申請日2015.10.16

　　公開(公告)日2016.02.24

　　IPC分類號C02F1/66

　　摘要

　　本實用新型公開了一種工業污水預處理裝置，包括具有兩個進水管和一個排水管的污水池，污水池的一個進水管上安裝有電動調節閥且其內部填充有中和液，污水池的排水管上安裝有閘閥，污水池的底部設置有流量傳感器和PH值傳感器，污水池的外側壁上安裝有污水預處理單元;污水預處理單元包括單片機和無線數據收發器，單片機的輸入端接有A/D轉換電路，A/D轉換電路的輸入端接有第一I/V轉換電路和第二I/V轉換電路，單片機的輸出端接有D/A轉換電路、聲光報警器和顯示器，D/A轉換電路的輸出端接有V/I轉換電路，本實用新型設計新穎，結構簡單，中和液用量控制準確，污水預處理精度高，使用安全可靠，數據獲取便捷，實用性強。

　　權利要求書

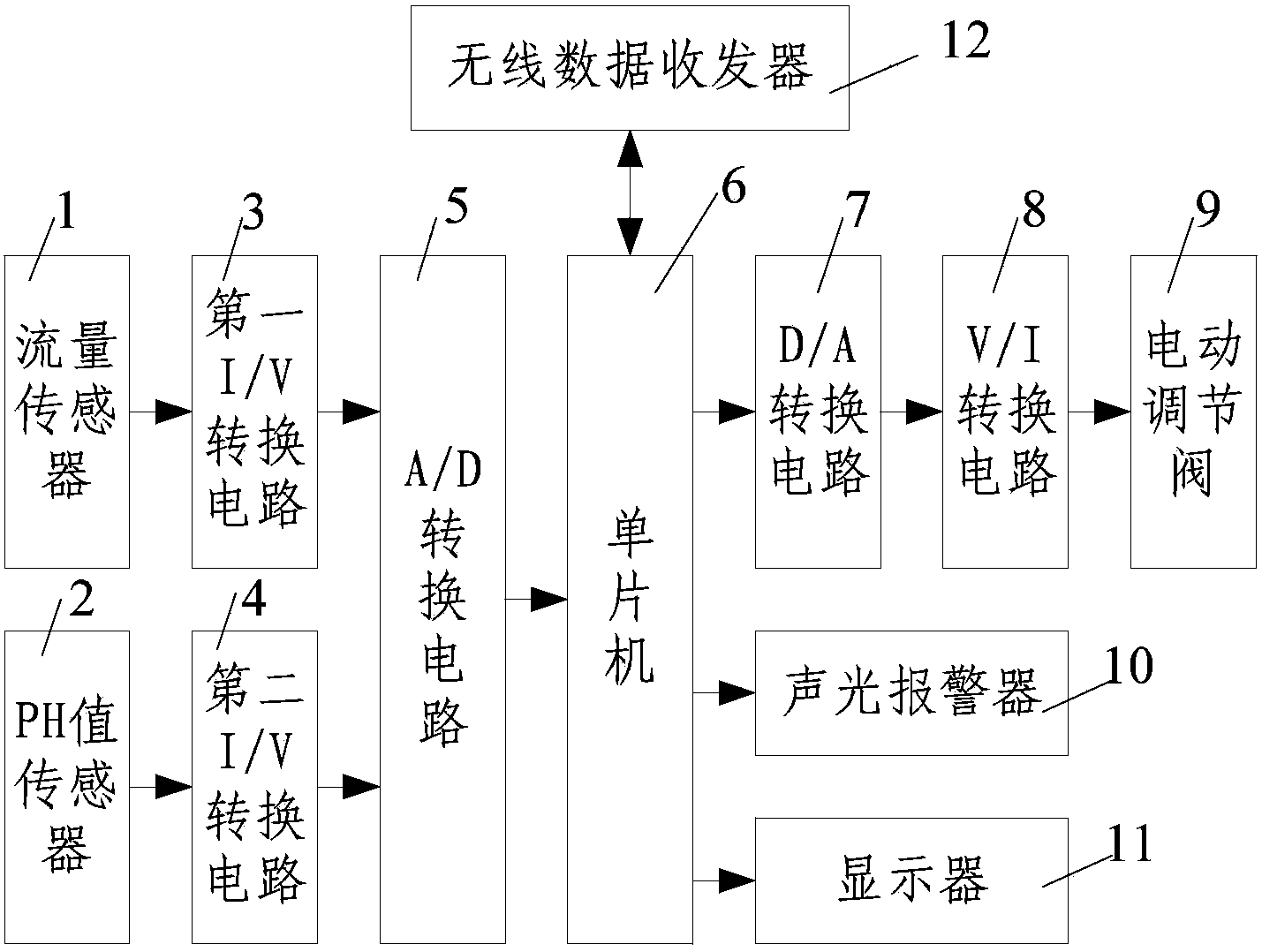

　　1.一種工業污水預處理裝置，包括具有兩個進水管和一個排水管的污水池，其特征在于：所述污水池的一個進水管上安裝有電動調節閥(9) 且其內部填充有中和液，所述電動調節閥(9)上設置有流量傳感器(1)，所述污水池的排水管上安裝有閘閥，所述污水池的底部設置有PH值傳感器(2)，所述污水池的外側壁上安裝有污水預處理單元;所述污水預處理單元包括單片機(6)和與所述單片機(6)相接的無線數據收發器(12)，所述單片機(6)的輸入端接有A/D轉換電路(5)，所述A/D轉換電路(5) 的輸入端接有第一I/V轉換電路(3)和第二I/V轉換電路(4)，所述單片機(6)的輸出端接有D/A轉換電路(7)、聲光報警器(10)和顯示器 (11)，所述D/A轉換電路(7)的輸出端接有V/I轉換電路(8);所述電動調節閥(9)的輸入端與所述V/I轉換電路(8)的輸出端相接，所述流量傳感器(1)的輸出端與所述第一I/V轉換電路(3)的輸入端相接，所述PH值傳感器(2)的輸出端與所述第二I/V轉換電路(4)的輸入端相接。

　　2.按照權利要求1所述的一種工業污水預處理裝置，其特征在于：所述中和液包括電石渣液。

　　3.按照權利要求1所述的一種工業污水預處理裝置，其特征在于：所述流量傳感器(1)包括LWGY型液體渦輪流量計。

　　4.按照權利要求1所述的一種工業污水預處理裝置，其特征在于：所述PH值傳感器(2)包括PH-1110傳感器。

　　5.按照權利要求3所述的一種工業污水預處理裝置，其特征在于：所述第一I/V轉換電路(3)包括型號為RCV420的芯片U1,所述芯片U1的第 3管腳與所述LWGY型液體渦輪流量計的信號輸出端相接，芯片U1的第5 管腳與芯片U1的第13管腳相接，芯片U1的第14管腳和芯片U1的第15 管腳均與A/D轉換電路(5)相接。

　　6.按照權利要求4所述的一種工業污水預處理裝置，其特征在于：所述第二I/V轉換電路(4)包括型號為RCV420的芯片U2,所述芯片U2的第 3管腳與所述PH-1110傳感器的信號輸出端相接，芯片U2的第5管腳與芯片U2的第13管腳相接，芯片U2的第14管腳和芯片U2的第15管腳均與 A/D轉換電路(5)相接。

　　7.按照權利要求1所述的一種工業污水預處理裝置，其特征在于：所述D/A轉換電路(7)包括芯片DAC0832和運放LF356，所述芯片DAC0832 的DI0管腳、DI1管腳、DI2管腳、DI3管腳、DI4管腳、DI5管腳、DI6 管腳和DI7管腳均與單片機(6)相接，芯片DAC0832的IOUT1管腳與運放LF356的反相輸入端相接，芯片DAC0832的IOUT2管腳與運放LF356的同相輸入端相接。

　　8.按照權利要求7所述的一種工業污水預處理裝置，其特征在于：所述V/I轉換電路(8)包括芯片XTR110，所述芯片XTR110的第11管腳分兩路，一路與芯片DAC0832的Rfb管腳相接，另一路與運放LF356的輸出端相接;芯片XTR110的第14管腳與MOSFET管Q1的柵極相接，MOSFET 管Q1的源極分兩路，一路與芯片XTR110的第1管腳相接，另一路與芯片 XTR110的第13管腳相接，MOSFET管Q1的漏極與電動調節閥(9)相接。

　　9.按照權利要求1所述的一種工業污水預處理裝置，其特征在于：所述無線數據收發器(12)包括芯片nRF401，所述芯片nRF401與單片機(6) 相接。

　　10.按照權利要求1所述的一種工業污水預處理裝置，其特征在于：所述單片機(6)包括芯片STC89C52。

　　說明書

　　一種工業污水預處理裝置

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種工業污水預處理裝置。

　　背景技術

　　隨著工業水平不斷地發展，給自然界帶來的污染也在與日俱增，為了將危害降到最小，各種先進技術被用來治理多種污染，其中，工業廢水污染的危害就是其中重要的一部分，工業污水直接排放污染環境，破壞生態平衡，污染水源導致無法挽回的損失，受到各個國家的高度重視，我國傳統的廢水處理方法有物理法、化學法或生物法，物理法是指經過物理變化的方法處理廢水，比如用活性炭吸附，用網吸附固體物質等，但是成本高，實時困難;生物法是利用藻類、植物本身的凈化水體的能力，它們的這種能力來處理廢水，比如像滿江紅等等，只用把他們養在水里，就能對污水中的一些物質進行處理，但是處理實時性差，效率低;化學法是經過化學變化的方法處理廢水，比如，污水中有酸，就用堿來中和掉，生成不溶物或無害物;在這三種方法中，化學法是最實際的方法，因為成本低，而且技術方法也很成熟，處理效率也很高，常用的化學法有化學混凝法、中和法、化學沉淀法、氧化還原法和電化學法，其中，中和法使用最為廣泛，現有的中和法實施治污的過程中，廢水中和過程中的中和劑濃度波動大且中和反應嚴重滯后，污水處理精度低，因此，現如今缺少一種結構簡單、成本低、設計合理的工業污水預處理裝置，通過液體流量傳感器和PH值傳感器進行信號采集，將信號傳遞給單片機進行處理，單片機控制電動調節閥控制中和液的流量，使廢水的PH值達到排放標準，且使用無線數據收發器實時數據傳輸，可實現遠程數據監控，效率高。

　　實用新型內容

　　本實用新型所要解決的技術問題在于針對上述現有技術中的不足，提供一種工業污水預處理裝置，其設計新穎合理，結構簡單，中和液用量控制準確，污水預處理精度高，使用安全可靠，數據獲取便捷，實用性強，便于推廣使用。

　　為解決上述技術問題，本實用新型采用的技術方案是：一種工業污水預處理裝置，包括具有兩個進水管和一個排水管的污水池，其特征在于：所述污水池的一個進水管上安裝有電動調節閥且其內部填充有中和液，所述電動調節閥上設置有流量傳感器，所述污水池的排水管上安裝有閘閥，所述污水池的底部設置有PH值傳感器，所述污水池的外側壁上安裝有污水預處理單元;所述污水預處理單元包括單片機和與所述單片機相接的無線數據收發器，所述單片機的輸入端接有A/D轉換電路，所述A/D轉換電路的輸入端接有第一I/V轉換電路和第二I/V轉換電路，所述單片機的輸出端接有D/A轉換電路、聲光報警器和顯示器，所述D/A轉換電路的輸出端接有V/I轉換電路;所述電動調節閥的輸入端與所述V/I轉換電路的輸出端相接，所述流量傳感器的輸出端與所述第一I/V轉換電路的輸入端相接，所述PH值傳感器的輸出端與所述第二I/V轉換電路的輸入端相接。

　　上述的一種工業污水預處理裝置，其特征在于：所述中和液包括電石渣液。

　　上述的一種工業污水預處理裝置，其特征在于：所述流量傳感器包括 LWGY型液體渦輪流量計。

　　上述的一種工業污水預處理裝置，其特征在于：所述PH值傳感器包括PH-1110傳感器。

　　上述的一種工業污水預處理裝置，其特征在于：所述第一I/V轉換電路包括型號為RCV420的芯片U1,所述芯片U1的第3管腳與所述LWGY型液體渦輪流量計的信號輸出端相接，芯片U1的第5管腳與芯片U1的第13 管腳相接，芯片U1的第14管腳和芯片U1的第15管腳均與A/D轉換電路相接。

　　上述的一種工業污水預處理裝置，其特征在于：所述第二I/V轉換電路包括型號為RCV420的芯片U2,所述芯片U2的第3管腳與所述PH-1110 傳感器的信號輸出端相接，芯片U2的第5管腳與芯片U2的第13管腳相接，芯片U2的第14管腳和芯片U2的第15管腳均與A/D轉換電路相接。

　　上述的一種工業污水預處理裝置，其特征在于：所述D/A轉換電路包括芯片DAC0832和運放LF356，所述芯片DAC0832的DI0管腳、DI1管腳、 DI2管腳、DI3管腳、DI4管腳、DI5管腳、DI6管腳和DI7管腳均與單片機相接，芯片DAC0832的IOUT1管腳與運放LF356的反相輸入端相接，芯片DAC0832的IOUT2管腳與運放LF356的同相輸入端相接。

　　上述的一種工業污水預處理裝置，其特征在于：所述V/I轉換電路包括芯片XTR110，所述芯片XTR110的第11管腳分兩路，一路與芯片DAC0832 的Rfb管腳相接，另一路與運放LF356的輸出端相接;芯片XTR110的第 14管腳與MOSFET管Q1的柵極相接，MOSFET管Q1的源極分兩路，一路與芯片XTR110的第1管腳相接，另一路與芯片XTR110的第13管腳相接， MOSFET管Q1的漏極與電動調節閥相接。

　　上述的一種工業污水預處理裝置，其特征在于：所述無線數據收發器包括芯片nRF401，所述芯片nRF401與單片機相接。

　　上述的一種工業污水預處理裝置，其特征在于：所述單片機包括芯片 STC89C52。

　　本實用新型與現有技術相比具有以下優點：

　　1、本實用新型中和液采用電石渣液進行中和反應，達到以廢治廢的目的, 便于推廣使用。

　　2、本實用新型通過設置流量傳感器和PH值傳感器實時檢測污水池里污水預處理程度，通過電動調節閥的配合控制中和液的使用量，避免污水處理未達到標準就直接排放帶來的損失，且避免中和液濃度波動大和中和反應嚴重滯后的問題，可靠穩定，使用效果好。

　　3、本實用新型通過設置第一I/V轉換電路將LWGY型液體渦輪流量計采集的電流量轉換為單片機可處理的電壓量，設置第二I/V轉換電路將 PH-1110傳感器采集的電流量轉換為單片機可處理的電壓量，另外，D/A 轉換電路輸出的電壓不能直接接入電動調節閥，設置V/I轉換電路將電壓轉換為電流控制電動調節閥開合狀態，使用安全可靠。

　　4、本實用新型設計新穎合理，成本低，效率高，設置聲光報警器及時監測污水預處理程度，顯示器可顯示中和液使用流量和污水PH值，并使用無線數據傳輸方式傳輸數據，使用便捷，安裝靈活，實用性強，便于推廣使用。

　　綜上所述，本實用新型設計新穎合理，結構簡單，中和液用量控制準確，污水預處理精度高，使用安全可靠，數據獲取便捷，實用性強，便于推廣使用。
