申請日2015.10.16

　　公開(公告)日2016.02.03

　　IPC分類號B01D29/35; B01D29/82; C02F11/02; E03F1/00; B09B3/00; B09B5/00; G07F15/00

　　摘要

　　本發明公開了一種用于小區的集中化污水處理系統，其特征在于：包括集中處理罐、沼氣處理裝置、污水處理裝置以及設置在小區各個家庭內的廚房垃圾回收終端、排泄物回收終端，所述廚房垃圾回收終端經由第一管路連接至集中處理罐，排泄物回收終端經由第二管路連接至集中處理罐，第一管路和第二管路上分別設置有第一流量計和第二流量計，本發明可以實現對用戶沼氣原料的貢獻做統計，進而可以計入用戶提供的原料費用，提高用戶的安裝以及使用該系統的積極性，通過將廚房垃圾以及排泄物產生的沼氣提供給用戶使用，可以進一步提高經濟效益，使得該污水處理系統可以產生直接經濟價值，有利于集中化污水處理系統的長期有效運行。

　　權利要求書

　　1.一種用于小區的集中化污水處理系統，其特征在于：包括集中處理罐、沼氣處理裝置、污水處理裝置以及設置在小區各個家庭內的廚房垃圾回收終端、排泄物回收終端，所述廚房垃圾回收終端經由第一管路連接至集中處理罐，排泄物回收終端經由第二管路連接至集中處理罐，第一管路和第二管路上分別設置有第一流量計和第二流量計，集中處理罐內設置有固液分離機，沼氣處理裝置包括沼氣罐、沼氣輸出總管、沼氣輸出支管，所述固液分離機的固體輸出端連接至沼氣罐，所述固液分離機的液體輸出端連接污水處理裝置，所述沼氣輸出總管連接至沼氣罐，沼氣輸出總管通過沼氣輸出支管連接至小區家庭終端，沼氣輸出支管上設置有第三流量計，第一流量計和第二流量計以及第三流量計經由數據線連接至遠程計費服務終端。

　　2.根據權利要求1所述的用于小區的集中化污水處理系統，其特征在于：所述固液分離機包括動力泵、分離腔、電機、壓縮螺桿，集中處理罐內通過動力泵連接至分離腔的一端，分離腔內轉動安裝有壓縮螺桿，壓縮螺桿通過電機驅動，分離腔的下方設置有連通至分離腔外部的過水孔，過水孔經連接至液體輸出端，分離腔的另一端連接至固體輸出端。

　　3.根據權利要求1所述的用于小區的集中化污水處理系統，其特征在于：所述廚房垃圾回收終端采用廚房垃圾處理器。

　　4.根據權利要求1所述的用于小區的集中化污水處理系統，其特征在于：所述排泄物回收終端包括坐便器、蹲便器、小便池。

　　說明書

　　一種用于小區的集中化污水處理系統

　　技術領域

　　本發明涉及一種用于小區的集中化污水處理系統。

　　背景技術

　　污水處理是使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。醫院、港口、公園、商業中心、新建的郊外住宅區、高級住宅區、療養區、學校、農場、漁場、狩獵場等均可稱為小區，我們最常遇到的主要是由居住區、療養院、商業中心、機關學校等一種功能或多種功能構成的相對獨立的區域，其排水系統通常不在城市市政管網覆蓋范圍之內。根據當?shù)氐沫h(huán)保標準，必須設置獨立的污水處理設施，這就是我們所指的小區污水處理。小區污水的處理工藝依據小區污水排入水體的功能不同而異，常用處理方法有：化糞池、一級處理 (初次沉淀池)、生物二級處理及二級處理后再經消毒回用等。由于小區污水處理水量較小，管理水平不高，所以，在工藝設計時盡可能選用無污泥或少污泥的處理工藝，以防止因污泥處理不善造成二次污染�，F(xiàn)有的處理小區污水的環保公司的經濟效益，不是很高，究其根本原因是小區污物處理的成本高，其資金來源多來自于政府投入以及社區物業投入，而污物處理本身難以產生直接的經濟價值，因此如何設計一種可以產生直接經濟價值的污水處理系統，成為本行業技術人員所要解決的技術問題。

　　發明內容

　　本發明的目的在于克服現有技術中存在的上述不足，而提供一種結構設計合理，可以產生直接經濟價值的用于小區的集中化污水處理系統。

　　本發明解決上述問題所采用的技術方案是：

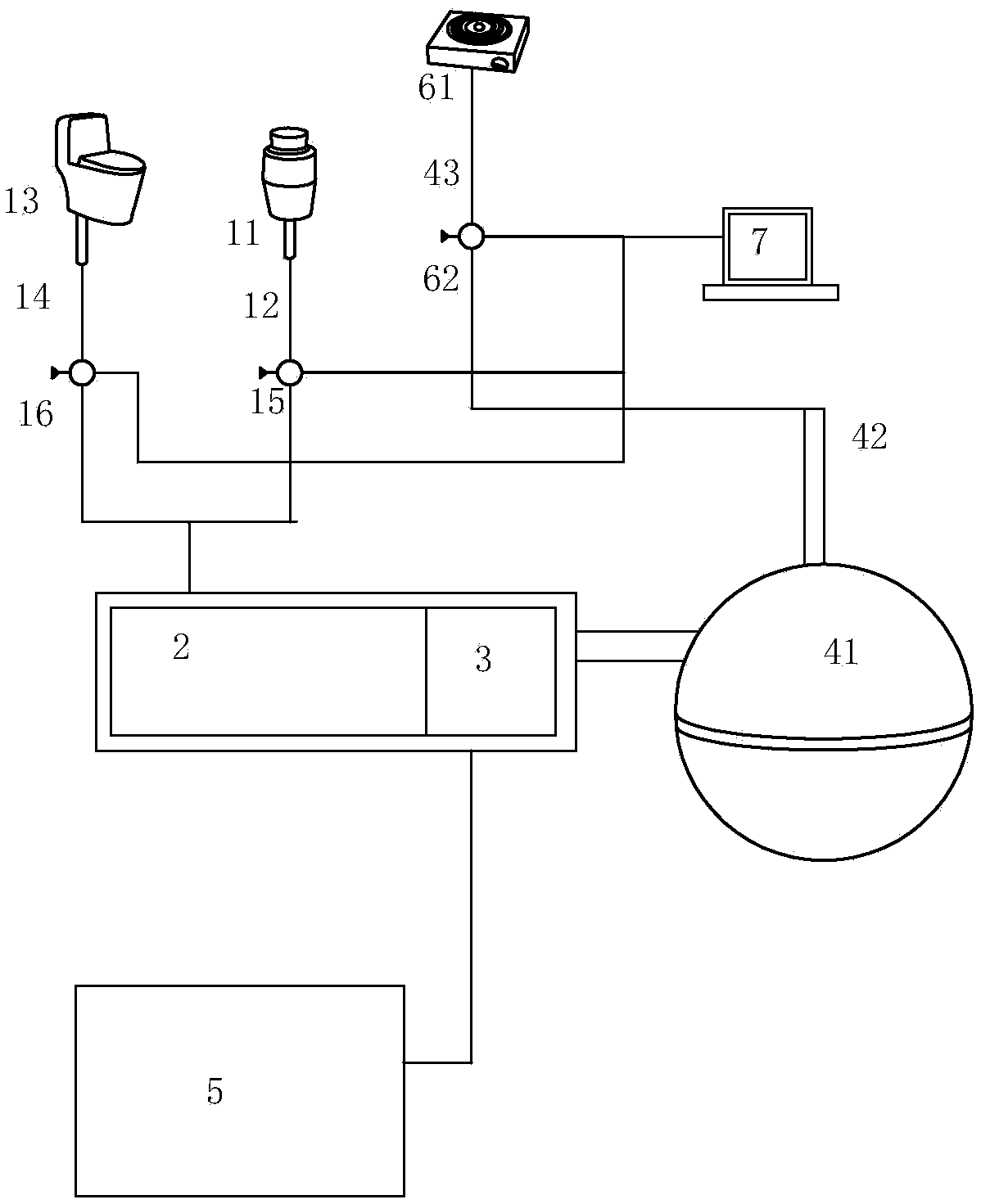

　　一種用于小區的集中化污水處理系統，其特征在于：包括集中處理罐、沼氣處理裝置、污水處理裝置以及設置在小區各個家庭內的廚房垃圾回收終端、排泄物回收終端，所述廚房垃圾回收終端經由第一管路連接至集中處理罐，排泄物回收終端經由第二管路連接至集中處理罐，第一管路和第二管路上分別設置有第一流量計和第二流量計，集中處理罐內設置有固液分離機，沼氣處理裝置包括沼氣罐、沼氣輸出總管、沼氣輸出支管，所述固液分離機的固體輸出端連接至沼氣罐，所述固液分離機的液體輸出端連接污水處理裝置，所述沼氣輸出總管連接至沼氣罐，沼氣輸出總管通過沼氣輸出支管連接至小區家庭終端，沼氣輸出支管上設置有第三流量計，第一流量計和第二流量計以及第三流量計經由數據線連接至遠程計費服務終端。采用這種結構，可以對小區用戶的廚房垃圾回收量以及排泄物回收量通過第一流量計和第二流量計做統計，并通過固液分離機對固體廢物做統一回收，進而提供為產生沼氣的原料，并通過第三流量計對用戶的沼氣使用量做統計，通過以上設置，可以實現對用戶沼氣原料的貢獻做統計，進而可以計入用戶提供的原料費用，提高用戶的安裝以及使用該系統的積極性，通過將廚房垃圾以及排泄物產生的沼氣提供給用戶使用，可以進一步提高經濟效益，使得該污水處理系統可以產生直接經濟價值，有利于集中化污水處理系統的長期有效運行。

　　作為優選，所述固液分離機包括動力泵、分離腔、電機、壓縮螺桿，集中處理罐內通過動力泵連接至分離腔的一端，分離腔內轉動安裝有壓縮螺桿，壓縮螺桿通過電機驅動，分離腔的下方設置有連通至分離腔外部的過水孔，過水孔經連接至液體輸出端，分離腔的另一端連接至固體輸出端。

　　作為優選，所述廚房垃圾回收終端采用廚房垃圾處理器。

　　作為優選，所述排泄物回收終端包括坐便器、蹲便器、小便池。

　　本發明與現有技術相比，具有以下優點和效果：可以實現對用戶沼氣原料的貢獻做統計，進而可以計入用戶提供的原料費用，提高用戶的安裝以及使用該系統的積極性，通過將廚房垃圾以及排泄物產生的沼氣提供給用戶使用，可以進一步提高經濟效益，使得該污水處理系統可以產生直接經濟價值，有利于集中化污水處理系統的長期有效運行。
