申請日2015.10.16

　　公開(公告)日2015.12.23

　　IPC分類號C02F1/16; C02F101/34; C10J3/72

　　摘要

　　本發明公開了一種利用煤氣發生爐處理含酚污水的方法，其特征在于：在煤氣發生爐底部的旋風除塵器上加裝一個酚水夾套;將含酚污水加入酚水夾套內，底部煤氣經過旋風除塵器時，從酚水夾套中間通過和含酚污水進行熱交換，將含酚污水加熱蒸發成氣體;所產生的酚水蒸汽通過酚水蒸汽管通入煤氣發生爐爐底，作為氣化劑進入煤氣發生爐燃燒。本發明具有能耗小，無二次污染，利用煤氣發生爐的底部煤氣對含酚污水的進行熱交換，節約了使用傳統蒸汽脫酚法時，加熱酚水成蒸汽所消耗的燃料;同時省去了底部煤氣洗滌降溫過程。

　　權利要求書

　　1.一種煤氣發生爐酚水加熱處理方法，其特征在于：在煤氣發生爐底部的旋風除塵器上加裝一個酚水夾套;將煤轉氣生產中產生的含酚污水加入酚水夾套內，底部煤氣經過旋風除塵器時，從酚水夾套中間通過和含酚污水進行熱交換，將含酚污水加熱蒸發成氣體;所產生的酚水蒸汽通過酚水蒸汽管通入煤氣發生爐爐底，作為氣化劑進入煤氣發生爐燃燒。

　　2.根據權利要求1所述的煤氣發生爐酚水加熱處理方法，其特征在于：所述的酚水夾套安裝在旋風除塵器內的圓柱體處。

　　3.根據權利要求1所述的煤氣發生爐酚水加熱處理方法，其特征在于：所述酚水夾套為圓筒形，酚水夾套內徑與旋風除塵器的外徑一致，酚水夾套外徑比內徑大0.3～0.5m。

　　說明書

　　一種利用煤氣發生爐處理含酚污水的方法

　　技術領域

　　本方法涉及一種含酚污水的處理方法，特別是涉及一種含酚污水的加熱處理方法。

　　背景技術

　　含酚污水由酚類、硫化物、氰化物等組成，其中酚類以一元酚為主，以苯酚含量最高，其次還有間對甲苯酚，其來源于煤氣發生爐冷卻及凈化煤氣過程中的洗滌水和含酚冷凝水，其中含酚冷凝水的生成量取決于氣化煤質及所采用的氣化工藝。

　　酚類可分為一元酚和多元酚;一元酚多具有揮發性(沸點在230℃以內)。酚類化合物對一切生活個體都有毒殺作用。含酚廢水不僅對人類健康帶來嚴重威脅，也對動植物產生危害。毫無疑問，含酚廢水排入水體或用于灌溉均需經過治理處理，使之符合達到國家要求的排放標準.目前主流采用焚燒法和蒸汽脫酚法：焚燒法是將含酚污水噴入焚燒爐，使酚類有機物在1100℃左右的高溫下，發生氧化反應，最終生成CO2和H2O排放，此法工藝簡單，操作方便，但能耗較大，每焚燒1噸含酚廢水其成本約在200元左右。利用焚燒法處理含酚污水另一個關鍵缺點在于一旦操作不慎，爐溫下降，往往會造成燃燒不完全，易形成二次污染。

　　蒸汽脫酚法是將含酚污水加熱，使酚隨水蒸汽揮發出來，再將這部分含酚蒸汽通入發生爐爐底混入空氣中作為氣化劑使用，在爐內酚在高溫下燃燒分解成CO2和H2O最終達到脫酚的目的。其缺點在于此法能耗較大，每蒸發1噸污水約需燃料折合標煤180公斤左右。

　　發明內容

　　本發明的目的在于提供一種能耗小，無二次污染，利用煤氣發生爐對含酚污水加熱處理的方法。

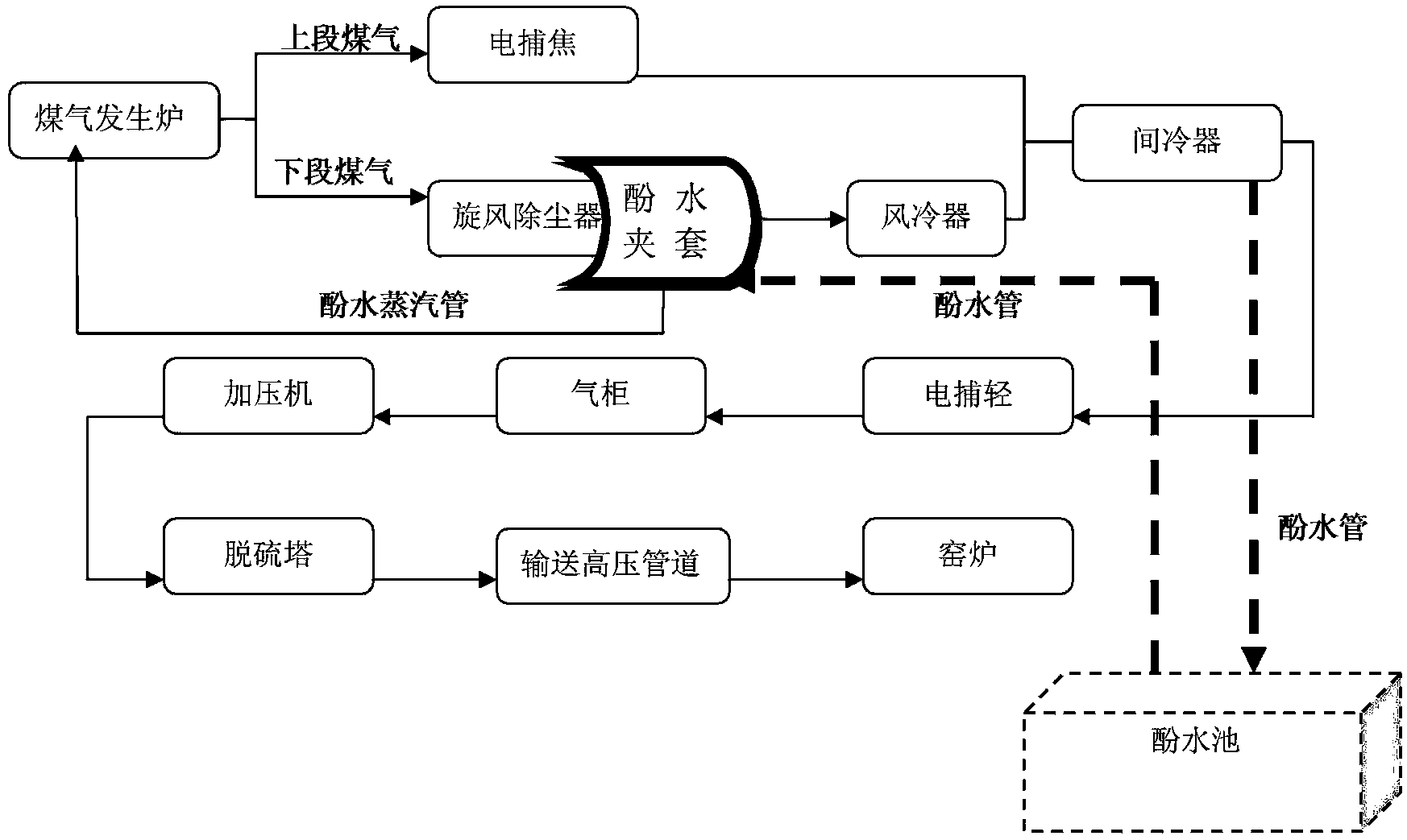

　　本發明采用的技術方案是：一種利用煤氣發生爐處理含酚污水的方法，其特征在于：在煤氣發生爐底部的旋風除塵器上加裝一個酚水夾套;將含酚污水加入酚水夾套內，底部煤氣經過旋風除塵器時，從酚水夾套中間通過和含酚污水進行熱交換，將含酚污水加熱蒸發成氣體;所產生的酚水蒸汽通過酚水蒸汽管通入煤氣發生爐爐底，作為氣化劑進入煤氣發生爐燃燒。

　　所述的酚水夾套安裝在旋風除塵器外與圓柱體對應的部位。

　　所述酚水夾套為圓筒形，酚水夾套內徑與旋風除塵器的外徑一致，酚水夾套外徑比內徑大0.3～0.5m。

　　所述的含酚污水是煤氣發生爐煤轉氣生產中產生的含酚污水。

　　本發明在實踐中發現：煤氣發生爐產生的煤氣分為頂部煤氣和底部煤氣，頂部煤氣出爐時溫度80-120℃，經電捕焦處理進間冷器，進入后續工序。底部煤氣出爐時溫度高達400℃以上，需要經過除塵、洗滌降溫至35-45℃度進行使用。本發明申請利用底部煤氣的余熱，將含酚污水加熱制成蒸汽，再將這部分含酚蒸汽通入發生爐爐底混入空氣中作為氣化劑進入煤氣發生爐，在爐內酚在高溫下燃燒分解成CO2和H2O，最終達到脫酚的目的。同時節約了使用傳統蒸汽脫酚法時，加熱酚水成蒸汽所消耗的燃料;同時省去了底部煤氣洗滌降溫過程。

　　本發明具有能耗小，無二次污染，利用煤氣發生爐的底部煤氣對含酚污水的進行熱交換，節約了使用傳統蒸汽脫酚法時，加熱酚水成蒸汽所消耗的燃料;同時省去了底部煤氣洗滌降溫過程。
