在線智能網絡自動水處理檢測與控制系統

發布時間:2018-4-14 9:49:39  中國污水處理工程網

  申請日2015.10.16

  公開(公告)日2015.12.16

  IPC分類號C02F5/00; C02F1/66; C02F1/50; C02F1/72

  摘要

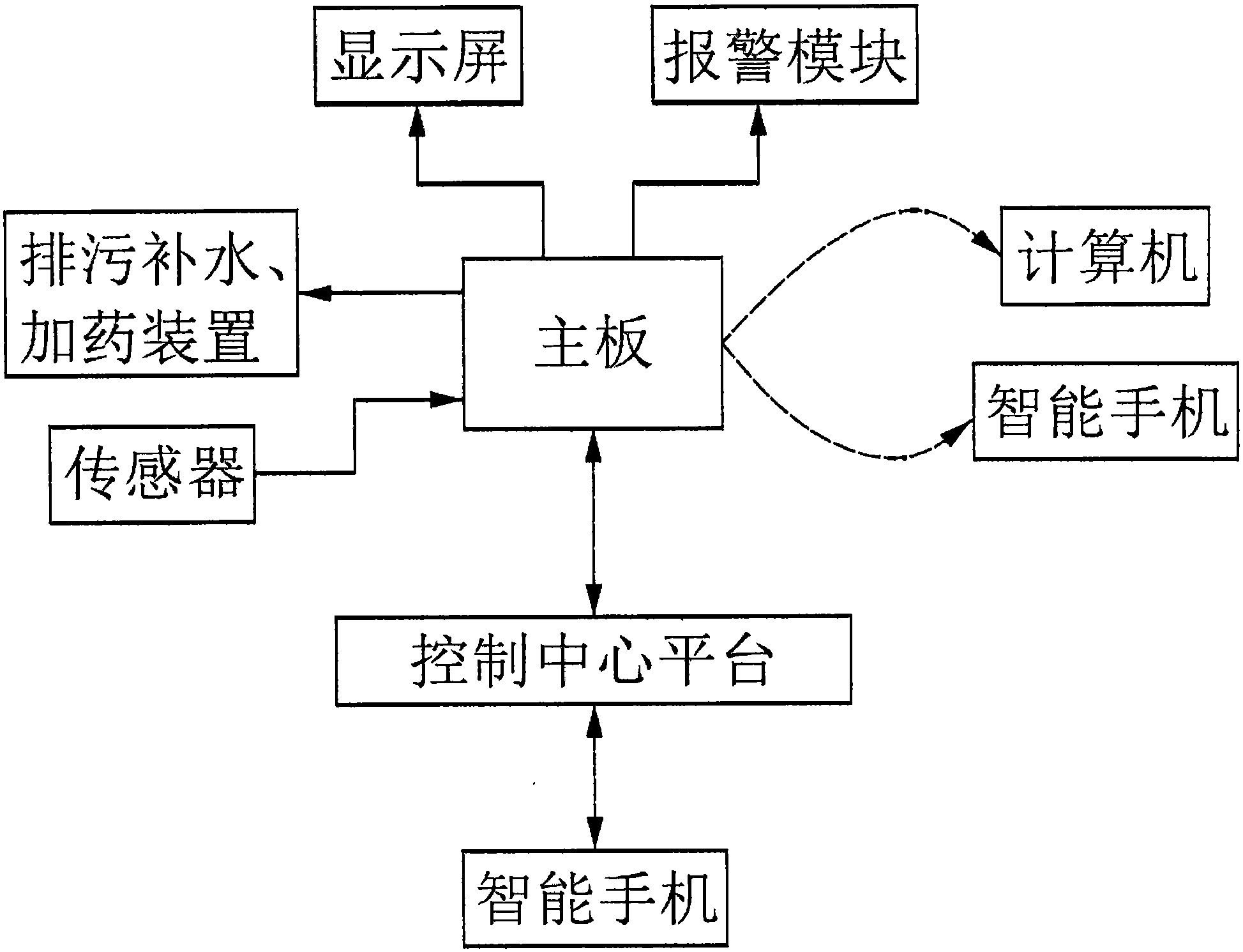

  本發明公開了一種在線智能網絡自動水處理檢測與控制系統,包括控制中心平臺、主板、傳感器、排污補水加藥裝置、報警模塊、顯示屏、計算機和智能手機;傳感器的輸出端口與主板的輸入端連接,主板的輸出端口與排污補水加藥裝置的輸入端連接,主板的輸出端還分別與顯示屏、報警模塊連接,主板的輸出端通過互聯網或GPRS網絡與計算機或智能手機連接,主板與控制中心平臺雙向互動,控制中心平臺與智能手機雙向互動。本發明利用傳感器檢測水質數據,再通過互聯網遠程控制排污補水加藥裝置的開啟和關閉,最大限度地節約用電、水和化學藥劑,既延長空調的使用壽命,降低空調的運行成本,又減輕對環境的污染。

  權利要求書

  1.在線智能網絡自動水處理檢測與控制系統,其特征在于,包括控制中心平臺、主板、 傳感器、排污補水加藥裝置、報警模塊、顯示屏、計算機和智能手機;所述傳感器包括溫 度檢測探頭、pH值檢測探頭、電導率檢測探頭、ORP檢測探頭和渦輪流量計;所述排污補 水加藥裝置包括阻垢劑控制閥、緩蝕劑控制閥、非氧化殺菌劑控制閥、氧化殺菌劑控制閥、 水流開關和水流感應開關;所述傳感器的輸出端口與主板的輸入端連接,所述主板的輸出 端口與排污補水加藥裝置的輸入端連接,所述主板的輸出端還分別與顯示屏、報警模塊連 接,所述主板的輸出端通過互聯網或GPRS網絡與計算機或智能手機連接,所述主板通過 互聯網與控制中心平臺進行雙向互動,所述控制中心平臺通過互聯網或GPRS網絡與智能 手機進行雙向互動;所述傳感器檢測水質數據,并將其傳送給主板,所述主板根據水質的 預先設定值,控制排污補水加藥裝置進行排污補水、投加藥劑;一旦系統運行異常,所述 主板還通過報警模塊發出燈光信息或聲音報警,同時,根據預先設定的報警需求,所述主 板還將該報警消息通過手機短信或電子郵件的方式發給相關人士,所述相關人士通過計算 機或者智能手機查看報警信息。

  2.根據權利要求1所述的在線智能網絡自動水處理檢測與控制系統,其特征在于,所 述傳感器還包括濁度檢測探頭、尿素量檢測探頭和溶解氧檢測探頭。

  3.根據權利要求1所述的在線智能網絡自動水處理檢測與控制系統,其特征在于,所 述阻垢劑控制閥和緩釋劑控制閥的開啟關閉方式包括以下兩種:根據渦輪流量計記錄的排 污量,進行自動添加;按照設定的時間,定時控制阻垢劑和緩蝕劑的投加。

  4.根據權利要求1所述的在線智能網絡自動處理檢測與控制系統,其特征在于,所 述主板上設有模數轉換器,用于將傳感器檢測的模擬脈沖信號轉換為數字信號。

  5.根據權利要求1所述的在線智能網絡自動水處理檢測與控制系統,其特征在于,所 述智能手機利用手機客戶端與控制中心平臺連接。

  6.根據權利要求1所述的在線智能網絡自動水處理檢測與控制系統,其特征在于,所 述主板上設置有串行接口,用于數據的轉接下載。

  7.根據權利要求1所述的在線智能網絡自動水處理檢測與控制系統,其特征在于,所 述預先設定的報警需求包括收信人和報警內容。

  8.根據權利要求1所述的在線智能網絡自動水處理檢測與控制系統,其特征在于,所 述傳感器的檢測方式為實時監測。

  9.根據權利要求1所述的在線智能網絡自動水處理檢測與控制系統,其特征在于,所 述排污補水加藥裝置的開啟關閉由傳感器檢測的數據決定,所述排污補水加藥裝置的開啟 和關閉以水質的預先設定值上下浮動1-3%為準,具體的浮動值根據水質狀況進行設定。

  10.根據權利要求9所述的在線智能網絡自動水處理檢測與控制系統,其特征在于, 所述上下浮動的精度為0.01-0.1%。

  說明書

  在線智能網絡自動水處理檢測與控制系統

  技術領域

  本發明涉及水處理技術,具體是一種在線智能網絡自動水處理檢測與控制系統。

  背景技術

  中央空調水處理的根本目的是解決循環冷卻系統的結垢、沉積、腐蝕、粘泥和微生物污染等危害。而上述危害又是相互影響和相互制約的。循環水中的各種化學物質相互反應,反應的產物又或是新的反應物或催化劑;而這些反應同時又受環境溫度、空氣潔凈度、水的pH值、水的流速、水的溫度、設備負荷、源水水質和微生物作用的影響,是一個復雜的動態的化學、電化學和生物作用互動的動態體系。例如,除垢劑是要祛除設備內表面的結垢,減少水的結垢傾向。但同時又對設備內表面有腐蝕作用,增強水的腐蝕傾向。緩蝕劑抑制水對設備的腐蝕,減少水的腐蝕傾向,但是,卻促進了結垢,增強了水的結垢傾向。結垢與腐蝕是一對矛盾現象,如何保持這兩種傾向處于合理的平衡成了水處理的關鍵之一。又如,消毒劑能殺菌滅藻,但對設備內表面也有腐蝕作用。更糟糕的是,有些腐蝕的產物同時又是軍團菌繁殖的載體。因此,如何能夠使消毒劑的濃度有足夠的消毒作用,又不會因?yàn)闈舛忍叨g設備就成了問題的關鍵。

  軍團菌,軍團桿菌系需氧革蘭氏陰性桿菌,以嗜肺軍團菌最易致病,F(xiàn)已提出了超過30種軍團桿菌,至少19種是人類肺炎的病原。其中最常見的病原體為嗜肺軍團菌(占病例的85-90%),其次是L.micdadei(占5-10%),再次是L.bozemanii和L.dumoffii。此類細菌形態相似,具有共同的生化特征,引起類似疾病。由于冷卻水溫度、各種濃縮有機物、環境特別適合軍團菌的滋生?赏ㄟ^含菌氣溶膠的方式在空氣中散布,被人體吸入導致感染,引起軍團病,病死率高達22.8%。目前國內冷卻水中軍團菌的檢出率高達50%,是一個嚴重危害公共健康安全的隱形殺手,因此,相關部門出臺了很多軍團菌相關的規范及管理辦法:2006年,衛生部《公共場所集中空調通風系統衛生規范》,集中空調通風系統冷卻水和冷凝水中不得檢出嗜肺軍團菌;2007年,北京市《公共場所集中空調通風系統衛生管理規范》DB11485-2007,鄰近敏感區內的開放式冷卻塔應設置在線消毒、檢測設備;開放式冷卻塔啟用前應進行全面清洗消毒,運行期間應保持冷卻水中消毒藥物的有效濃度,并每三個月對冷卻水水質進行嗜肺軍團菌檢測;2010年,《北京市集中空調通風系統衛生管理辦法》,第七條(日常管理-開放式冷卻塔)在集中空調通風系統運行期間,持續對冷卻水進行消毒,到有檢測資質的單位進行定期檢測和分析,不得檢出嗜肺軍團菌;2011年12月01日,北京市地方標準DB11/485-2011《集中空調通風系統衛生管理規范》,冷卻塔、盤管、表冷器和加濕器使用或產出的冷卻(凝)水和加濕用水不應檢出嗜肺軍團菌;北京市2010年11月27日的224號政府令,對冷卻水塔的軍團菌控制,要求冷卻塔要持續消毒、停用一段時間后要進行全面消毒,不得檢出軍團菌。治理軍團菌的最佳方案是保證冷卻水消毒劑濃度保證處在一個安全的標準范圍。

  現有的傳統水處理技術為水處理工程技術人員定期每周到現場取水樣回實驗室進行檢測,分析結果,并根據本周天氣預報狀況憑經驗進行藥劑量的投加調整。這個分析結果只是一周內一個時間點的水質數據結果,不能代表實時的水質數據,因此,傳統的水處理技術根本無法達到水處理水質的處理標準,造成在空調運行過程中,普遍存在結垢,腐蝕和生物粘泥三大危害,尤其是軍團菌陽性;如冷凝器結垢,輸水管道的腐蝕穿孔,冷卻塔填料上沉積水垢和粘泥,使冷卻塔工作效率下降;風機盤管內沉淀粘泥和銹渣致使管內冷水流量減少,熱交換率降低,室內溫度上升。這些危害增加了電耗和維修工的工作量;也降低了機組的工作效率,增加能耗,縮短了設備的使用壽命。特別是在夏季制冷負荷高時,空調水系統帶病工作,容易造成機組的被動停機,影響商場及房間的供冷。因此搞好空調水處理,確保空調安全、穩定、經濟的運行是設備管理人員及有關領導高度重視和關心的問題。

  發明內容

  本發明的目的在于提供一種在線智能網絡自動水處理檢測與控制系統,具有自動辯證調節加藥用量,全程網絡監控查詢、自動短信、電子郵件報警,實時監控檢測分析數據云存儲的功能。

  為實現上述目的,本發明提供如下技術方案:

  在線智能網絡自動水處理檢測與控制系統,包括控制中心平臺、主板、傳感器、排污補水加藥裝置、報警模塊、顯示屏、計算機和智能手機;所述傳感器包括溫度檢測探頭、pH值檢測探頭、電導率檢測探頭、ORP檢測探頭和渦輪流量計;所述排污補水加藥裝置包括阻垢劑控制閥、緩蝕劑控制閥、非氧化殺菌劑控制閥、氧化殺菌劑控制閥、水流開關和水流感應開關;所述傳感器的輸出端口與主板的輸入端連接,所述主板的輸出端口與排污補水加藥裝置的輸入端連接,所述主板的輸出端還分別與顯示屏、報警模塊連接,所述主板的輸出端通過互聯網或GPRS網絡與計算機或智能手機連接,所述主板通過互聯網與控制中心平臺進行雙向互動,所述控制中心平臺通過互聯網或GPRS網絡與智能手機進行雙向互動;所述傳感器檢測水質數據,并將其傳送給主板,所述主板根據水質的預先設定值,控制排污補水加藥裝置進行排污補水、投加藥劑;一旦系統運行異常,所述主板還通過報警模塊發出燈光信息或聲音報警,同時,根據預先設定的報警需求,所述主板還將該報警消息通過手機短信或電子郵件的方式發給相關人士,所述相關人士通過計算機或者智能手機查看報警信息。

  作為本發明進一步的方案:所述傳感器還包括濁度檢測探頭、尿素量檢測探頭和溶解氧檢測探頭。

  作為本發明進一步的方案:所述阻垢劑控制閥和緩釋劑控制閥的開啟關閉方式包括以下兩種:根據渦輪流量計記錄的排污量,進行自動添加;按照設定的時間,定時控制阻垢劑和緩蝕劑的投加。

  作為本發明進一步的方案:所述主板上設有模數轉換器,用于將傳感器檢測的模擬脈沖信號轉換為數字信號。

  作為本發明進一步的方案:所述智能手機利用手機客戶端與控制中心平臺連接。

  作為本發明進一步的方案:所述主板上設置有串行接口,用于數據的轉接下載。

  作為本發明進一步的方案:所述預先設定的報警需求包括收信人和報警內容。

  作為本發明進一步的方案:所述傳感器的檢測方式為實時監測。

  作為本發明進一步的方案:所述排污補水加藥裝置的開啟關閉由傳感器檢測的數據決定,所述排污補水加藥裝置的開啟和關閉以水質的預先設定值上下浮動1-3%為準,具體的浮動值根據水質狀況進行設定。

  作為本發明進一步的方案:所述上下浮動的精度為0.01-0.1%。

  與現有技術相比,本發明的有益效果是:

  本發明通過在線全自動實時水質及藥劑濃度檢測分析和網絡化遠程控制方式,具有自動辯證調節加藥用量,全程網絡監控查詢、自動短信、電子郵件報警,實時監控檢測分析數據云存儲的功能;完全顛覆了現有傳統人工周期性水處理技術,具有以下優點:

  1、在除去水垢,阻止水垢形成,提高熱交換的同時,減少電能或燃料消耗,提高循環水濃縮倍數,減少排污量,提高水的利用,節約了生產成本。

  2、避免設備腐蝕、損壞,特別是經預防處理后,使設備使用壽命延長,可以使設備腐蝕速度下降90%以上。

  3、可以殺菌滅藻,除去污泥,使管路暢通,水質清澈,同時提高冷凝器、蒸發器的熱交換效果,使系統安全高效運行。

  4、節省維修維護費用、降低人工成本,延長了設備的使用壽命,為用戶創造更好的經濟效益。

  5、符合國家環保要求,經處理的循環水,其水質達到國家排放標準,可直接排放,既節約了成本,又保護了環境。同時,經處理的中央空調所供應的冷、暖氣清新優質,更利于人們的身體健康。

  6、降低人員直接與污染物接觸,節省人力,提高工作效率。
