申請日2015.10.19

　　公開(公告)日2016.06.01

　　IPC分類號C02F9/06; C02F103/30

　　摘要

　　本實用新型公開了一種催化臭氧化處理印染污水設備，包括廢水進口與格柵井，所述格柵井的內腔固定有傾斜格柵板，所述格柵井的右側與水泵的一端連接，所述水泵的另一端與絮凝罐的左側連接，所述絮凝罐的內壁左右兩側分別固定有陽電極與陰電極，且陰電極與陽電極之間還固定有空氣膜，所述絮凝罐的右側與pH調節罐的左側連接，所述pH調節罐的內腔設置有pH測試計，所述pH調節罐的頂端通過電磁閥與加藥器連接，所述pH調節罐的右端通過連接管與催化氧化罐的左側連接，所述催化氧化罐通過連接管與沉淀池的左上側連接，且沉淀池的右下側還固定有凈化水出口。該廢水處理裝置結構簡單，可有效的提高廢水處理效率與質量。

　　權利要求書

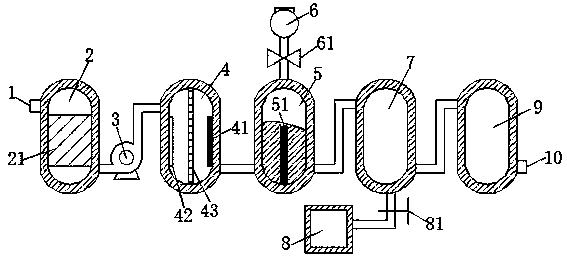

　　1.一種催化臭氧化處理印染污水設備，包括廢水進口(1)與格柵井(2)，其特征在于：所述廢水進口(1)位于格柵井(2)的左上側，所述格柵井(2)的內腔固定有傾斜格柵板(21)，所述格柵井(2)的右側通過連接管與水泵(3)的一端連接，所述水泵(3)的另一端通過連接管與絮凝罐(4)的左側連接，所述絮凝罐(4)的內壁左右兩側分別固定有陽電極(42)與陰電極(41)，且陰電極(41)與陽電極(42)之間還固定有空氣膜(43)，所述絮凝罐(4)的右側通過連接管與pH調節罐(5)的左側連接，所述pH調節罐(5)的內腔設置有pH測試計(51)，所述pH調節罐(5)的頂端通過連接管與電磁閥(61)配合和加藥器(6)連接，且電磁閥(61)與pH測試計(51)電性連接，所述pH調節罐(5)的右端通過連接管與催化氧化罐(7)的左側連接，所述催化氧化罐(7)的左下側與右下側分別設置有臭氧進氣口(71)與出水環(72)，所述臭氧進氣口(71)通過連接管與控制閥(81)配合和臭氧發生器(8)連接，所述催化氧化罐(7)的內腔底部通過進氣多孔板(73)隔有氣室(74)，所述催化氧化罐(7)的內腔上部還固定有進水多孔板(75)，所述進水多孔板(75)與進氣多孔板(73)之間固定有活性炭填充層(76)，所述催化氧化罐(7)的左上側與右上側還分別設置有進水口(77)與尾氣出口(78)，所述催化氧化罐(7)通過連接管與沉淀池(9)的左上側連接，且沉淀池(9)的右下側還固定有凈化水出口(10)。

　　2.根據權利要求1所述的一種催化臭氧化處理印染污水設備，其特征在于：所述傾斜格柵板(21)通過卡接或銷栓連接的方式與格柵井(2)的內壁固定連接，且傾斜格柵板(21)的傾斜角度為30至45度。

　　3.根據權利要求1所述的一種催化臭氧化處理印染污水設備，其特征在于：所述催化氧化罐(7)呈圓柱狀，且進氣多孔板(73)套接在出水環(72)上。

　　4.根據權利要求1所述的一種催化臭氧化處理印染污水設備，其特征在于：所述空氣膜(43)呈直徑為0.05至0.1毫米的孔狀結構，且空氣膜(43)通過卡接或螺接的方式固定在絮凝罐(4)的內壁。

　　說明書

　　一種催化臭氧化處理印染污水設備

　　技術領域

　　本實用新型涉及污水處理技術領域，具體為一種催化臭氧化處理印染污水設備。

　　背景技術

　　印染廢水主要來源于染料及染料中間體生產行業，由各種產品和中間體結晶的母液、生產過程中流失的物料及沖刷地面的污水等組成。在預處理階段要排出退漿廢水、煮煉廢水、漂白廢水和絲光廢水，染色工序排出染色廢水，印花工序排出印花廢水和皂液廢水，整理工序則排出整理廢水。以上各類廢水的混合廢水，或除漂白廢水以外的綜合廢水即為通常所說的印染污水。因各個印染廠的生產材料、生產品種、生產工藝、管理水平的各不相同，印染廢水水質隔有差異。

　　隨著染料工業的飛速發展，新型助劑、染料、整理劑等在印染行業中被大量使用，使其難降解、有毒成分的含量也越來越多。有些甚至是致癌、致突變的有機物，對環境尤其是水環境的威脅和危害越來越大。而傳統的印染污水處理設備已經無法滿足現代凈化水質標準，使得傳統廢水處理設備處理后的污水水質還是很差。

　　實用新型內容

　　本實用新型的目的在于提供一種催化臭氧化處理印染污水設備，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種催化臭氧化處理印染污水設備，包括廢水進口與格柵井，所述廢水進口位于格柵井的左上側，所述格柵井的內腔固定有傾斜格柵板，所述格柵井的右側通過連接管與水泵的一端連接，所述水泵的另一端通過連接管與絮凝罐的左側連接，所述絮凝罐的內壁左右兩側分別固定有陽電極與陰電極，且陰電極與陽電極之間還固定有空氣膜，所述絮凝罐的右側通過連接管與pH調節罐的左側連接，所述PH調節罐的內腔設置有pH測試計，所述pH調節罐的頂端通過連接管與電磁閥配合和加藥器連接，且電磁閥與pH測試計電性連接，所述pH調節罐的右端通過連接管與催化氧化罐的左側連接，所述催化氧化罐的左下側與右下側分別設置有臭氧進氣口與出水環，所述臭氧進氣口通過連接管與控制閥配合和臭氧發生器連接，所述催化氧化罐的內腔底部通過進氣多孔板隔有氣室，所述催化氧化罐的內腔上部還固定有進水多孔板，所述進水多孔板與進氣多孔板之間固定有活性炭填充層，所述催化氧化罐的左上側與右上側還分別設置有進水口與尾氣出口，所述催化氧化罐通過連接管與沉淀池的左上側連接，且沉淀池的右下側還固定有凈化水出口。

　　優選的，所述傾斜格柵板通過卡接或銷栓連接的方式與格柵井的內壁固定連接，且傾斜格柵板的傾斜角度為30至45度。

　　優選的，所述催化氧化罐呈圓柱狀，且進氣多孔板套接在出水環上。

　　優選的，所述空氣膜呈直徑為0.05至0.1毫米的孔狀結構，且空氣膜通過卡接或螺接的方式固定在絮凝罐的內壁。

　　與現有技術相比，本實用新型的有益效果是：該催化臭氧化處理印染污水設備結構簡單，通過以活性炭填充層為載體，采用臭氧催化氧化的廢水處理方法，使得污水處理效果更好，能夠降解大分子高穩定性的污染質，并采用套接式的出水環與進氣多孔板，使臭氧催化氧化反應更加徹底，提高凈化速率，并且，通過加藥器與pH測試計的相互配合，能夠有效的調節廢水中的酸堿度，保證后續的催化氧化的正常高效的進行。
