申請日2015.10.19
公開(公告)日2016.05.04
IPC分類號C02F3/12
摘要

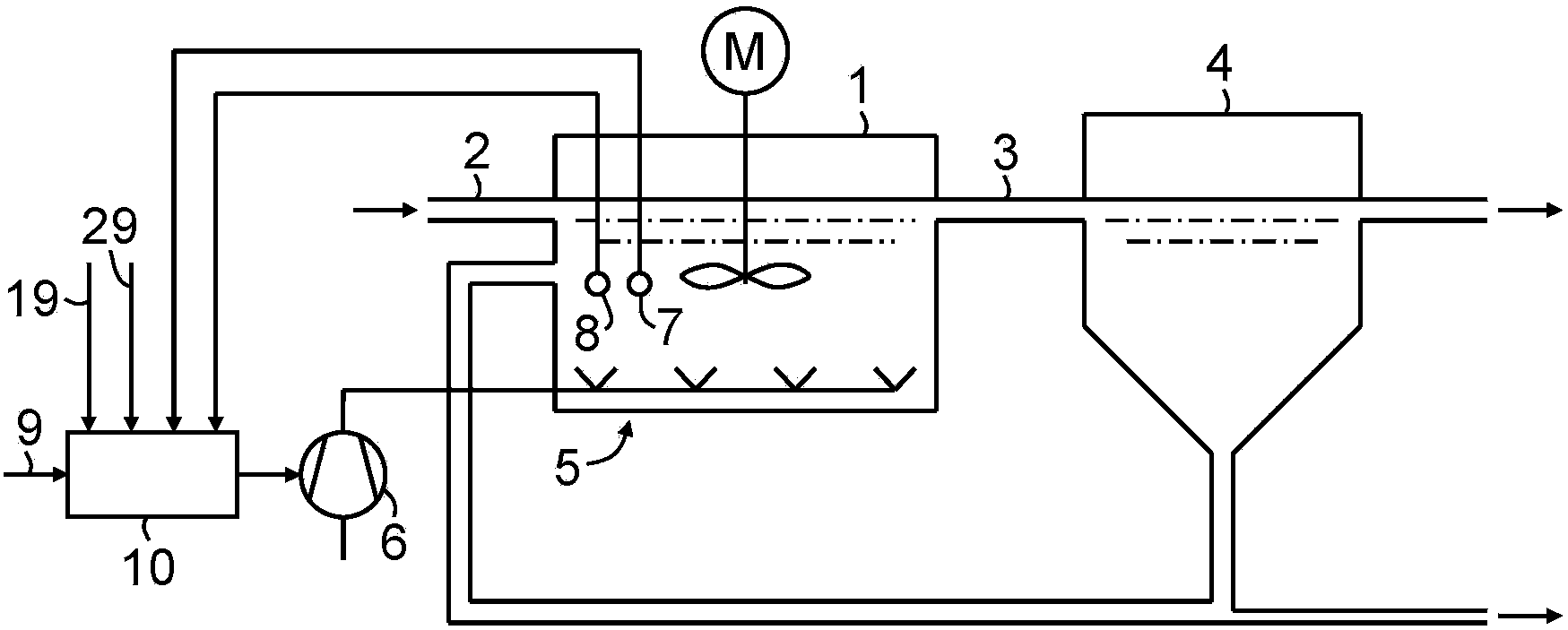

本發明涉及一種用于污水處理設施的調節設備和方法。在污水處理設施中，在活化池(1)中將廢水經由可控制的通風裝置(5)通過間歇性的通風來硝化和脫硝，其中測量廢水的銨含量，并且當所測量的銨含量低于閾值(9)時，通過切斷通風來結束硝化階段。為了改進硝化的調節，在硝化階段的開始和結束之間的持續時間期間根據廢水的當前測量的銨含量和閾值(9)調節通風裝置(5)的功率。優選地，以基于模型預測的方式且沿著對于銨含量的預設的理論值變化曲線進行調節(10)，其中在對硝化階段結束的預設時間，理論值變化曲線低于預設的閾值(9)。此外，優選廢水到活化池(1)中的注入量(19)對于調節而言作為干擾參量接入。
權利要求書
1.一種用于污水處理設施的調節設備，在所述污水處理設施中，在活化池(1)中將廢水經由能控制的通風裝置(5)通過間歇性的通風來硝化和脫硝，所述調節裝置具有用于測量所述廢水的銨含量的探針(7)，其中所述調節設備構成用于：當所測量的所述銨含量低于閾值(9)時，通過切斷通風來結束硝化階段，其特征在于，所述調節設備具有調節器(10)，所述調節器構成用于：在所述硝化階段的開始和結束之間的持續時間期間，根據所述廢水的當前測量的所述銨含量和所述閾值(9)產生調節參量，借助所述調節參量調節所述通風裝置(5)的功率。
2.根據權利要求1所述的調節設備，其特征在于，所述調節器(10)構成為具有所述污水處理設施的路線模型(12)和預測器(13)的模型預測的調節器，以便根據當前產生的所述調節參量和所述廢水的當前測量的所述銨含量在沒有調節干預的情況下為所述銨含量的未來的變化曲線計算預測(y0(k))，并且根據所述預測(y0(k))和所述銨含量的理論值變化曲線(w(k))執行調節參量改變(Δu)形式的調節干預。
3.根據權利要求2所述的調節設備，其特征在于，所述調節器(10)包含理論值過濾器(14)，所述理論值過濾器計算所述廢水的所述銨含量的理論值變化曲線(w(k))，其中所述理論值變化曲線(w(k))在對于所述硝化階段結束的預設時間低于預設的所述閾值(9)。
4.根據權利要求2或3所述的調節設備，其特征在于，所述調節器(10)包含另一預測器(15)和優化器(16)，以便在沒有調節干預的情況下從所述銨含量的理論值變化曲線(w(k))和所述銨含量的所 述預測(y0(k))之間的偏差(e0(k))中計算未來的調節參量改變(Δu(k))，將所述未來的調節參量改變的各當前的調節參量改變(Δu)用于當前的調節干預。
5.根據前述權利要求中任一項所述的調節設備，其特征在于，為所述調節器(10)接入所述廢水到所述活化池(1)中的注入量(19)作為調節參量。
6.一種用于污水處理設施的調節方法，在所述污水處理設施中，在活化池(1)中將廢水經由能控制的通風裝置(5)通過間歇性的通風來硝化和脫硝，其中測量所述廢水的所述銨含量，并且當所測量的所述銨含量低于閾值(9)時，通過切斷通風來結束硝化階段，其特征在于，在所述硝化階段的開始和結束之間的持續時間期間，根據所述廢水的當前測量的所述銨含量和所述閾值(9)調節所述通風裝置(5)的功率。
7.根據權利要求6所述的調節方法，其特征在于，所述調節實施為模型預測的調節，其中根據用于調節所述通風裝置(5)的功率的當前產生的調節參量和所述廢水的當前測量的所述銨含量，在沒有調節干預的情況下計算對所述銨含量的未來變化曲線的預測(y0(k))，并且根據所述預測(y0(k))和所述銨含量的理論值變化曲線(w(k))執行調節參量改變(Δu)形式的調節干預。
8.根據權利要求6或7所述的調節方法，其特征在于，所述調節沿著所述廢水的所述銨含量的理論值變化曲線(w(k))進行，其中在為所述硝化階段結束的預設時間，所述理論值變化曲線(w(k))低于預設的閾值(9)。
9.根據權利要求6、7或8所述的調節方法，其特征在于，為所述調節將所述廢水到所述活化池(1)中的注入量(19)作為調節參量接入。
說明書
用于污水處理設施的調節設備和方法
技術領域
本發明涉及一種調節設備。
本發明還涉及一種調節方法。
背景技術
在根據活性污泥法或活化法的生物廢水清潔中，廢水通過物質代謝活性從需氧的微生物、所謂的活性污泥中去除有機污染物。在此，通過硝化和脫硝分解氮。在硝化期間需氧條件必須占優，以便能夠通過自養的微生物進行硝酸鹽(NO3)中的銨(NH4)。在隨后的脫硝期間將硝酸鹽轉換成氮(N2)。對此，必須存在缺氧的條件，以便異養的微生物使用硝酸鹽氧用于呼吸并且能夠執行轉換成氮。
為了能夠在僅一個活化池中執行硝化和脫硝，池子被時間交替地(間歇性地)通風和不通風。在壓縮空氣通風的情況下，通過壓縮機或鼓風機的接通和斷開和轉速調節進行對通風功率的調節，其中當由一個壓縮機供應多個池子時，壓縮的空氣經由可控制的氣門導入到池子中。
在現代自動化設計中，根據銨和硝酸鹽含量在硝化和脫硝之間切換，所述銨和硝酸鹽含量借助于NH4/NO3組合探針測量(US2012/006414A1,US2014/263041A1,US7416669B1)。一旦銨充分地分解，即銨氮(NH4-N)的濃度下降到例如0.5mg/l的閾值之下，就結束硝化階段進而 結束通風。一旦硝酸鹽充分地分解，即硝酸鹽氮(NO3)的濃度下降到例如8mg/l的閾值之下，就結束脫硝階段。
也已知的是：通過測量活化池中溶解的氧的濃度并且經由PID調節器確保例如1至2mg/l的盡可能恒定的氧濃度的方式，在硝化階段期間調節通風的功率。如果由一個鼓風機供應多個池子(US2014/0263041Al)，那么或者經由鼓風機轉速或者氣門的位置來進行調節干預。
在污染物的量和/或濃度方面的注入波動表現了對于污水處理設施的運營商的高要求，因?yàn)楸仨氃谌壳闆r下遵守對于污水清潔設施流出到流動水中的法律極限值，其中所述污染物例如通過所連接的用戶(家用或工業企業)的行為模式或惡劣的天氣來產生。如今的自動化設計最早當活化池中的濃度改變時才能夠?qū)ψ兓淖⑷霔l件作出反應。然而在大多數情況下沒有自動化反應進行。
另一問題時：在間歇性運行中，對氧調節的困難的設定，因?yàn)閷?shí)際上通常硝化階段的時間上的持續時間不足，以便實現清潔地處理(sauberesEinschwingen)氧調節。
發明內容
本發明所基于的目的是：改進污水處理設施中的硝化的調節。
根據本發明，該目的通過一種調節設備或調節方法來實現。
本發明基于如下知識：在硝化階段中，氧濃度僅表示用于為微生物的需氧的物質代謝提供的適當環境條件的輔助調節參量。在較長時間恒定的養濃度并不能夠容易地實現，并且出于方法技術和生物方面的觀點是不需要的。
根據本發明，在硝化階段中的通風的功率調節、即氣門的位置或鼓風機轉速的調節直接地針對主要感興趣的過程參量，即針對銨濃度。因?yàn)闉榱嗽陂g歇性運行中檢測切換條件總歸提出使用適當?shù)奶结�、例如NH4/NO3組合探針，所以已經提供了銨測量值。
因此在常規的通風調節中吹入與需要用于達到氧理論值那么多的空氣，更確切地說與為了分解污染物是否需要那么多的氧完全無關地，在此期間，通過將調節設計轉化到銨作為主調節參量的方式，僅還需要吹入一些空氣，這些空氣如實際需要那么多，以便用于為微生物充分地提供用于期望地分解銨的氧。因?yàn)楣娘L(fēng)機的能量消耗隨著轉速的三次方提高，所以根據本發明能夠顯著地節約能量。
調節優選實現為模型預測的調節，這為本發明提供如下優點或改進可行性：
-通過自動地驗證學習數據中的過程模型和在當前的運行中使用預測的過程性，能簡單地匹配于具有大的延遲時間或甚至死時間的困難的路徑動態(Streckendynamik)，
-借助于集成的參考參量過濾器低耗費地實現作為匹配情況的時間變化曲線的理論值軌道，和
-低耗費地、完全工具輔助地實現基于模型的動態的干擾參量接入。
因此，優選沿著對于廢水的按含量預設的理論值變化進行調節，其中理論值變化在對于硝化階段結束的預設時間低于預設的閾值。因此，銨濃度應當在從測量到的啟動值到硝化階段開始的預設時間下降到預設的目標值上。只要上述內容達成，吹入的空氣量就是足夠的。
銨濃度的下降的期望的時間變化曲線能夠經由有利地集成在基于模型的預測的調節器中的參考參量過濾器來預設。 在內部，調節器以未來的理論值變化曲線工作，所述理論值變化曲線與調節參量的預測的運動相比較。在沒有參考參量過濾器的情況下認為：當前的理論值也在未來不變地在預測范圍內是有效的。在理論值突變的情況下這表示：也在較近的未來中已經全數地需要新的理論值，盡管過程完全不能夠?qū)崿F(xiàn)。借助參考參量過濾器或理論值過濾器，計算從當前實際值到所需要的理論值的漸進的理論值軌跡，使得在給定時間達到所需要的理論值。在此，目標理論值勉強低于用于切換以結束硝化階段的閾值之下，使得可靠地低于閾值并且進行到脫硝的切換。特別地，在硝化開始時通過平緩地根據軌跡啟動鼓風機能夠顯著地節約能量。
此外，優選地實現到活化池(Belebungsbecken)中的注入量的干擾參量接入以便能夠預先地對波動做出反應。干擾參量接入能夠在沒有附加組件的情況下，通過為考慮由于注入波動產生的影響用于校正預測的時間變化曲線的方式來直接地借助基于模型的預測的調節器實現。
