申請日2015.10.17
公開(公告)日2016.01.13
IPC分類號C02F9/02
摘要
本實用新型公開了一種工業廢水吸附過濾凈化裝置，它包括本體，所述本體包括進水口、導流板、第一過濾層和第二過濾層。所述本體上方設置有多個進水口;所述本體內部頂端位置設置有導流板;所述導流板下方設置有第一過濾層;所述本體下方設置有儲液池;所述儲液池和本體之間設置有變頻電機;所述攪拌軸和本體內部設置的轉筒相連接;所述攪拌軸延伸至本體內部;且所述攪拌軸表面設置有多個橫向攪拌軸;所述轉筒和本體內壁之間對稱設置有泡棉隔網層;所述轉筒下方設置有一層隔板;且所述隔板表面設置有滲透裝置;所述本體和儲液池之間設置有出水管;且所述出水管內部設置有第二過濾層。本實用新型具有結構設計合理、凈化效果好和使用方便等優點。
權利要求書
1.一種工業廢水吸附過濾凈化裝置，它包括本體，所述本體上方設置有多個進水口;所述本體內部頂端位置設置有導流板;所述導流板下方設置有第一過濾層;還包括第二過濾層，其特征在于：所述本體下方設置有儲液池;所述儲液池和本體之間設置有變頻電機;所述變頻電機的輸出部分連接有攪拌軸;所述攪拌軸和本體內部設置的轉筒相連接;所述攪拌軸延伸至本體內部;且所述攪拌軸表面設置有多個橫向攪拌軸;所述轉筒和本體內壁之間對稱設置有泡棉隔網層;所述轉筒下方設置有一層隔板;且所述隔板表面設置有滲透裝置;所述本體和儲液池之間設置有出水管;且所述出水管內部設置有第二過濾層。
2.根據權利要求1所述的一種工業廢水吸附過濾凈化裝置，其特征在于：所述本體內部設置的轉筒表面設置有多個通孔。
3.根據權利要求1所述的一種工業廢水吸附過濾凈化裝置，其特征在于：所述攪拌軸和轉筒底部之間的接觸部分設置有密封件。
4.根據權利要求1所述的一種工業廢水吸附過濾凈化裝置，其特征在于：所述橫向攪拌軸表面設置一層吸附層。
5.根據權利要求1所述的一種工業廢水吸附過濾凈化裝置，其特征在于：所述第二過濾層是由顆粒狀活性炭填充而成。
說明書
一種工業廢水吸附過濾凈化裝置
技術領域
本實用新型涉及一種凈化裝置，尤其涉及一種工業廢水吸附過濾凈化裝置。
背景技術
目前，隨著科學技術的發展，工業、冶金和煤礦等領域?qū)λ男枨罅恳苍谥饾u增大，但是其在生產過程中會產生大量的污水和廢水，如果直接排放不僅會對環境造成污染，而且極大的浪費了資源，但是現有的一些污水凈化裝置因其結構設計不合理，不能夠很好的滿足人們的要求，往往會出現凈水效果不好和凈水效率差等優點，這就造成了企業工作效率低和成本高等缺點。
實用新型內容
為了克服上述現有技術的缺陷，本實用新型的目的是提供一種工業廢水吸附過濾凈化裝置。

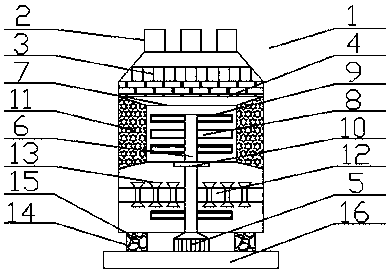

本實用新型是采取以下技術方案來實現的：一種工業廢水吸附過濾凈化裝置，它包括本體，所述本體包括進水口、導流板、第一過濾層和第二過濾層，所述本體上方設置有多個進水口;所述本體內部頂端位置設置有導流板;所述導流板下方設置有第一過濾層;所述本體下方設置有儲液池;所述儲液池和本體之間設置有變頻電機;所述變頻電機的輸出部分連接有攪拌軸;所述攪拌軸和本體內部設置的轉筒相連接;所述攪拌軸延伸至本體內部;且所述攪拌軸表面設置有多個橫向攪拌軸;所述轉筒和本體內壁之間對稱設置有泡棉隔網層;所述轉筒下方設置有一層隔板;且所述隔板表面設置有滲透裝置;所述本體和儲液池之間設置有出水管;且所述出水管內部設置有第二過濾層。
上述的一種工業廢水吸附過濾凈化裝置，所述本體內部設置的轉筒表面設置有多個通孔。
上述的一種工業廢水吸附過濾凈化裝置，所述攪拌軸和轉筒底部之間的接觸部分設置有密封件。
上述的一種工業廢水吸附過濾凈化裝置，所述橫向攪拌軸表面設置一層吸附層。
上述的一種工業廢水吸附過濾凈化裝置，所述第二過濾層是由顆粒狀活性炭填充而成。
綜上所述本實用新型具有以下有益效果：本實用新型具有結構設計合理、凈化效果好和使用方便等優點，所述本體內部設置的轉筒通過攪拌軸帶動旋轉，從而可以將廢水中含有的固體雜質和液體有效的分離，分離后的液體通過轉筒表面設置的通孔排出，不僅提高了工作效率，而且凈化效果好。
