申請日2015.07.22
公開(公告)日2016.01.13
IPC分類號C02F9/14
摘要
本實用新型公開了一種微生物污水處理池，包括依次連通的厭氧池、兼氧池、曝氣池、出水池，厭氧池、兼氧池、曝氣池、出水池之間設有用于連通的連通孔，所述連通孔所在的池壁頂端開設有放置槽，該放置槽內設置有過濾網，且所述過濾網的過濾孔位于連通孔內，所述過濾網與放置槽內壁貼合，所述過濾網上設置有方便取出的拉升件。本實用新型的優點是：沉淀效果好，去污理想，更換濾網方便，處理后水濁度低。
權利要求書

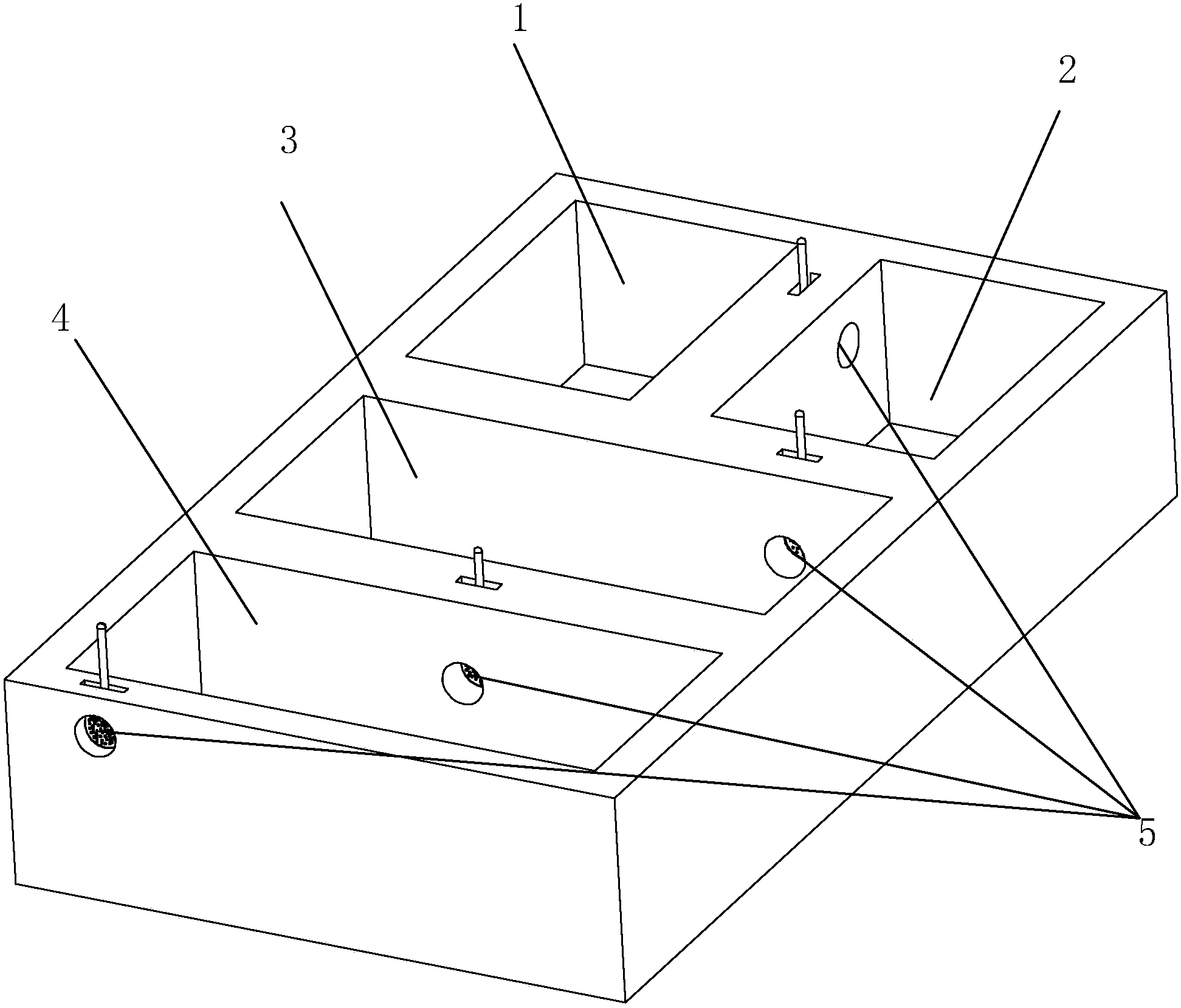

1.一種微生物污水處理池，包括依次連通的厭氧池、兼氧池、曝氣池、出水池，厭氧池、兼氧池、曝氣池、出水池之間設有用于連通的連通孔，其特征是：所述連通孔所在的池壁頂端開設有放置槽，該放置槽內設置有過濾網，且所述過濾網的過濾孔位于連通孔內，所述過濾網與放置槽內壁貼合，所述過濾網上設置有方便取出的拉升件。
2.根據權利要求1所述的微生物污水處理池，其特征是：所述拉升件包括拉桿，拉桿一端固定在過濾網上，另一端位于放置槽外。
3.根據權利要求2所述的微生物污水處理池，其特征是：所述拉桿與過濾網之間可拆卸連接。
4.根據權利要求3所述的微生物污水處理池，其特征是：所述拉桿與過濾網之間通過螺栓連接實現兩者可拆卸連接。
5.根據權利要求2所述的微生物污水處理池，其特征是：所述拉桿手持端設置有防滑花紋。
6.根據權利要求1所述的微生物污水處理池，其特征是：所述過濾網上設置有橡膠層，所述橡膠層位于所述過濾網與放置槽貼合的面上。
說明書
微生物污水處理池
技術領域
本實用新型涉及一種污水處理系統，更具體地說，它涉及一種微生物污水處理池。
背景技術
日常生活中會產生大量的污水，如將這些污水不經過處理就排放到大自然，會對環境造成很大的破壞，因此，污水排放前要經過污水處理系統，當污水達到排放標準時才能排放。
目前工廠常用一種微生物污水處理池對污水進行處理，該微生物污水處理池由厭氧池、兼氧池、曝氣池、出水池組成，工業污水經管道進入?yún)捬醭剡M(jìn)行沉淀和通過微生物的無氧呼吸對有機物的分解后，進入兼氧池，通過微生物有氧和無氧呼吸進行進一步對有機物的分解，然后通入曝氣池，污水在池內停留一段時間，滿足好氧微生物所需要的氧量以及污水與活性污泥充分接觸的混合條件后，利用活性污泥法進行污，處理好的水通入出水池。
但是，由于通入?yún)捬醭氐奈鬯軠啙�，懸浮物含量高，而污水用水泵抽入�(yún)捬醭貢r(shí)流速過大，如采用一級自然沉淀會造成沉淀不充分，使大量懸浮物進入后續幾道工序，而且每道工序自身進行微生物分解時也會產生懸浮物，如不對每個工序處理完的水過濾就直接通入下一道工序，會將上到工序中的懸浮物帶到下道工序，導致處理好的水濁度較高，去污效果不理想。
現在的過濾網都是固定在過濾孔內，在使用時間久后，過濾網上的過濾孔會被堵塞，清洗或換置過濾網，需將污水抽干后換置，非常不方便。
實用新型內容
針對現有技術存在的不足，本實用新型的目的在于提供一種沉淀效果好，去污理想，更換濾網方便，出水池濁度低的微生物污水處理池。
為實現上述目的，本實用新型提供了如下技術方案：一種微生物污水處理池，包括依次連通的厭氧池、兼氧池、曝氣池、出水池，厭氧池、兼氧池、曝氣池、出水池之間設有用于連通的連通孔，所述連通孔所在的池壁頂端開設有放置槽，該放置槽內設置有過濾網，所述過濾網的過濾孔位于連通孔內，所述過濾網與放置槽內壁貼合，所述過濾網上設置有方便取出的拉升件。
通過采用上述技術方案，過濾網插入放置槽中，過濾網與放置槽內壁貼合，過濾網底端與放置槽底端接觸，過濾網將連通孔完全覆蓋，當污水通過連通孔進入下一道工序時，污水會通過過濾網進入下一道工序，這時過濾網會過濾掉顆粒懸浮物，使處理后的水濁度非常低，去污效果明顯，當過濾網需要清洗時，用拉升件拉出過濾網，通過清水沖洗即可，方便又省時，清洗完過濾網后，用拉升件將過濾網放入放置槽中。
本實用新型進一步設置為：所述拉升件包括拉桿，拉桿一端固定在過濾網上，另一端位于放置槽外。
通過采用上述技術方案，由于拉桿一端位于放置槽外，所以用拉桿可方便的從放置槽中取出或放入過濾網。
本實用新型進一步設置為：所述拉桿與過濾網之間可拆卸連接。
本實用新型進一步設置為：所述拉桿與過濾網之間通過螺栓連接實現兩者可拆卸連接。
通過采用上述技術方案，過濾網一端對稱設置有兩長方形凸塊，凸塊上設置有與螺栓相配合的螺紋孔，拉桿一端放置在兩凸塊之間，且與凸塊螺紋孔相對位置也設有螺紋孔，螺栓從螺紋孔中穿出，使過濾網和拉桿之間固定連接，當過濾網需要更換時，將螺栓擰出，把過濾網從拉桿上拆卸開，更換過濾網，避免了連同拉桿一起更換，節省成本。
本實用新型進一步設置為：所述拉桿手持端設置有防滑花紋。
通過采用上述技術方案，拉桿手持端設置有防滑紋，增加手與拉桿之間的摩擦力，在放置槽中拉出或放入濾網時，可防止手與拉桿之間滑動，避免濾網不容易用拉桿拉出。
本實用新型進一步設置為：所述過濾網上設置有橡膠層，所述橡膠層位于所述過濾網與放置槽貼合的面上。
通過采用上述技術方案，當在放置槽中拉出或放入過濾網時，過濾網與放置槽貼合面相互摩擦，會造成過濾網和放置槽相互磨損，使貼合面上產生間隙，污水懸浮物會從間隙中通過，使過濾效果變差，用設置在過濾網與放置槽貼合面上的橡膠層，防止過濾網與放置槽直接摩擦磨損，橡膠層用膠水粘貼在過濾網上，如橡膠層磨損則更換新的橡膠層，非常方便。
