申請日2015.06.11

　　公開(公告)日2015.10.14

　　IPC分類號B01D24/10

　　摘要

　　本實用新型涉及一種擠壓式污水過濾裝置，包括圓筒結構的罐體、用于安裝罐體的支架、設置在罐體上部的密封蓋、分別設置在罐體上部兩側并且與罐體相互連通的過濾管道裝置與第一排空閥門、設置在罐體下端的活塞機構以及與過濾管道裝置連通的回收池，所述的密封蓋上部設置有單向閥進口;所述的活塞機構包括設置在罐體內部的活塞、設置在活塞下端面并且伸出罐體底部外的活塞桿以及固定在支架底部與活塞桿驅動連接的氣缸;所述活塞上端面具有向第一排空閥門方向傾斜的傾斜角。本實用新型所述的一種擠壓式污水過濾裝置，其結構合理，凈化效果好，工作效率高。

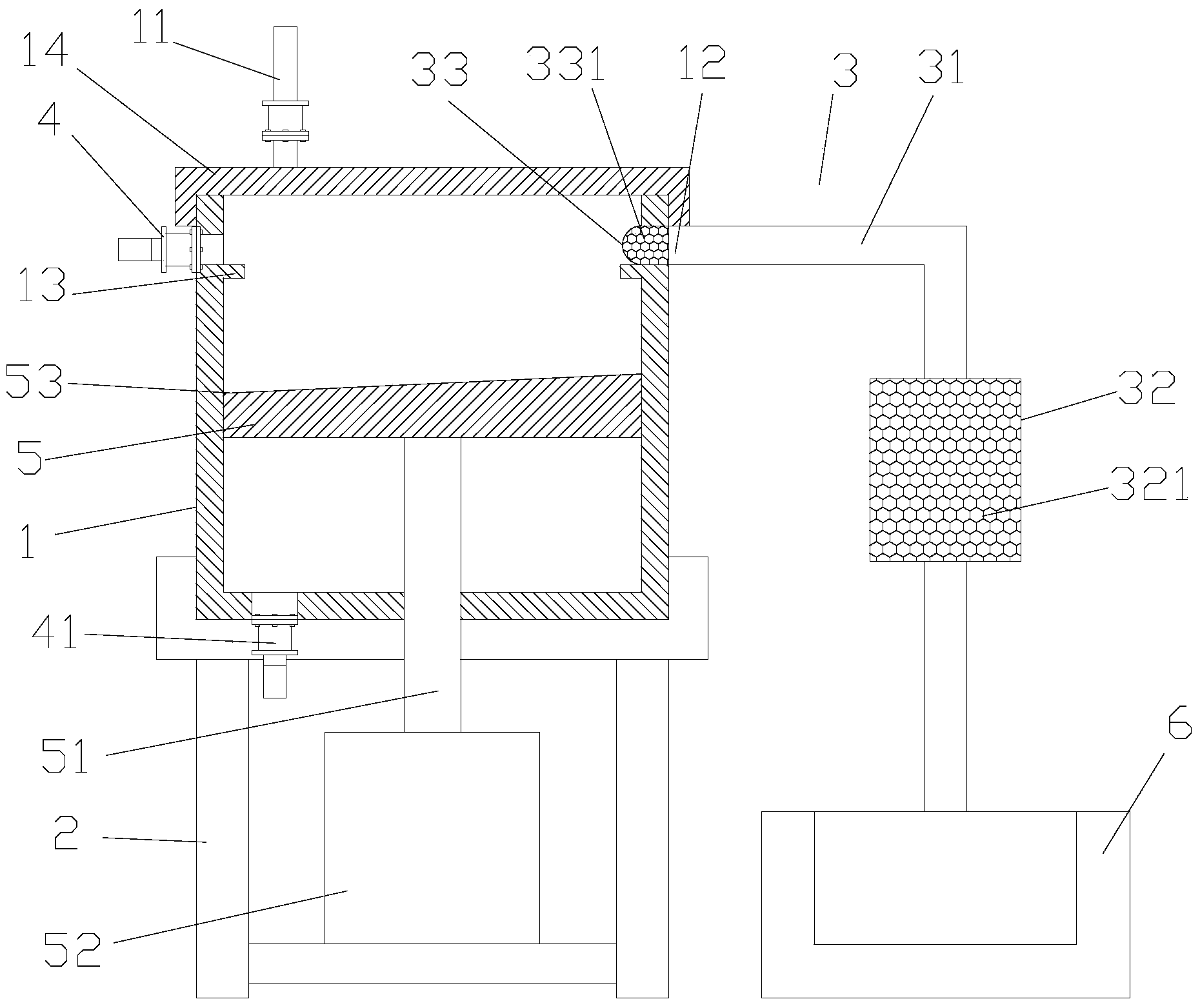

　　摘要附圖



　　權利要求書

　　1.一種擠壓式污水過濾裝置，其特征是：包括圓筒結構的罐體(1)、用于 安裝罐體(1)的支架(2)、設置在罐體(1)上部的密封蓋(14)、分別設置在 罐體(1)上部兩側并且與罐體(1)相互連通的過濾管道裝置(3)與第一排空 閥門(4)、設置在罐體(1)下端的活塞機構以及與過濾管道裝置(3)連通的 回收池(6)，所述的密封蓋(14)上部設置有單向閥進口(11);

　　所述的活塞機構包括設置在罐體(1)內部的活塞(5)、設置在活塞(5) 下端面并且伸出罐體(1)底部外的活塞桿(51)以及固定在支架(2)底部與 活塞桿(51)驅動連接的氣缸(52);所述活塞(5)上端面具有向第一排空閥 門(4)方向傾斜的傾斜角(53);

　　所述的過濾管道裝置(3)包括一端與罐體(1)側壁的排出口(12)相互 連通，另一端與回收池(6)相互連通的管道(31)、設置在排出口(12)上的 過濾網板(33)以及設置在管道(31)上的過濾筒(32)。

　　2.根據權利要求1所述的一種擠壓式污水過濾裝置，其特征是：所述的過 濾網板(33)內設置有石英砂過濾介質(331)。

　　3.根據權利要求1的所述的一種擠壓式污水過濾裝置，其特征是：所述的 過濾筒(32)內部設置有高密度纖維過濾介質(321)。

　　4.根據權利要求1所述的一種擠壓式污水過濾裝置，其特征是：所述的罐 體(1)的底部設置有第二排空閥門(41)。

　　5.根據權利要求1所述的一種擠壓式污水過濾裝置，其特征是：所述的傾 斜角(53)與水平面形成的角度是5～8°。

　　6.根據權利要求1所述的一種擠壓式污水過濾裝置，其特征是：所述罐體 (1)的內側壁分別設置有位于排出口(12)與第一排空閥門(4)下方的一對 限位臺(13)。

　　說明書

　　一種擠壓式污水過濾裝置

　　技術領域

　　本實用新型涉及污水凈化領域，尤其是一種擠壓式污水過濾裝置。

　　背景技術

　　目前隨著人們生活的改善，工業的迅速發展，隨之而來環境的污染也越來 越嚴重;為使污水達到排水某一水體或再次使用的水質要求對其進行凈化的過 程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、 醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。廢水中往往 含有大量固體顆粒，對人類的生存環境造成越來越嚴重的污染;目前工業上處 理固液分離的裝置一般是采用沉淀過濾法，其需要長時間等待固體沉淀，工作 效率不高，清理困難。

　　發明內容

　　本實用新型要解決的技術問題是：為了克服上述中存在的問題，提供了一 種擠壓式污水過濾裝置，其結構合理，凈化效果好，工作效率高。

　　本實用新型解決其技術問題所采用的技術方案是：一種擠壓式污水過濾裝 置，包括圓筒結構的罐體、用于安裝罐體的支架、設置在罐體上部的密封蓋、 分別設置在罐體上部兩側并且與罐體相互連通的過濾管道裝置與第一排空閥 門、設置在罐體下端的活塞機構以及與過濾管道裝置連通的回收池，所述的密 封蓋上部設置有單向閥進口;

　　所述的活塞機構包括設置在罐體內部的活塞、設置在活塞下端面并且伸出 罐體底部外的活塞桿以及固定在支架底部與活塞桿驅動連接的氣缸;所述活塞 上端面具有向第一排空閥門方向傾斜的傾斜角;

　　所述的過濾管道裝置包括一端與罐體側壁的排出口相互連通，另一端與回 收池相互連通的管道、設置在排出口上的過濾網板以及設置在管道上的過濾筒。

　　作為優選的方案，所述的過濾網板內設置有石英砂過濾介質。

　　作為優選的方案，所述的過濾筒內部設置有高密度纖維過濾介質。

　　作為優選的方案，所述的罐體的底部設置有第二排空閥門。

　　作為優選的方案，所述的傾斜角與水平面形成的角度是5～8°。

　　作為優選的方案，所述罐體的內側壁分別設置有位于排出口與第一排空閥 門下方的一對限位臺。

　　本實用新型的有益效果是：一種擠壓式污水過濾裝置，采用倒立式的活塞 擠壓過濾，不需要等待固體顆粒沉淀，工作效率高，罐體上具有第一排空閥門 與第二排空閥門，用于排空，易于維護，密封蓋上部設置有單向閥進口，防止 擠壓過濾過程，液體倒流;其排出口上具有過濾網板以及過濾筒，凈化效果好。
