申請(qǐng)日2015.06.11

　　公開(公告)日2015.09.30

　　IPC分類號(hào)C02F11/14

　　摘要

　　本發(fā)明公開了一種污泥脫水固化一體化處理方法。通過將待處理的污水廠濃縮池的污泥加入混合反應(yīng)器中，然后向其中加入脫水藥劑、固化藥劑，經(jīng)攪拌反應(yīng)后，進(jìn)行機(jī)械脫水，得到脫水固化的污泥;其中，脫水藥劑為鐵鹽或鋁鹽絮凝劑，固化藥劑為生石灰、高爐爐渣灰和緩凝劑的組合物。高含水率污泥經(jīng)本方法處理后，污泥的含水率降至44%以下，無側(cè)限抗壓強(qiáng)度可達(dá)到大于520kPa，抗剪強(qiáng)度可達(dá)到大于50kN/m2，可滿足填埋場(chǎng)覆蓋土或一般回填土的土工強(qiáng)度要求。本方法具有工藝流程簡(jiǎn)單、脫水率高、固化效果好、耗能低等優(yōu)點(diǎn)，具有較高的推廣應(yīng)用價(jià)值。

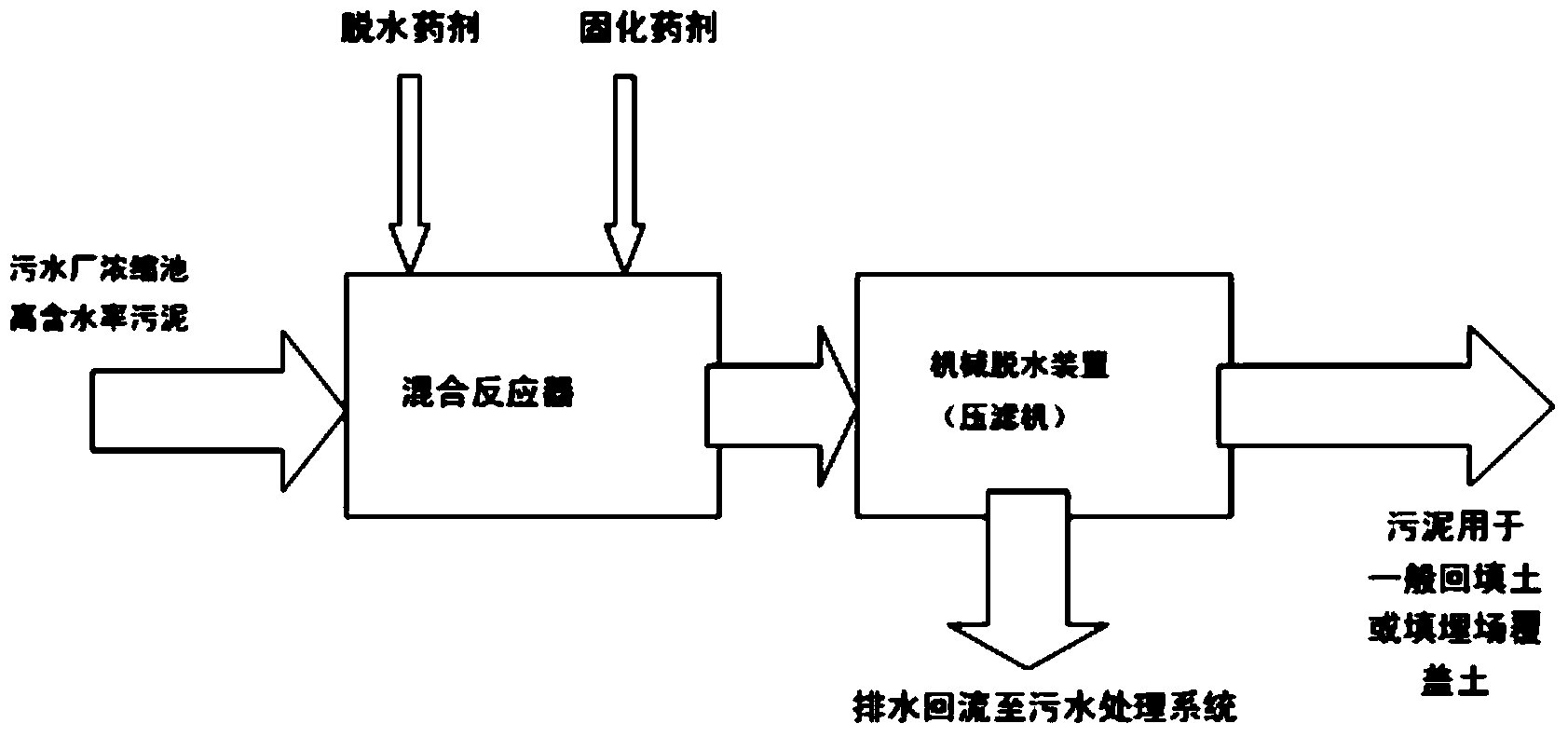

　　摘要附圖



　　權(quán)利要求書

　　1.一種污泥脫水固化一體化處理方法，其特征在于，包括以下步驟：將待處理的污水廠濃 縮池的污泥加入混合反應(yīng)器中，然后向混合反應(yīng)器中加入脫水藥劑和固化藥劑，經(jīng)攪拌 反應(yīng)后，進(jìn)行機(jī)械脫水，得到脫水固化的污泥;

　　所述的脫水藥劑為鐵鹽或鋁鹽絮凝劑，其添加量為20～50mg/kg污泥;

　　所述的固化藥劑為生石灰、高爐爐渣灰和緩凝劑的混合物，其按質(zhì)量分?jǐn)?shù)100%計(jì)，包括 生石灰33～66.97%、高爐爐渣灰33～66.94%和緩凝劑0.03～0.06%，其中緩凝劑，按總質(zhì)量 分?jǐn)?shù)100%計(jì)，包括焦磷酸納40～60%和三聚磷酸鈉40～60%，所述的固化藥劑的添加量為 500～1000mg/kg污泥。

　　2.根據(jù)權(quán)利要求1所述的污泥脫水固化一體化處理方法，其特征在于，所述的鐵鹽為聚合硫 酸鐵和/或硫酸鐵，所述的鋁鹽絮凝劑為聚合氯化鋁和/或三氯化鋁。

　　3.根據(jù)權(quán)利要求1所述的污泥脫水固化一體化處理方法，其特征在于，所述的攪拌反應(yīng)時(shí)間 為10～15分鐘。

　　4.根據(jù)權(quán)利要求1所述的污泥脫水固化一體化處理方法，其特征在于，所述的機(jī)械脫水是采 用板框壓濾機(jī)進(jìn)行脫水，壓力1.0～1.2M Pa。

　　5.根據(jù)權(quán)利要求4所述的污泥脫水固化一體化處理方法，其特征在于，所述的采用板框壓 濾機(jī)進(jìn)行脫水，其是在壓力1.0～1.2M Pa下，壓濾時(shí)間為90分鐘。

　　說明書

　　一種污泥脫水固化一體化處理方法

　　技術(shù)領(lǐng)域

　　本發(fā)明屬于污泥處理技術(shù)領(lǐng)域，具體涉及一種污泥脫水固化一體化處理方法。

　　背景技術(shù)

　　城市污水生物處理過程產(chǎn)生大量污泥，污泥含水率高、有機(jī)質(zhì)含量高、強(qiáng)度低。污泥經(jīng) 處理后作為填埋場(chǎng)覆蓋土或一般回填土利用，是污泥資源化的一種重要途徑。污泥用作填埋 場(chǎng)覆蓋土或回填土材料，須經(jīng)過脫水、固化處理以提高其土工力學(xué)強(qiáng)度。污泥機(jī)械脫水是以 提高脫水率為目標(biāo)的，一般工藝是加絮凝劑和助凝劑調(diào)理改性后，用壓濾機(jī)或離心機(jī)脫水， 目前已有大量應(yīng)用實(shí)踐，但由于污泥有機(jī)質(zhì)含量高，即使有較高的污泥脫水率，其土工強(qiáng)度 通常很難達(dá)到填埋場(chǎng)覆蓋土或一般回填土的土工強(qiáng)度要求。污泥固化是以提高污泥土工強(qiáng)度 為目標(biāo)的一種處理技術(shù)，一般工藝是在脫水污泥中摻固化材料，使污泥、水、固化材料之間 發(fā)生化學(xué)作用，使松軟污泥變成具有一定工程強(qiáng)度的土材料。污泥脫水處理、固化處理通常 分二步完成，這種方法的缺點(diǎn)是工藝流程長(zhǎng)，固體狀的脫水污泥與固化材料的混合過程需要 專門的固相混合設(shè)備、耗能大，人工拌合勞動(dòng)強(qiáng)度也很大。

　　發(fā)明內(nèi)容

　　本發(fā)明的目的是提供一種工藝流程簡(jiǎn)單、脫水率高、固化效果好、脫水固化后的污泥土 工力學(xué)強(qiáng)度高、耗能低的污泥脫水固化一體化處理方法。

　　本發(fā)明的污泥脫水固化一體化處理方法，其特征在于，包括以下步驟：將待處理的污水 廠濃縮池的污泥加入混合反應(yīng)器中，然后向混合反應(yīng)器中加入脫水藥劑和固化藥劑，經(jīng)攪拌 反應(yīng)后，進(jìn)行機(jī)械脫水，得到脫水固化的污泥;

　　所述的脫水藥劑為鐵鹽或鋁鹽絮凝劑，其添加量為20～50mg/kg污泥;

　　所述的固化藥劑為生石灰、高爐爐渣灰和緩凝劑的混合物，其按質(zhì)量分?jǐn)?shù)100%計(jì)，包括 生石灰33～66.97%、高爐爐渣灰33～66.94%和緩凝劑0.03～0.06%，其中緩凝劑，按總質(zhì)量 分?jǐn)?shù)100%計(jì)，包括焦磷酸納40～60%和三聚磷酸鈉40～60%，所述的固化藥劑的添加量為 500～1000mg/kg污泥。

　　所述的鐵鹽優(yōu)選為聚合硫酸鐵和/或硫酸鐵，所述的鋁鹽絮凝劑優(yōu)選為聚合氯化鋁和/或三 氯化鋁。

　　所述的攪拌(混合)反應(yīng)時(shí)間優(yōu)選為10～15分鐘。

　　所述的機(jī)械脫水優(yōu)選采用板框壓濾機(jī)進(jìn)行脫水，壓力1.0～1.2M Pa，壓濾90分鐘。

　　所述的高爐爐渣灰為鋼鐵廠冶煉生鐵時(shí)從高爐中排出的廢棄物。

　　本發(fā)明具有以下優(yōu)點(diǎn)：(1)本發(fā)明針對(duì)城市污水生物處理過程產(chǎn)生大量污泥，其污泥含 水率高、有機(jī)質(zhì)含量高和強(qiáng)度低的特點(diǎn)，通過優(yōu)選脫水藥劑和固化藥劑，添加合適的量，同 時(shí)添加到污泥中，不但將污泥脫水、固化過程結(jié)合起來，與通常的污泥先脫水、后固化的二 步法工藝相比，實(shí)現(xiàn)操作流程便利化，而且經(jīng)過本發(fā)明的方法處理后的污泥，污泥的含水率 降至44%以下，無側(cè)限抗壓強(qiáng)度可達(dá)到大于520kPa，抗剪強(qiáng)度可達(dá)到大于50kN/m2，可滿 足填埋場(chǎng)覆蓋土或一般回填土的土工強(qiáng)度要求，克服了傳統(tǒng)機(jī)械脫水工藝脫水率低、污泥土 工力學(xué)強(qiáng)度低的缺點(diǎn);(2)在固化材料方面，本發(fā)明利用了鋼廠高爐爐渣灰的類水泥性質(zhì)， 代替水泥作為固化材料的主要成分，實(shí)現(xiàn)了廢物再利用。
