申請日2015.06.11

　　公開(公告)日2015.09.23

　　IPC分類號C02F9/14

　　摘要

　　本發明公開了一種焦化綜合廢水深度處理回用工藝和裝置。本發明改變了傳統深度處理工藝，提出了利用多介質過濾器、高密度沉淀池、曝氣生物濾池、保安過濾器、反滲透等組合新工藝和裝置，避免了傳統采用混凝沉淀池占地面積大，投加化學藥劑量大造成二次污染的做法，同時，也實現了降低焦化廢水處理成本，節約大量生產用水，為焦化綜合廢水的深度處理與回用提供了一條經濟、實用、高效的深度處理工藝和裝置。

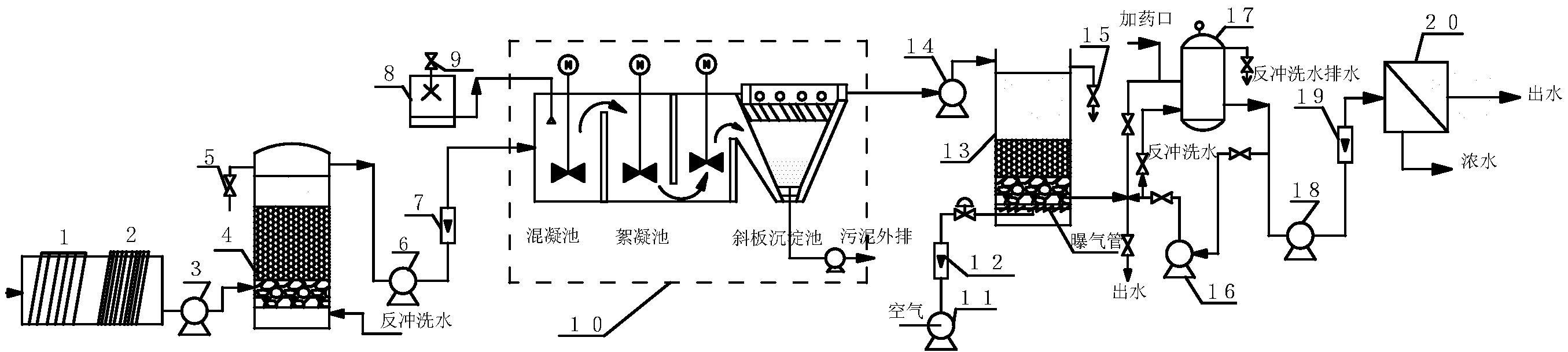

　　摘要附圖



　　權利要求書

　　1.一種焦化綜合廢水深度處理回用工藝，它包括如下步驟：

　　(1)將焦化綜合廢水經過濾池中的粗、細格柵初步過濾以去除廢水中 的大塊的物質，得到初步過濾后的焦化綜合廢水;

　　(2)將初步過濾后的焦化綜合廢水通過提升泵站提升廢水輸送至多 介質過濾器輸中進行過濾處理，以減少?gòu)U水中較小顆粒的漂浮物、懸浮物 的含量;

　　(3)將過濾后焦化廢水輸送至高密度沉淀池中進行沉淀處理，去除廢 水中的暫時硬度及懸浮物SS;

　　(4)將從高密度沉淀池出來的廢水輸送至曝氣生物濾池，通過曝氣生 物濾池內的微生物絮凝和降解等過程，降低廢水中的SS、COD、BOD等有 害物質和脫氮除磷;

　　(5)將從曝氣生物濾池中出來的廢水直接用作生化過程中消泡劑用 水、煤場抑塵和生活雜用水;或者：

　　(6)將從曝氣生物濾池中出來的廢水輸送至保安過濾器中進一步過 濾處理，已濾除其中部分懸浮物;

　　(7)將經過保安過濾后的廢水輸送至反滲透裝置中進行進一步除鹽， 所得除鹽廢水回用作工藝循環冷卻水，而反滲透出來的濃水作為高爐爐渣 冷卻沖渣用水、煤場抑塵用水、沖渣用水。

　　2.根據權利要求1所述的焦化廢水深度處理回用工藝，其特征在于： 所述步驟(4)中，曝氣生物濾池的填料為陶粒，填充高度/濾池高度比為1∶ 1.5～1∶3，陶粒粒徑為1.5～6.0mm，陶粒堆積密度為0.80～0.95g/cm3，陶 粒比表面積為2.5～6.0m2/g，陶�？紫堵蕿�50～60%;曝氣生物濾池的底部 還鋪設有直徑為100～150mm的卵石。

　　3.根據權利要求1所述的焦化廢水深度處理回用工藝，其特征在于： 所述步驟(6)中，保安過濾器的濾管材料為陶瓷、玻璃砂或塑料;過濾孔 徑為0.5～120μm;所述保安過濾器前設有加藥點，分別投加次氯酸鈉殺菌 劑和亞硫酸氫鈉作為還原劑。

　　4.根據權利要求1所述的焦化廢水深度處理回用工藝，其特征在于： 所述步驟(3)中，高密度沉淀池的前端混合絮凝池中投加絮凝劑聚合硫酸 鐵、聚合硫酸鋁、聚合氯化鋁及助凝劑聚丙烯酰胺和生石灰;高密度沉淀 池的中部絮凝部分投加助凝劑聚丙烯酰胺PAM。

　　5.一種為實現權利要求1所述工藝而設計的焦化綜合廢水深度處理回 用裝置，包括過濾池、多介質過濾器(4)、高密度沉淀池(10)、曝氣生物 濾池(13)、保安過濾器(17)、反滲透裝置(20)，其特征在于：

　　所述過濾池中設有粗格柵(1)和細格柵(2)，過濾池的出口通過提升 泵(3)與多介質過濾器(4)的進口連接，多介質過濾器(4)的出口與高 密度沉淀池(10)的進口連接，高密度沉淀池(10)的進口還連接有設有 配藥裝置(8)的攪拌器(9)，高密度沉淀池(10)的出口與曝氣生物濾池 (13)的進口連接，曝氣生物濾池(13)的出口通過反沖洗水管與保安過 濾器(17)的進口連接，保安過濾器(17)的出口分別通過反沖洗泵(16) 與反沖洗水管連接、通過增壓泵(18)與反滲透裝置(20)的進口連接， 保安過濾器(17)的進口還與設有加藥口的進水管連接;反滲透裝置(20) 的出口分別與濃水管和工藝循環冷卻水管連接。

　　6.根據權利要求4所述的焦化綜合廢水深度處理回用裝置，其特征在 于：所述曝氣生物濾池(13)的填料為陶粒，填充高度/濾池高度比為1∶ 1.5～1∶3，陶粒粒徑為1.5～6.0mm，陶粒堆積密度為0.80～0.95g/cm3，陶 粒比表面積為2.5～6.0m2/g，陶�？紫堵蕿�50～60%;曝氣生物濾池的底部 還鋪設有直徑為100～150mm的卵石。

　　7.根據權利要求4所述的焦化綜合廢水深度處理回用裝置，其特征在 于：所述多介質過濾器(4)內的濾料為粒徑Φ0.5～2mm的無煙煤、粒徑 Φ3～6mm的陶�；蛄�徑Φ4～10mm的石英砂。

　　8.根據權利要求4所述的焦化綜合廢水深度處理回用裝置，其特征在 于：所述高密度沉淀池(10)為長方體結構，高密度沉淀池(10)內部設 有依次貫通的混凝池(101)、絮凝池(102)和斜板沉淀池(103);所述斜 板沉淀池(103)為倒三角形結構，斜板沉淀池(103)外壁與水平面的傾 角為60°。

　　9.根據權利要求4所述的焦化綜合廢水深度處理回用裝置，其特征在 于：所述曝氣生物濾池(13)為上流式曝氣生物濾池，曝氣生物濾池(13) 底部設有進水管、反沖洗進水管和曝氣管。

　　10.根據權利要求4所述的焦化綜合廢水深度處理回用裝置，其特征 在于：所述保安過濾器(17)的進口端設有加藥點，保安過濾器(17)中 的濾管材料為陶瓷、玻璃砂或塑料中任一種;保安過濾器(17)的過濾孔 徑范圍為0.5～120μm。

　　說明書

　　焦化綜合廢水深度處理回用工藝和裝置

　　技術領域

　　本發明涉及環保技術領域，具體地指是一種焦化綜合廢水深度處理回 用工藝和裝置。

　　背景技術

　　焦化綜合廢水是由三個回收系統的循環污水、廠區生活污水以及各類 設備冷卻水組成。目前，國內焦化企業大多將焦化綜合廢水經過處理后達 到《鋼鐵工業水污染物排放標準》(GB13456-1996)標準后排放，綜合排水 達到排水要求，直接排放。2012年國家頒布實施新的《煉焦化學工業污染 物排放標準》(GB16171-2012)，焦化公司排水按照新的標準執行，現有污 染物排放濃度指標和單位產品排水量(噸焦排水量為0.4m3)均有更加嚴格 要求。目前，焦化綜合廢水主要是焦化廠外排的循環冷卻水，生活用水等， 目前處理方式通過混凝沉淀處理工藝予以回用，也有部分排入生化處理系 統。部分鋼鐵企業已經開展焦化廢水深度處理及回用，回用途徑包括濕法 熄焦、高爐沖渣、煤場抑塵和直接用于工業循環水等，但這些方法均存在 操作環境差，二次污染產生或轉移、設備、管道腐蝕嚴重等問題。目前研 究最多的幾種深度處理技術有混凝+活性炭吸附技術、超濾+反滲透技術等 組合工藝，處理成本高，推廣應用難度較大。

　　目前焦化綜合廢水深度處理和回用工藝存在的突出問題有以下幾個內 容：1、通過化學藥劑深度處理廢水(如采用生石灰、聚丙烯酰胺等)，該 方法可能會引入二次污染，存在管網及設備腐蝕等問題，增加后續脫鹽費 用，同時該工藝存在占地面積大，藥劑加入量大，水質受絮凝影響效果突 出等問題，水質不容易控制;2、將焦化廢水用于濕法熄焦或高爐沖渣，廢 水中污染物發生了轉移，操作環境差;3、膜法除鹽深度處理后的濃水去向 也是亟需解決的問題。

　　因此對焦化綜合廢水進行深度處理和回用是減少污水外排，降低新水 消耗量的最佳選擇，而尋求一種高效、低成本的焦化綜合廢水深度處理與 回用技術是目前焦化綜合廢水深度處理過程迫切需求。

　　發明內容

　　本發明的目的是要提供一種焦化綜合廢水深度處理回用工藝和裝置， 以降低焦化廢水處理成本，節約大量生產用水，為焦化綜合廢水的深度處 理與回用提供了一條經濟、實用、高效的深度處理工藝和裝置。

　　為實現上述目的，本發明提供了一種焦化綜合廢水深度處理回用工藝， 它包括如下步驟：其特征在于：

　　(1)將焦化綜合廢水經過濾池中的粗、細格柵初步過濾以去除廢水中 的大塊的物質，得到初步過濾后的焦化綜合廢水;

　　(2)將初步過濾后的焦化綜合廢水通過提升泵站提升廢水輸送至多介 質過濾器輸中進行過濾處理，以減少?gòu)U水中較小顆粒的漂浮物、懸浮物的 含量;

　　(3)將過濾后焦化廢水輸送至高密度沉淀池中進行沉淀處理，去除廢 水中的暫時硬度及懸浮物SS;

　　(4)將從高密度沉淀池出來的廢水輸送至曝氣生物濾池，通過曝氣生 物濾池內的微生物絮凝和降解等過程中，降低廢水中的SS、COD、BOD等有 害物質和脫氮除磷;

　　(5)將從曝氣生物濾池中出來的廢水直接用作生化過程中消泡劑用 水、煤場抑塵和生活雜用水;或者：

　　(6)將從曝氣生物濾池中出來的廢水輸送至保安過濾器中進一步過濾 處理，已濾除其中部分懸浮物;

　　(7)將經過保安過濾后的廢水輸送至反滲透裝置中進行進一步除鹽， 所得除鹽廢水回用作工藝循環冷卻水，而反滲透出來的濃水作為高爐爐渣 冷卻沖渣用水、煤場抑塵用水、沖渣用水。

　　作為一種優選方案，所述步驟(4)中曝氣生物濾池的填料為陶粒，填 充高度/濾池高度比為1：1.5～1：3，陶粒粒徑為1.5～6.0mm，陶粒堆積密 度為0.80～0.95g/cm3，陶粒比表面積為2.5～6.0m2/g，陶粒孔隙率為50～ 60%;曝氣生物濾池的底部還鋪設有直徑為100～150mm的卵石。

　　作為又一種優選方案，所述步驟(6)中保安過濾器的濾管材料為陶瓷、 玻璃砂或塑料;過濾孔徑為0.5～120μm;所述保安過濾器前設有加藥點， 分別投加次氯酸鈉殺菌劑和亞硫酸氫鈉作為還原劑。

　　作為又一種優選方案，所述步驟(3)中高密度沉淀池的前端混合絮凝 池中投加絮凝劑聚合硫酸鐵、聚合硫酸鋁、聚合氯化鋁及助凝劑聚丙烯酰 胺和生石灰;高密度沉淀池的中部絮凝部分投加助凝劑聚丙烯酰胺PAM。

　　本發明還提供了一種實現上述焦化綜合廢水深度處理回用工藝的裝 置，包括過濾池、多介質過濾器、高密度沉淀池、曝氣生物濾池、保安過 濾器、反滲透裝置，其特征在于：所述過濾池中設有粗格柵和細格柵，過 濾池的出口通過提升泵與多介質過濾器的進口連接，所述多介質過濾器的 出口與高密度沉淀池的進口連接，高密度沉淀池的進口還連接有設有配藥 裝置的攪拌器，高密度沉淀池的出口與曝氣生物濾池的進口連接，曝氣生 物濾池的出口通過反沖洗水管與保安過濾器的進口連接，保安過濾器的出 口分別通過反沖洗泵與反沖洗水管連接、通過增壓泵與反滲透裝置的進口 連接，保安過濾器的進口還與設有加藥口的進水管連接;反滲透裝置的出 口分別與濃水管和工藝循環冷卻水管連接。

　　進一步地，所述步驟(4)中曝氣生物濾池的填料為陶粒，填充高度/ 濾池高度比為1：1.5～1：3，陶粒粒徑為1.5～6.0mm，陶粒堆積密度為0.80～ 0.95g/cm3，陶粒比表面積為2.5～6.0m2/g，陶�？紫堵蕿�50～60%;曝氣 生物濾池的底部還鋪設有直徑為100～150mm的卵石。

　　更進一步地，所述多介質過濾器內的濾料為粒徑Φ0.5～2mm的無煙煤、 粒徑Φ3～6mm的陶粒或粒徑Φ4～10mm的石英砂。

　　更進一步地，所述高密度沉淀池為長方體結構，高密度沉淀池內部設 有依次貫通的混凝池、絮凝池和斜板沉淀池;所述斜板沉淀池為倒三角形 結構，斜板沉淀池外壁與水平面的傾角為60°。

　　更進一步地，所述曝氣生物濾池為上流式曝氣生物濾池，曝氣生物濾 池底部設有進水管、反沖洗進水管和曝氣管。

　　更進一步地，所述保安過濾器的進口端設有加藥點，保安過濾器中的 濾管材料為陶瓷、玻璃砂或塑料中任一種;保安過濾器的過濾孔徑范圍為 0.5～120μm。

　　本發明的優點在于：

　　其一，該工藝及裝置設計合理，運行成本低廉，解決了焦化綜合廢水 深度處理及回用中的難題，具有很強的工程應用價值;

　　其二，該工藝及裝置解決了焦化廢水的高污染環境下的對操作人員不 安全因素和危害健康的潛在風險;

　　其三，該工藝及裝置操作簡單，運行成本低，出水水質可以滿足不同 用水要求。
