申請日2015.06.11

　　公開(公告)日2015.10.14

　　IPC分類號E03F3/04

　　摘要

　　本實用新型公開了一種用于雨污水管道閉水實驗中提高水頭的裝置，包括涵管管道和與涵管管道連接的豎井，所述豎井上端面上設有井蓋，井蓋上設有通孔，位于通孔周圍的井蓋上設有預埋螺栓;井蓋上安裝有垂直方向設置的加長筒，加長筒的下端面上設有法蘭，法蘭上設有與預埋螺栓位置相對應的安裝孔，在加長筒與通孔之間設有密封圈。本實用新型采用預制好的加長筒，通過與井蓋上的預埋螺栓進行連接和密封，這不僅在安裝過程中減輕施工工人的工作量，還可提高施工效率，并節約了時間和資金。

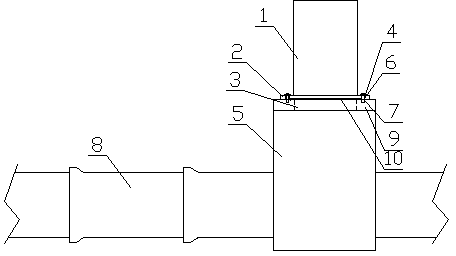

　　摘要附圖



　　權利要求書

　　1.一種用于雨污水管道閉水實驗中提高水頭的裝置，包括涵管管道和與涵管管道連接的豎井，其特征是：所述豎井上端面上設有井蓋，井蓋上設有通孔，位于通孔周圍的井蓋上設有預埋螺栓;井蓋上安裝有垂直方向設置的加長筒，加長筒的下端面上設有法蘭，法蘭上設有與預埋螺栓位置相對應的安裝孔，在加長筒與通孔之間設有密封圈。

　　2.根據權利要求1所述的用于雨污水管道閉水實驗中提高水頭的裝置，其特征是：所述加長筒可為塑料加長筒、鋼管加長筒或水泥管加長筒。

　　說明書

　　一種用于雨污水管道閉水實驗中提高水頭的裝置

　　技術領域

　　本實用屬于雨污水管道閉水實驗裝置。

　　背景技術

　　目前下水管道的閉水實驗，必須在回填前做閉水試驗，現將管道兩端的管堵應封堵嚴密、牢固，管堵經核算可以承受壓力，然后在豎井上端口處通過磚砌起一個高于地面的圓筒，再將磚砌的圓筒與豎井上端口進行抹灰封閉，由于試驗從上游往下游分段進行，閉水試驗的水位，應為試驗段上游管內頂以上2米左右，但是每段實驗完畢后需要將磚砌的圓筒拆掉，這樣就即增大了施工工人的工作量也浪費了材料，且磚砌過程時間較長。

　　發明內容

　　本實用新型的目的在于克服上述現有技術的缺點，提供一種結構簡單，便于安裝和拆除、密封好、可以充分使用的雨污水管道閉水實驗中提高水頭的裝置。

　　本實用新型是通過以下技術方案實現的：

　　一種用于雨污水管道閉水實驗中提高水頭的裝置，包括涵管管道和與涵管管道連接的豎井，所述豎井上端面上設有井蓋，井蓋上設有通孔，位于通孔周圍的井蓋上設有預埋螺栓;井蓋上安裝有垂直方向設置的加長筒，加長筒的下端面上設有法蘭，法蘭上設有與預埋螺栓位置相對應的安裝孔，在加長筒與通孔之間設有密封圈。

　　所述加長筒可為塑料加長筒、鋼管加長筒或水泥管加長筒。

　　本實用新型的優點是：本實用新型采用預制好的加長筒，通過與井蓋上的預埋螺栓進行連接和密封，這不僅在安裝過程中減輕施工工人的工作量，還可可提供施工效率，并節約了時間和資金。
