申請日2015.07.07

　　公開(公告)日2015.09.23

　　IPC分類號C07C233/03; C01D3/14; C07C231/24

　　摘要

　　本發明公開了一種低濃度DMF含鹽廢水的溶劑回收系統，用多個蒸發器與精餾塔組合為一個蒸發精餾系統，并配置相應的再沸器、冷卻系統、回流系統、負壓系統和出鹽系統，采用雙效或多效蒸發精餾處理低濃度DMF含鹽廢水;通過設定各效精餾塔的操作壓力，將前一效精餾塔塔頂蒸汽作為后一效精餾塔蒸發器的熱源，以有效地利用前一效蒸汽的冷凝潛熱，本發明采用蒸發器與精餾塔相結合，提出了一種多效蒸發精餾的系統，不僅能夠解決含鹽DMF廢水精餾時堵塔的問題，而且工藝簡單、能耗低，可以得到高純度的鹽及DMF產品。本發明的DMF含鹽廢水的溶劑回收方法所耗蒸汽為普通單塔精餾時的30～55%。

　　權利要求書

　　1.一種低濃度DMF含鹽廢水的溶劑回收系統，包括一效蒸發器(3)、一效精餾塔(1)、 塔釜再沸器(4)和二效精餾塔(2)，其特征是一效蒸發器(3)底部的進料口連接DMF含 鹽廢水(A1)，一效蒸發器(3)的頂部通過管路與一效精餾塔(1)的底部連接，一效精餾 塔(1)的底部通過管路與二效精餾塔(2)的中部連接，一效精餾塔(1)的頂部通過管路貫 穿塔釜再沸器(4)后與回流系統(J1)連接;一效蒸發器(3)的上部通過管路與熱源(F1) 連接，一效蒸發器(3)的下部通過管路與冷凝液(G1)連接;二效精餾塔(2)的頂部通過 管路與冷卻系統(H1)連接后分兩路，一路與負壓系統(I1)連接后與尾氣回收系統(D1) 連接，另一路通過管路連接回流系統(J1)，二效精餾塔(2)的底部分兩路，一路通過管路 連接塔釜再沸器(4)后再與二效精餾塔(2)的塔底蒸汽入口連接，另一路通過管路連接塔 釜出料泵(5)后與塔釜液罐區(E1)連接;回流系統(J1)通過管路分兩路，一路分別與一 效精餾塔(1)和二效精餾塔(2)的塔頂連接，另一路與塔頂冷凝液罐區(B1)連接;一效 蒸發器(3)的底部通過管路與出鹽系統(K1)相連后與儲鹽罐區(C1)連接。

　　2.一種低濃度DMF含鹽廢水的溶劑回收系統，包括一效蒸發器(14)、一效精餾塔(11)、 二效蒸發器(15)、二效精餾塔(12)，塔釜再沸器(16)、三效精餾塔(13)，其特征是 一效蒸發器(14)底部的進料口連接DMF含鹽廢水(A2)，一效蒸發器(14)的頂部通過 管路與一效精餾塔(11)的底部連接，一效精餾塔(11)的底部通過管路分別與一效蒸發器 (14)和二效蒸發器(15)的底部相連，一效精餾塔(11)的頂部通過管路貫穿二效蒸發器 (15)后與回流系統(J2)連接;一效蒸發器(14)的上部通過管路與熱源(F2)連接，一 效蒸發器(14)的下部通過管路與冷凝液(G2)連接;二效蒸發器(15)的頂部通過管路與 二效精餾塔(12)的底部連接，二效精餾塔(12)的頂部通過管路貫穿塔釜再沸器(16)后 與回流系統(J2)連接，二效精餾塔(12)的底部通過管路與三效精餾塔(13)的中部連接; 三效精餾塔(13)的頂部通過管路與冷卻系統(H2)連接后分兩路，一路與負壓系統(I2) 連接后與尾氣回收系統(D2)連接，另一路通過管路連接回流系統(J2)，三效精餾塔(13) 的底部分兩路，一路通過管路連接塔釜再沸器(16)后再與三效精餾塔(13)的塔底蒸汽入 口連接，另一路通過管路連接塔釜出料泵(17)后與塔釜液罐區(E2)連接;回流系統(J2) 通過管路分兩路，一路分別與一效精餾塔(11)、二效精餾塔(12)和三效精餾塔(13)的 塔頂連接，另一路與塔頂冷凝液罐區(B2)連接;一效蒸發器(14)的底部和二效蒸發器(15) 的底部分別通過管路與出鹽系統(K2)相連后與儲鹽罐區(C2)連接。

　　3.根據權利要求1或2所述的一種低濃度DMF含鹽廢水的溶劑回收系統，其特征在于 所述塔釜再沸器是熱虹吸式再沸器、釜式再沸器、降膜式再沸器或一次通過式再沸器。

　　4.根據權利要求3所述的一種低濃度DMF含鹽廢水的溶劑回收系統，其特征在于所述 塔釜再沸器是熱虹吸式再沸器。

　　5.根據權利要求1或2所述的一種低濃度DMF含鹽廢水的溶劑回收系統，其特征在于 所述負壓系統是液環真空泵、噴射真空泵和羅茨真空泵至少一種。

　　6.根據權利要求1或2所述的一種低濃度DMF含鹽廢水的溶劑回收系統，其特征在于 所述回流系統主要由回流罐、回流泵和流量控制系統組成。

　　說明書

　　一種低濃度DMF含鹽廢水的溶劑回收系統

　　技術領域

　　本發明涉及一種低濃度DMF含鹽廢水的溶劑回收系統。

　　背景技術

　　DMF又稱N,N-二甲基甲酰胺，是一種無色透明的液體，可與水、醇、酯、酮、醚、不 飽和烴及芳香烴混溶，被稱為“萬能溶劑”，廣泛應用于石油化工、有機合成、制藥、人造 革等領域，因而在化工生產過程中會產生大量的DMF廢水。目前，工業生產上對于高濃度 的DMF廢水多采用精餾的方法處理，對于低濃度的DMF廢水多采用多效精餾的方法。DMF 在酸性或堿性條件下受熱易分解為甲酸和二甲胺，甲酸和二甲胺的存在會嚴重影響DMF產 品的質量，對設備造成嚴重腐蝕。因此在處理DMF廢水之前多采用加酸或堿將DMF廢水中 和成中性，然后再進行后續處理，中和的過程中會產生鹽，對于低濃度含鹽DMF廢水的處 理，采用精餾的方法會導致精餾塔堵塞等問題。

　　專利CN200510061857.5公開了一種含DMF廢水的三效回收方法，專利 CN201310304564.X公開了一種含DMF廢水的四效精餾回收方法，雖然這些方法大大節省了 DMF廢水的回收能耗，但是都未考慮DMF廢水中鹽的堵塔問題。專利CN200820120577.6 公開了一種DMF回收液精餾前的處理裝置，專利CN201320014613.1公開了一種DMF廢水 回收殘?jiān)�蒸發鍋，這些專利考慮了DMF廢水中鹽的堵塔問題，但是其前處理及后處理工藝 繁瑣，工業化設備投資及能耗都較大。

　　發明內容

　　本發明的目的是克服現有技術的不足，提供一種低濃度DMF含鹽廢水的溶劑回收系統。

　　本發明的第二個目的是提供第二種低濃度DMF含鹽廢水的溶劑回收系統。

　　本發明的技術方案概述如下：

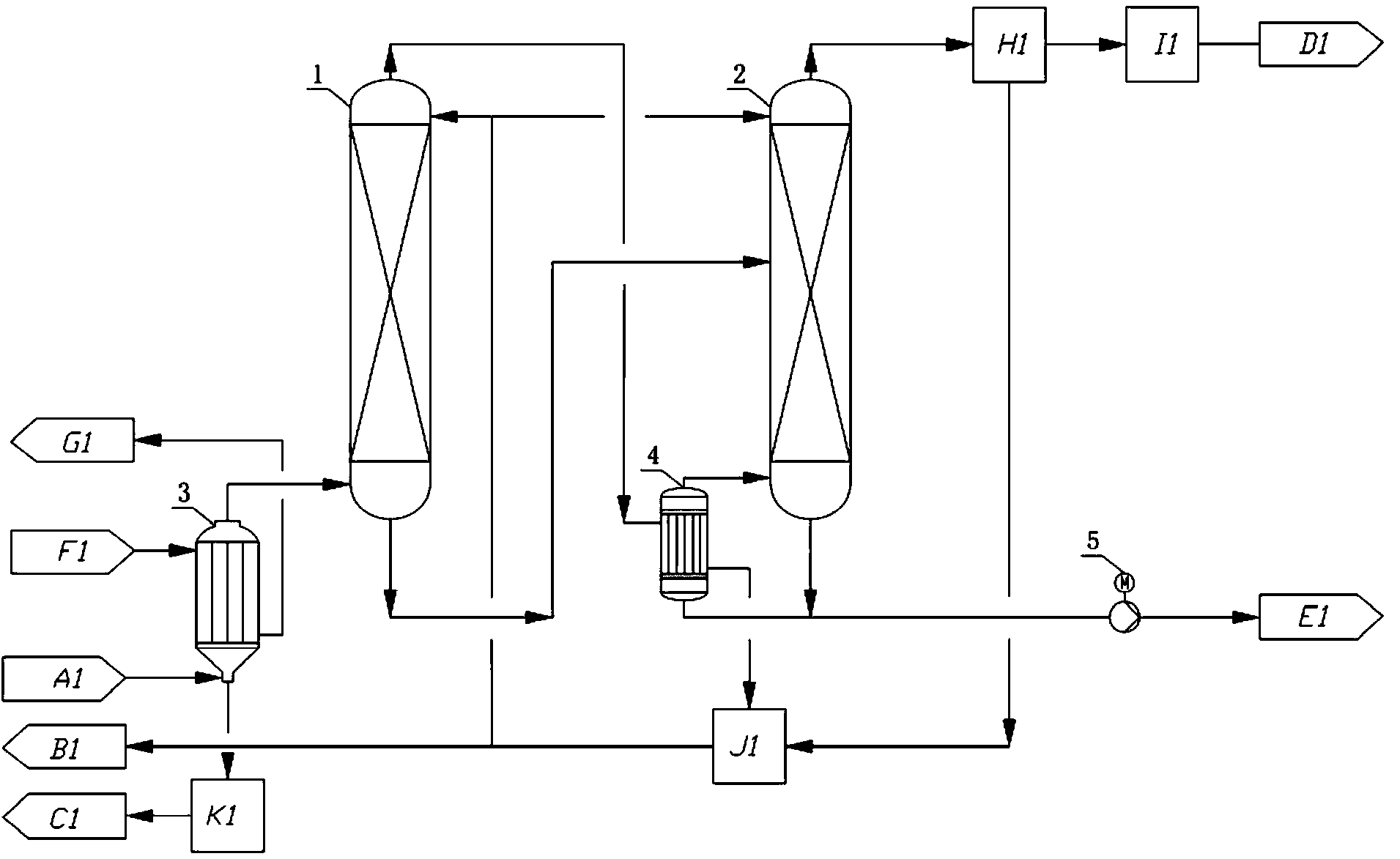

　　一種低濃度DMF含鹽廢水的溶劑回收系統，包括一效蒸發器3、一效精餾塔1、塔釜再 沸器4和二效精餾塔2，一效蒸發器3底部的進料口連接DMF含鹽廢水A1，一效蒸發器3 的頂部通過管路與一效精餾塔1的底部連接，一效精餾塔1的底部通過管路與二效精餾塔2 的中部連接，一效精餾塔1的頂部通過管路貫穿塔釜再沸器4后與回流系統J1連接;一效蒸 發器3的上部通過管路與熱源F1連接，一效蒸發器3的下部通過管路與冷凝液G1連接;二 效精餾塔2的頂部通過管路與冷卻系統H1連接后分兩路，一路與負壓系統I1連接后與尾氣 回收系統D1連接，另一路通過管路連接回流系統J1，二效精餾塔2的底部分兩路，一路通 過管路連接塔釜再沸器4后再與二效精餾塔2的塔底蒸汽入口連接，另一路通過管路連接塔 釜出料泵5后與塔釜液罐區E1連接;回流系統J1通過管路分兩路，一路分別與一效精餾塔 1和二效精餾塔2的塔頂連接，另一路與塔頂冷凝液罐區B1連接;一效蒸發器3的底部通過 管路與出鹽系統K1相連后與儲鹽罐區C1連接。

　　第二種低濃度DMF含鹽廢水的溶劑回收系統，包括一效蒸發器14、一效精餾塔11、二 效蒸發器15、二效精餾塔12，塔釜再沸器16、三效精餾塔13，一效蒸發器14底部的進料口 連接DMF含鹽廢水A2，一效蒸發器14的頂部通過管路與一效精餾塔11的底部連接，一效 精餾塔11的底部通過管路分別與一效蒸發器14和二效蒸發器15的底部相連，一效精餾塔 11的頂部通過管路貫穿二效蒸發器15后與回流系統J2連接;一效蒸發器14的上部通過管路 與熱源F2連接，一效蒸發器14的下部通過管路與冷凝液G2連接;二效蒸發器15的頂部通 過管路與二效精餾塔12的底部連接，二效精餾塔12的頂部通過管路貫穿塔釜再沸器16后與 回流系統J2連接，二效精餾塔12的底部通過管路與三效精餾塔13的中部連接;三效精餾塔 13的頂部通過管路與冷卻系統H2連接后分兩路，一路與負壓系統I2連接后與尾氣回收系統 D2連接，另一路通過管路連接回流系統J2，三效精餾塔13的底部分兩路，一路通過管路連 接塔釜再沸器16后再與三效精餾塔13的塔底蒸汽入口連接，另一路通過管路連接塔釜出料 泵17后與塔釜液罐區E2連接;回流系統J2通過管路分兩路，一路分別與一效精餾塔11、 二效精餾塔12和三效精餾塔13的塔頂連接，另一路與塔頂冷凝液罐區B2連接;一效蒸發 器14的底部和二效蒸發器15的底部分別通過管路與出鹽系統K2相連后與儲鹽罐區C2連接。

　　所述塔釜再沸器是熱虹吸式再沸器、釜式再沸器、降膜式再沸器或一次通過式再沸器。

　　所述塔釜再沸器是熱虹吸式再沸器。

　　所述負壓系統是液環真空泵、噴射真空泵和羅茨真空泵至少一種。

　　所述回流系統主要由回流罐、回流泵和流量控制系統組成。

　　所述各效精餾塔可以共用一套或分別設置回流系統，優選分別設置回流系統。

　　本發明采用蒸發器與精餾塔相結合，提出了一種多效蒸發精餾的系統，不僅能夠解決含 鹽DMF廢水精餾時堵塔的問題，而且工藝簡單、能耗低，可以得到高純度的鹽及DMF產品。 本發明的DMF含鹽廢水的溶劑回收方法所耗蒸汽為普通單塔精餾時的30～55%。
