申請日2015.09.09
公開(公告)日2016.12.21
IPC分類號C02F11/14; B01F7/06
摘要
本發明涉及一種絮凝劑與污泥的混合管，包括固定安裝的管套及活動安裝于管套中的攪拌軸，攪拌軸上帶有螺旋葉片;所述管套的管壁帶有中空結構，所述管壁的一端安裝有絮凝劑導入管，管套的內壁間隔設有與管壁內腔連通的通孔，相鄰?fù)ǹ字g的間距從管套的進料端向出料端逐漸增大。本發明采用管道漸變式導入絮凝劑與污泥進行混合，其混合效果好、速度快，實現連續混合。

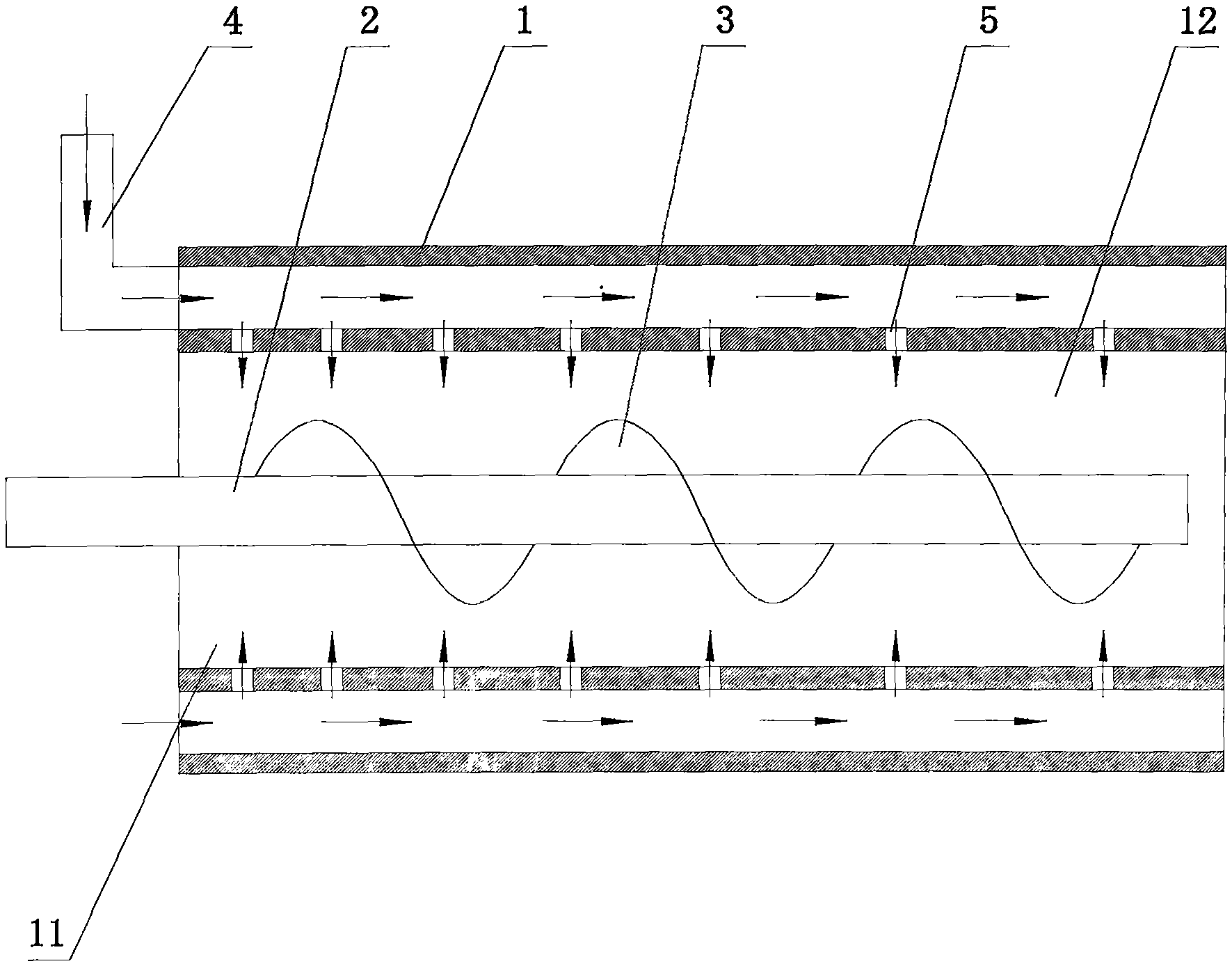

摘要附圖
權利要求書
1.一種絮凝劑與污泥的混合管，其特征在于：包括固定安裝的管套(1)及活動安裝于管套(1)中的攪拌軸(2)，攪拌軸(2)上帶有螺旋葉片(3);所述管套(1)的管壁帶有中空結構，所述管壁的一端安裝有絮凝劑導入管(4)，管套(1)的內壁間隔設有與管壁內腔連通的通孔(5)，相鄰?fù)ǹ?5)之間的間距從管套(1)的進料端(11)向出料端(12)逐漸增大。
說明書
絮凝劑與污泥的混合管
技術領域
本發明涉及環保設備技術領域，特別涉及污泥的處理裝置。
背景技術
在污泥脫水前，要進行污泥調節，所謂污泥調節也稱污泥的化學調質。污泥濃縮一般只能使其含水率降到85%左右，要進一步降低含水率，減少體積，就要把污泥中結合水分離出來，也就是使這部分水對固體顆粒的附著力減弱，使顆粒失穩長大�，F(xiàn)在通用做法是在污泥壓濾前設置污泥調制池，用來對污泥進行化學調制，投加三氯化鐵、石灰等有機無機絮凝劑，絮凝劑作用污泥絮凝時間一般在5-10min。而污泥調制池占地面積和投資比較大，絮凝劑與污泥的混合一般采用低轉速槳式攪拌器或者雙曲面攪拌器，混合效果不理想。
發明內容
本申請人針對現有技術的上述缺點，進行研究和改進，提供一種絮凝劑與污泥的混合管，其采用管壁導入絮凝劑的方式，實現絮凝劑與污泥的均勻、快速混合，提高了混合效果及效率。
為了解決上述問題，本發明采用如下方案：
一種絮凝劑與污泥的混合管，包括固定安裝的管套及活動安裝于管套中的攪拌軸，攪拌軸上帶有螺旋葉片;所述管套的管壁帶有中空結構，所述管壁的一端安裝有絮凝劑導入管，管套的內壁間隔設有與管壁內腔連通的通孔，相鄰?fù)ǹ字g的間距從管套的進料端向出料端逐漸增大。
本發明的技術效果在于：
本發明采用管道漸變式導入絮凝劑與污泥進行混合，其混合效果好、速度快，實現連續混合，效率高。
