申請日2016.05.30

　　公開(公告)日2016.08.10

　　IPC分類號C02F9/10; C02F1/44

　　摘要

　　本發明提供了一種高效節能含鹽廢水處理系統及方法，處理系統包括依次連通的預處理裝置、管式膜裝置及后處理裝置;所述管式膜裝置包括前續管式微濾膜及后續管式微濾膜;處理方法包括預處理、固液分離處理及后續處理。本發明的一種高效節能含鹽廢水處理系統及方法，采用管式膜裝置，即多級管式微濾膜對含鹽廢水進行處理，可高效的去除廢水中的污染物，且可使含有污泥顆粒的廢水進入膜系統進行直接的固液分離，有效地縮短了工藝流程，降低了系統占地面積，解決了現有技術的出水效果差，對環境會造成二次污染，運行能耗高，占地面積大，以及投入成本高的問題，具有進行推廣應用的價值。

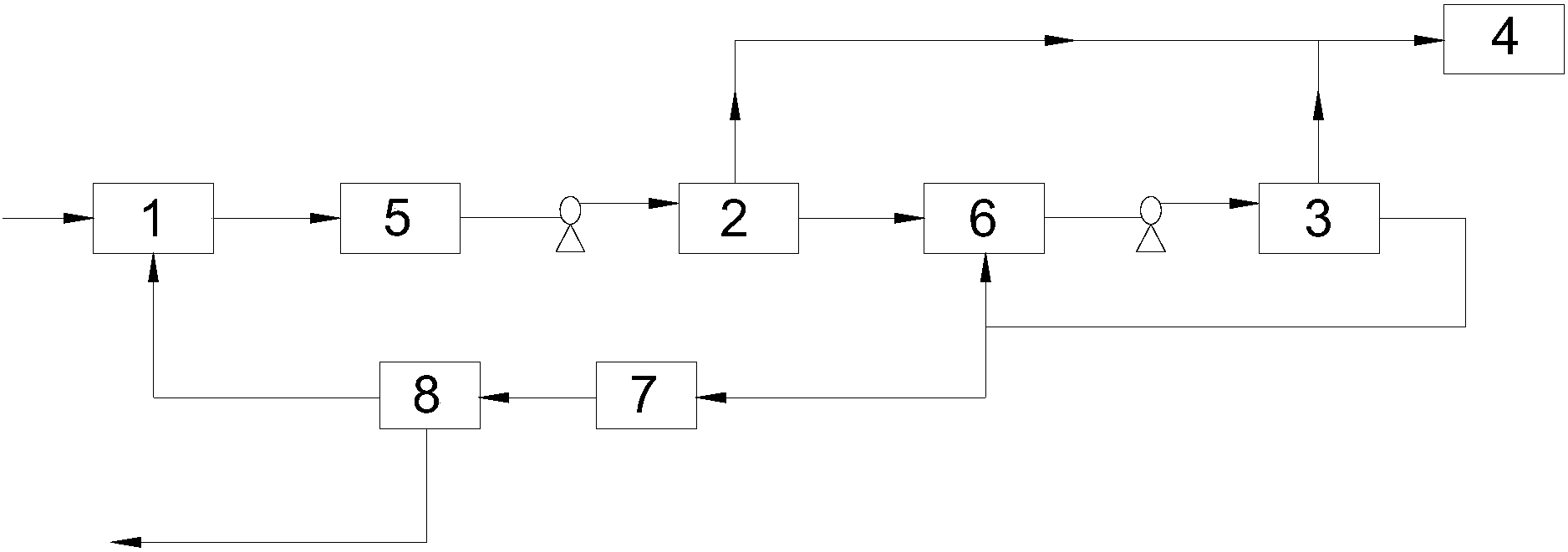

　　摘要附圖



　　權利要求書

　　1.一種高效節能含鹽廢水處理系統，其特征在于，包括依次連通的預處理裝置、管式膜裝置及后處理裝置;所述管式膜裝置包括前續管式微濾膜及后續管式微濾膜，所述前續管式微濾膜的供料泵為低壓離心泵，所述后續管式微濾膜的供料泵為高壓離心泵。

　　2.根據權利要求1所述的一種高效節能含鹽廢水處理系統，其特征在于，所述前續管式微濾膜的數量至少為1組，后續管式微濾膜的數量為1組，前續管式微濾膜之間及前續管式微濾膜與后續管式微濾膜之間的連接方式為串聯或并聯或串、并聯結合。

　　3.根據權利要求1所述的一種高效節能含鹽廢水處理系統，其特征在于，所述高壓離心泵為立式多級離心泵。

　　4.根據權利要求1所述的一種高效節能含鹽廢水處理系統，其特征在于，所述預處理裝置包括一級反應裝置及二級反應裝置，所述一級反應裝置及二級反應裝置均配置攪拌裝置。

　　5.根據權利要求1所述的一種高效節能含鹽廢水處理系統，其特征在于，所述后處理裝置包括分鹽裝置、膜濃縮裝置及蒸發結晶裝置。

　　6.根據權利要求5所述的一種高效節能含鹽廢水處理系統，其特征在于，所述膜濃縮裝置為反滲透膜裝置、電滲析膜裝置、膜蒸餾裝置及正滲透膜裝置中的一種或幾種組合。

　　7.根據權利要求1所述的一種高效節能含鹽廢水處理系統，其特征在于，還包括第一膜前中間水箱及第二膜前中間水箱，所述第一膜前中間水箱設置在預處理裝置與管式膜裝置之間，所述第二膜前中間水箱設置在前續管式微濾膜與后續管式微濾膜之間。

　　8.根據權利要求7所述的一種高效節能含鹽廢水處理系統，其特征在于，還包括污泥貯槽及污泥脫水機，所述污泥貯槽設置在第二膜前中間水箱與預處理裝置之間，所述污泥脫水機設置在污泥貯槽與預處理裝置之間。

　　9.一種基于權利要求1-8任一項所述處理系統的高效節能含鹽廢水處理方法，其特征在于，包括如下步驟：

　　步驟1，預處理，在所述一級反應裝置中投加堿性物質，在所述二級反應裝置中投加純堿，含鹽廢水流入一級反應裝置及二級反應裝置，所述攪拌裝置對廢水進行攪拌，廢水中的鈣、鎂、氟及硅元素等易結垢物質形成可沉降性固體物質，廢水流入第一膜前中間水箱，進行水質調節，均質后流入前續管式微濾膜進行初步固液分離;

　　步驟2，固液分離處理，含鹽廢水由所述第一膜前中間水箱流入所述前續管式微濾膜進行濃縮，濃水含固率為1%-2%，廢水處理規模大于15m3/h時，前續管式微濾膜的數量為2個以上，前續管式微濾膜濃水進入所述后續管式微濾膜繼續濃縮，廢水采用部分循環式錯流過濾，經后續管式微濾膜處理后濃水一部分返回所述第二膜前中間水箱，一部分排放至污泥貯槽;

　　步驟3，后續處理，所述管式膜裝置濾出液流入所述后處理裝置，生成結晶鹽，處理后的出水回用。

　　10.根據權利要求9所述的一種高效節能含鹽廢水處理方法，其特征在于，所述后續管式微濾膜的濾出液量及濃水外排量之和與前續管式微濾膜的濃水外排量之和相當。

　　說明書

　　一種高效節能含鹽廢水處理系統及方法

　　技術領域

　　本發明涉及含鹽廢水處理技術領域，尤其是涉及一種高效節能含鹽廢水處理系統及方法。

　　背景技術

　　電力、冶金、化工、海水淡化、印染及造紙等工業生產過程中產生的廢水，通常含有較高的硬度和較高的鹽分。較高的硬度主要是指污水中的鈣、鎂離子的總濃度高，這樣的廢水如果未經處理直接排放，會造成水體和土壤的鹽堿化，危害自然環境。

　　目前，對于這種高硬度廢水的軟化方法，主要包括化學法和離子交換法�；瘜W(xué)法在各種高含鹽廢水去除鈣、鎂的實際應用中最為普遍。其主要機理是向廢水中投加一定的化學藥劑，使鈣、鎂離子形成難溶鹽而沉淀或絮凝，進而除去，該方法通常設置兩級反應池及兩級澄清池，占地面積較大。離子交換法在廢水去硬度、生產軟化水方面應用也較廣泛。離子交換法能有效去除鈣、鎂結垢離子，但是樹脂或其他載體在使用過程中都存在再生問題，再生過程中一般都需要再生藥劑，其費用昂貴且存在對環境的二次污染的問題，不適于高硬度廢水軟化的需要。

　　現今，亟需一種高效節能含鹽廢水處理系統及方法，能有效去除工業含鹽廢水中的鹽分及懸浮污染物，降低廢水的濁度，出水效果好，節能環保，且系統占地面積小，投入成本低。

　　發明內容

　　本發明的目的在于提供一種高效節能含鹽廢水處理系統及方法，以解決現有技術中含鹽廢水處理系統的出水效果較差，對環境會造成二次污染，運行能耗高，占地面積大，及投入成本高的問題。

　　為了實現上述目的，本發明采用以下技術方案：

　　本發明提供的一種高效節能含鹽廢水處理系統，包括依次連通的預處理裝置、管式膜裝置及后處理裝置;所述管式膜裝置包括前續管式微濾膜及后續管式微濾膜，所述前續管式微濾膜的供料泵為低壓離心泵，所述后續管式微濾膜的供料泵為高壓離心泵。

　　進一步，所述前續管式微濾膜的數量至少為1組，后續管式微濾膜的數量為1組，前續管式微濾膜之間及前續管式微濾膜與后續管式微濾膜之間的連接方式為串聯或并聯或串、并聯結合。該技術方案的技術效果在于：通常情況下，設置兩級管式微濾膜，即1組前續管式微濾膜及1組后續管式微濾膜，當廢水處理規模大于15m3/h時，設置多級管式微濾膜，即2組以上前續管式微濾膜及1組后續管式微濾膜;經過前續管式微濾膜及后續管式微濾膜的作用，廢水中的可沉降性固體物質被分離出來，達到固液分離的目的。

　　進一步，所述高壓離心泵為立式多級離心泵。該技術方案的技術效果在于：立式多級離心泵的體積小、重量輕、噪聲低、節能效果顯著，檢修、更換方便。

　　進一步，所述預處理裝置包括一級反應裝置及二級反應裝置，所述一級反應裝置及二級反應裝置均配置攪拌裝置。該技術方案的技術效果在于：一級反應裝置中投加堿性物質，二級反應裝置中投加純堿，使廢水中的鈣、鎂、氟及硅元素等易結垢物質形成可沉降性固體物質，以濾出;一級反應裝置及二級反應裝置均配置攪拌裝置，可使反應更快速、充分地進行。

　　進一步，所述后處理裝置包括分鹽裝置、膜濃縮裝置及蒸發結晶裝置。該技術方案的技術效果在于：廢水經分鹽裝置、膜濃縮裝置及蒸發結晶裝置處理后，生成結晶鹽，并且處理后的廢水可再次回用;分鹽裝置包括納濾裝置及電滲析裝置。

　　進一步，所述膜濃縮裝置為反滲透膜裝置、電滲析膜裝置、膜蒸餾裝置及正滲透膜裝置中的一種或幾種組合。該技術方案的技術效果在于：廢水經反滲透膜裝置、電滲析膜裝置、膜蒸餾裝置及正滲透膜裝置中的一種或幾種組合的處理后，高硬度元素被進一步去除，達到回用的標準。

　　進一步，還包括第一膜前中間水箱及第二膜前中間水箱，所述第一膜前中間水箱設置在預處理裝置與管式膜裝置之間，所述第二膜前中間水箱設置在前續管式微濾膜與后續管式微濾膜之間。該技術方案的技術效果在于：預處理裝置出水，在第一膜前中間水箱中進行水質調節，均質后流入前續管式微濾膜進行初步固液分離;經后續管式微濾膜處理后的廢水，大部分返回第二膜前中間水箱，實現部分循環式錯流過濾，更有效地對廢水進行固液分離。

　　進一步，還包括污泥貯槽及污泥脫水機，所述污泥貯槽設置在第二膜前中間水箱與預處理裝置之間，所述污泥脫水機設置在污泥貯槽與預處理裝置之間。該技術方案的技術效果在于：廢水中的固體物質，由第二膜前中間水箱進入污泥貯槽，再經過污泥脫水機的作用，將污泥中的水分離出來，以實現回用。

　　一種高效節能含鹽廢水處理方法，包括如下步驟：

　　步驟1，預處理，在所述一級反應裝置中投加堿性物質，在所述二級反應裝置中投加純堿，含鹽廢水流入一級反應裝置及二級反應裝置，所述攪拌裝置對廢水進行攪拌，廢水中的鈣、鎂、氟及硅元素等易結垢物質形成可沉降性固體物質，廢水流入第一膜前中間水箱，進行水質調節，均質后流入前續管式微濾膜進行初步固液分離;

　　步驟2，固液分離處理，含鹽廢水由所述第一膜前中間水箱流入所述前續管式微濾膜進行濃縮，濃水含固率為1%-2%，廢水處理規模大于15m3/h時，前續管式微濾膜的數量為2組以上，前續管式微濾膜濃水進入所述后續管式微濾膜繼續濃縮，廢水采用部分循環式錯流過濾，經后續管式微濾膜處理后濃水一部分返回所述第二膜前中間水箱，一部分排放至污泥貯槽;

　　步驟3，后續處理，所述管式膜裝置濾出液流入所述后處理裝置，生成結晶鹽，處理后的出水回用。

　　進一步，所述后續管式微濾膜的濾出液量及濃水外排量之和與前續管式微濾膜的濃水外排量之和相當。

　　本發明提供的一種高效節能含鹽廢水處理系統及方法，采用管式膜裝置對含鹽廢水進行處理，管式微濾膜具有耐強性和耐化學腐蝕性的特點，可高效的去除廢水中的污染物，且可使含有污泥顆粒的廢水進入膜系統直接進行固液分離，省去了澄清沉淀池、多介質過濾、砂濾、碳濾、超濾及離子交換等單元技術，有效地縮短了工藝流程，降低了系統占地面積，解決了現有的含鹽廢水處理系統的出水效果差，對環境會造成二次污染，運行能耗高，占地面積大，及投入成本高的問題，適于進行推廣應用
