　　摘要

　　本發明涉及污泥處理設備領域，尤其涉及一種污泥穩定干化處理系統，它包括壓干筒，所述的壓干筒內設置有安裝塊，所述的安裝塊上設置有支撐氣缸，所述的支撐氣缸上設置有與盛裝容器配合的支撐板，所述的壓干筒的上蓋板下方設置壓干氣缸，所述的壓干氣缸上設置有與盛裝容器配合的壓干板，所述的壓干筒的側板上開設有與盛裝容器配合的取料槽、底板內側設置有電熱層、上蓋板上開設有通氣孔;本發明的目的是提供一種污泥穩定干化處理系統，在壓干筒的下方設置電熱層，通過電熱層將壓出的水分進行蒸發，并通過蒸發后的水蒸氣對壓干處理后的污泥進行二次蒸干，進而提高干化處理的效果，同時降低了水分處理的成本。

　　摘要附圖



　　權利要求書

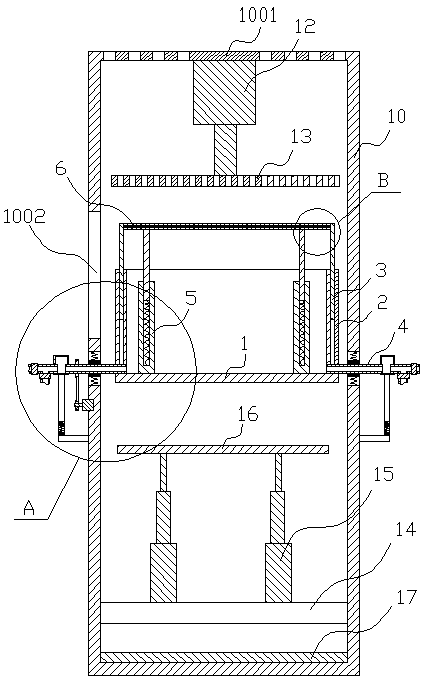

　　1.一種污泥穩定干化處理系統，它包括壓干筒(10)，其特征在于，所述的壓干筒(10)內設置有安裝塊(14)，所述的安裝塊(14)上設置有支撐氣缸(15)，所述的支撐氣缸(15)上設置有與盛裝容器配合的支撐板(16)，所述的壓干筒(10)的上蓋板(1001)下方設置壓干氣缸(12)，所述的壓干氣缸(12)上設置有與盛裝容器配合的壓干板(13)，所述的壓干筒(10)的側板上開設有與盛裝容器配合的取料槽(1002)、底板內側設置有電熱層(17)、上蓋板(1001)上開設有通氣孔。

　　2.根據權利要求1所述的一種污泥穩定干化處理系統，其特征在于，所述的盛裝容器包括底板(1)和側板(2)，所述的側板(2)的底部連通有穿出壓干筒(10)的進料管(4)，所述的側板(2)為中空結構，且中空部位套接有內套板(3)，所述的內套板(3)上部設置有過濾層(6)。

　　3.根據權利要求2所述的一種污泥穩定干化處理系統，其特征在于，所述的進料管(4)設置有兩根，且對稱設置;所述的壓干筒(10)與進料管(4)配合的部位開設有配合槽，且配合槽內設置有與進料管(4)套接配合的軸承套(19)，所述的軸承套(19)與配合槽壁之間通過第二彈簧(18)連接。

　　4.根據權利要求3所述的一種污泥穩定干化處理系統，其特征在于，所述的過濾層(6)包括兩層與內套板(3)連接的壓縮網板(601)，且兩層壓縮網板(601)之間設置有一層分子濾膜(602)。

　　5.根據權利要求3所述的一種污泥穩定干化處理系統，其特征在于，所述的底板(1)的內表面設置有伸縮桿(5)，所述的伸縮桿(5)的上端與過濾層(6)連接。

　　6.根據權利要求5所述的一種污泥穩定干化處理系統，其特征在于，所述的伸縮桿(5)包括設置在底板(1)上的外套管(501)，所述的外套管(501)的內部套接有內套管(502)，所述的內套管(502)的底部通過第一彈簧(503)與外套管(501)的內底面連接。

　　7.根據權利要求3所述的一種污泥穩定干化處理系統，其特征在于，所述的進料管(4)上設置有進料閥(9)，且進料管(4)位于進料閥(9)與盛裝容器之間的部位連接有出液管(7)，所述的出液管(7)上設置有出料閥(8)。

　　8.根據權利要求7所述的一種污泥穩定干化處理系統，其特征在于，所述的出液管(7)與進料管(4)連通的部位設置有過濾膜。

　　9.根據權利要求3-8任一項所述的一種污泥穩定干化處理系統，其特征在于，一根進料管(4)通過皮帶輪(20)和皮帶(21)與壓干筒(10)外側設置的電機(11)連接，所述的進料管(4)上設置有進料箱(22)，所述的進料箱(22)通過支架(23)設置在壓干筒(10)上，且支架(23)有一段為豎直設置的第三彈簧(24);所述的進料管(4)分為兩段，且均與進料箱(22)連通，且皮帶輪(20)設置在靠近壓干筒(10)的一段進料管(4)上，此段進料管(4)與進料箱(22)配合的部位設置有密封套(25);出液管(7)位于遠離壓干筒(10)的一段進料管(4)上。

　　10.根據權利要求9所述的一種污泥穩定干化處理系統，其特征在于，所述的支撐氣缸(15)為多段式氣缸，所述的壓干板(13)上開設有通氣孔。

　　說明書

　　一種污泥穩定干化處理系統

　　技術領域

　　本發明涉及污泥處理設備領域，尤其涉及一種污泥穩定干化處理系統。

　　背景技術

　　城市化污水的收集和處理會伴隨污泥的產生，污泥中含有大量的有機質和營養元素，有農用資源化價值，另一方面，污泥中含有大量的重金屬物質、病原體、病毒微生物和大量的毒性有機物，很容易造成二次污染，因此需要對污泥進行處理。

　　而現有的污水處理前大多需要將污泥進行干化處理，現有的干化處理大多采用機械壓榨法，即壓干處理，現有的壓干處理大多都設置有一個盛裝容器，盛裝容器底部為分子濾膜，上部設置有壓縮部件，通過壓縮部件將污泥中的水分從分子濾膜壓出，實現干化的效果，但是現有的壓干裝置，壓縮效果不是很理想，污泥中會殘存較多的水分，同時也需要多壓出來的水分進行二次處理，提高了處理成本。

　　發明內容

　　本發明的目的是提供一種污泥穩定干化處理系統，在壓干筒的下方設置電熱層，通過電熱層將壓出的水分進行蒸發，并通過蒸發后的水蒸氣對壓干處理后的污泥進行二次蒸干，進而提高干化處理的效果，同時降低了水分處理的成本。

　　為了實現以上目的，本發明采用的技術方案為：一種污泥穩定干化處理系統，它包括壓干筒(10)，所述的壓干筒(10)內設置有安裝塊(14)，所述的安裝塊(14)上設置有支撐氣缸(15)，所述的支撐氣缸(15)上設置有與盛裝容器配合的支撐板(16)，所述的壓干筒(10)的上蓋板(1001)下方設置壓干氣缸(12)，所述的壓干氣缸(12)上設置有與盛裝容器配合的壓干板(13)，所述的壓干筒(10)的側板上開設有與盛裝容器配合的取料槽(1002)、底板內側設置有電熱層(17)、上蓋板(1001)上開設有通氣孔。

　　進一步的，所述的盛裝容器包括底板(1)和側板(2)，所述的側板(2)的底部連通有穿出壓干筒(10)的進料管(4)，所述的側板(2)為中空結構，且中空部位套接有內套板(3)，所述的內套板(3)上部設置有過濾層(6)。

　　進一步的，所述的進料管(4)設置有兩根，且對稱設置;所述的壓干筒(10)與進料管(4)配合的部位開設有配合槽，且配合槽內設置有與進料管(4)套接配合的軸承套(19)，所述的軸承套(19)與配合槽壁之間通過第二彈簧(18)連接。

　　進一步的，所述的過濾層(6)包括兩層與內套板(3)連接的壓縮網板(601)，且兩層壓縮網板(601)之間設置有一層分子濾膜(602)。

　　進一步的，所述的底板(1)的內表面設置有伸縮桿(5)，所述的伸縮桿(5)的上端與過濾層(6)連接。

　　進一步的，所述的伸縮桿(5)包括設置在底板(1)上的外套管(501)，所述的外套管(501)的內部套接有內套管(502)，所述的內套管(502)的底部通過第一彈簧(503)與外套管(501)的內底面連接。

　　進一步的，所述的進料管(4)上設置有進料閥(9)，且進料管(4)位于進料閥(9)與盛裝容器之間的部位連接有出液管(7)，所述的出液管(7)上設置有出料閥(8)。

　　進一步的，所述的出液管(7)與進料管(4)連通的部位設置有過濾膜。

　　進一步的，一根進料管(4)通過皮帶輪(20)和皮帶(21)與壓干筒(10)外側設置的電機(11)連接，所述的進料管(4)上設置有進料箱(22)，所述的進料箱(22)通過支架(23)設置在壓干筒(10)上，且支架(23)有一段為豎直設置的第三彈簧(24);所述的進料管(4)分為兩段，且均與進料箱(22)連通，且皮帶輪(20)設置在靠近壓干筒(10)的一段進料管(4)上，此段進料管(4)與進料箱(22)配合的部位設置有密封套(25);出液管(7)位于遠離壓干筒(10)的一段進料管(4)上。

　　進一步的，所述的支撐氣缸(15)為多段式氣缸，所述的壓干板(13)上開設有通氣孔。

　　本發明的有益效果為：

　　1、在壓干筒的下方設置電熱層，通過電熱層將壓出的水分進行蒸發，并通過蒸發后的水蒸氣對壓干處理后的污泥進行二次蒸干，進而提高干化處理的效果，同時降低了水分處理的成本。

　　2、盛裝容器可以使污泥從盛裝容器的下方進入到容器，在容器的上方設置過濾層，利用水和泥的物理性質，水在上層，泥在下層，進而可以自動的將水分從過濾層排出，使容器中的水分含量小，提高了后期壓干的效果。

　　3、進料管的數量設計，配合第二彈簧和軸承套，可以防止在壓縮的時候折彎或折斷進料管，可以很好的保護進料管。

　　4、過濾層的結構設計，采用兩層壓縮網板之間設置一層分子濾膜，進而可以將水分子排出，同時在壓干的時候可以很好的保護分子濾膜，使其不會被損壞。

　　5、伸縮桿的設計，可以控制過濾層的高度，進而控制內套板的高度，進而可以控制盛裝容器中盛裝量在適合的壓干范圍內。

　　6、伸縮桿的結構設計簡單，無需外接動力源，操作方便，便于壓縮。

　　7、出液管、進料閥和出液閥的設計，使進料管在壓縮的時候可以起到出料的效果。

　　8、過濾膜的設計，可以防止泥土被壓入出液管，保證了壓干效果的同時防止出液管被堵塞。

　　9、電機、皮帶和皮帶輪的設計，可以實現盛裝容器的翻轉，進而實現兩面壓干，進而可以達到更好的壓干效果，同時通過進料箱的設計，不會影響到進料管的進料和出液，密封套的設計可以防止漏液。

　　10、支撐氣缸設置成多段式氣缸，可以防止在容器翻轉的過程中，盛裝容器與支撐板發生碰撞;壓干板上通氣孔的設計便于水蒸氣的排出。
