申請日2017.09.29
公開(公告)日2017.12.29
IPC分類號C02F11/00; B03C1/30
摘要
本發明提供一種用于污泥處理的過濾除雜裝置，包括殼體，所述殼體內設有過濾除雜腔室，所述殼體上對應過濾除雜腔室的上方和下方處分別設有常規進料口和排污出料口，所述過濾除雜腔室內設有過濾板組件、以用于對從常規進料口注入的污泥進行過濾，所述過濾板組件上設有多個磁吸件、以用于過濾時同步吸附污泥內的金屬。本發明具有結構簡單緊湊、操作方便靈活、工作效果高、過濾除雜效果好的優點。
權利要求書

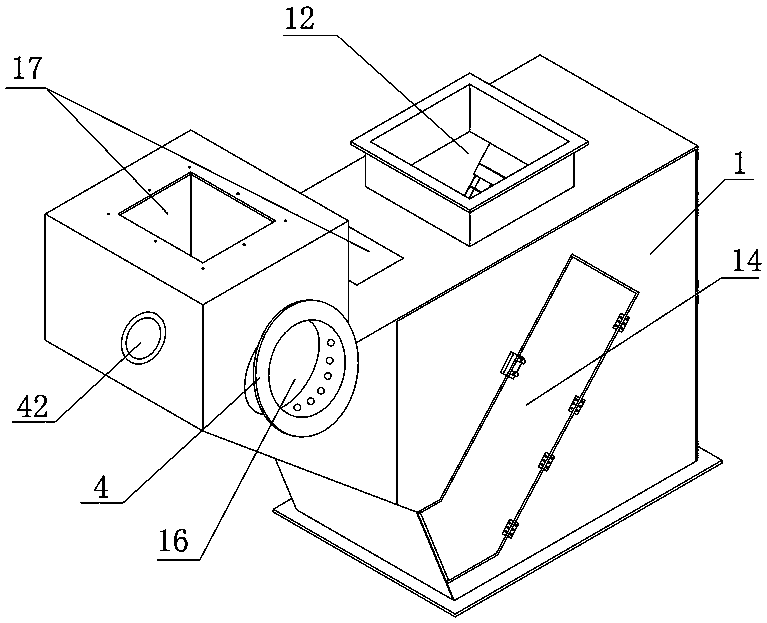

1.一種用于污泥處理的過濾除雜裝置，其特征在于，包括殼體(1)，所述殼體(1)內設有過濾除雜腔室(11)，所述殼體(1)上對應過濾除雜腔室(11)的上方和下方處分別設有常規進料口(12)和排污出料口(13)，所述過濾除雜腔室(11)內設有過濾板組件(2)、以用于對從常規進料口(12)注入的污泥進行過濾，所述過濾板組件(2)上設有多個磁吸件(3)、以用于過濾時同步吸附污泥內的金屬。
2.根據權利要求1所述的用于污泥處理的過濾除雜裝置，其特征在于，所述過濾板組件(2)包括相連接的緩沖過濾格柵板(21)和支撐過濾格柵板(22)，所述緩沖過濾格柵板(21)傾斜設置于常規進料口(12)的正下方、以用于對落下的污泥形成緩沖后再過濾，所述支撐過濾格柵板(22)橫向連接于緩沖過濾格柵板(21)的下端部處、以用于形成支撐并過濾。
3.根據權利要求2所述的用于污泥處理的過濾除雜裝置，其特征在于，所述過濾板組件(2)還包括多根固定于殼體(1)內壁上的安裝導軌(23)，所述緩沖過濾格柵板(21)和支撐過濾格柵板(22)通過多根安裝導軌(23)滑入安裝于過濾除雜腔室(11)內。
4.根據權利要求2所述的用于污泥處理的過濾除雜裝置，其特征在于，所述緩沖過濾格柵板(21)的上端部處設有向上延伸的溢流板(24)、用于當緩沖過濾格柵板(21)堵塞時使污水不能從緩沖過濾格柵板(21)的上端部處溢出以使污水對下方堵塞的污泥形成擠壓沖刷。
5.根據權利要求3所述的用于污泥處理的過濾除雜裝置，其特征在于，所述殼體(1)的側壁上設有可開閉的過濾板檢修門(14)、以用于取出過濾板件組件(2)上過濾的雜質/或?qū)^濾板組件(2)進行維護更換。
6.根據權利要求1所述的用于污泥處理的過濾除雜裝置，其特征在于，所述過濾除雜腔室(11)的一側設有相連通的備用腔室(15)，所述殼體(1)上于備用腔室(15)處設有備用進料口(16)、以用于將含水量低的污泥注入后進行過濾，所述備用腔室(15)內靠近備用進料口(16)處設有噴淋稀釋裝置(4)、以用于對注入的污泥進行噴淋稀釋。
7.根據權利要求6所述的用于污泥處理的過濾除雜裝置，其特征在于，所述備用腔室(15)設有一向下傾斜的斜坡狀滑動底面(151)、以用于使噴淋稀釋后的污泥緩沖滑入至過濾板組件(2)處進行過濾。
8.根據權利要求6所述的用于污泥處理的過濾除雜裝置，其特征在于，所述噴淋稀釋裝置(4)包括設于備用進料口(16)處的噴淋管(41)，所述污泥經噴淋管(41)注入備用腔室(15)內，所述噴淋管(41)通過連通管道(42)與外部高壓水源連通，所述噴淋管(41)內壁面上設有一圈呈環狀的噴淋孔(43)、用于使外部高壓水源噴出以對污泥進行噴淋稀釋。
9.根據權利要求1所述的用于污泥處理的過濾除雜裝置，其特征在于，所述殼體(1)內對應過濾除雜腔室(11)的上方處設有液位感應器(5)、以用于當過濾除雜腔室(11)內發生堵塞而檢測到上漲的污水后發出警報。
10.根據權利要求6所述的用于污泥處理的過濾除雜裝置，其特征在于，所述殼體(1)的頂部對應過濾除雜腔室(11)和備用腔室(15)處均設有一個可開閉的檢修口(17)、以用于檢修維護。
說明書
一種用于污泥處理的過濾除雜裝置
技術領域
本發明涉及一種污泥處理設備領域，具體涉及一種用于污泥處理的過濾除雜裝置。
背景技術
城市污水廠市政污泥在廠內脫水至含水率80%左右后會用卡車送至垃圾處理站的污泥項目處理處置。在污泥處理的這一過程中存在以下技術問題：
一是市政脫水污泥在各污水廠收集、轉運過程中易混入金屬、木塊、石塊、塑料等雜質，上述物質進入垃圾處理站的污泥處理系統后，容易損壞污泥輸送設備(如螺旋、螺桿泵、柱塞泵等)及后續處理處置設備。
二是由于污泥項目接納的各市政脫水污泥含水率較低且不穩定(70~80%)、污泥粘度及比阻較高，造成常規過濾除雜設備頻繁出現堵塞，導致生產難以連續穩定進行。
三是現有技術中部分污泥項目處會設有除雜裝置，但是這些裝置一是結構復雜，占地空間大，制作和維護成本高。二是這些裝置設置不合理，掉落的污泥由于具有一定的重量，久而久之容易砸壞除雜裝置，使得不易維護;三是這些裝置過濾效果不佳，不能過濾金屬，并且過濾時容易造成污泥堵塞，堵塞后不但導致過濾失敗而且導致污泥輸送失敗，導致生產難以連續穩定進行;四是這些裝置集成度和適應性不強，不能夠同時處理常規的污泥和非常規的含水量底的較干涸污泥;五是這些裝置智能化程度不高，不能在發生意外時及時報警，嚴重時造成設備損壞的后果。
發明內容
本發明要解決的技術問題在于：針對現有技術存在的問題，提供一種結構簡單緊湊、操作方便靈活、工作效果高、過濾除雜效果好的一種用于污泥處理的過濾除雜裝置。
為解決上述技術問題，本發明采用以下技術方案：
一種用于污泥處理的過濾除雜裝置，包括殼體，所述殼體內設有過濾除雜腔室，所述殼體上對應過濾除雜腔室的上方和下方處分別設有常規進料口和排污出料口，所述過濾除雜腔室內設有過濾板組件、以用于對從常規進料口注入的污泥進行過濾，所述過濾板組件上設有多個磁吸件、以用于過濾時同步吸附污泥內的金屬。
作為本發明的進一步改進，所述過濾板組件包括相連接的緩沖過濾格柵板和支撐過濾格柵板，所述緩沖過濾格柵板傾斜設置于常規進料口的正下方、以用于對落下的污泥形成緩沖后再過濾，所述支撐過濾格柵板橫向連接于緩沖過濾格柵板的下端部處、以用于形成支撐并過濾。
作為本發明的進一步改進，所述過濾板組件還包括多根固定于殼體內壁上的安裝導軌，所述緩沖過濾格柵板和支撐過濾格柵板通過多根安裝導軌滑入安裝于過濾除雜腔室內。
作為本發明的進一步改進，所述緩沖過濾格柵板的上端部處設有向上延伸的溢流板、用于當緩沖過濾格柵板堵塞時使污水不能從緩沖過濾格柵板的上端部處溢出以使污水對下方堵塞的污泥形成擠壓沖刷。
作為本發明的進一步改進，所述殼體的側壁上設有可開閉的過濾板檢修門、以用于取出過濾板件組件上過濾的雜質/或?qū)^濾板組件進行維護更換。
作為本發明的進一步改進，所述過濾除雜腔室的一側設有相連通的備用腔室，所述殼體上于備用腔室處設有備用進料口、以用于將含水量低的污泥注入后進行過濾，所述備用腔室內靠近備用進料口處設有噴淋稀釋裝置、以用于對注入的污泥進行噴淋稀釋。
作為本發明的進一步改進，所述備用腔室設有一向下傾斜的斜坡狀滑動底面、以用于使噴淋稀釋后的污泥緩沖滑入至過濾板組件處進行過濾。
作為本發明的進一步改進，所述噴淋稀釋裝置包括設于備用進料口處的噴淋管，所述污泥經噴淋管注入備用腔室內，所述噴淋管通過連通管道與外部高壓水源連通，所述噴淋管內壁面上設有一圈呈環狀的噴淋孔、用于使外部高壓水源噴出以對污泥進行噴淋稀釋。
作為本發明的進一步改進，所述殼體內對應過濾除雜腔室的上方處設有液位感應器、以用于當過濾除雜腔室內發生堵塞而檢測到上漲的污水后發出警報。
作為本發明的進一步改進，所述殼體的頂部對應過濾除雜腔室和備用腔室處均設有一個可開閉的檢修口、以用于檢修維護。
與現有技術相比，本發明的優點在于：
1、本發明的用于污泥處理的過濾除雜裝置，一是通過設置特殊的過濾板組件，能夠?qū)⒒旌显谖勰鄡?nèi)的木塊、石塊、塑料、金屬等雜質同時被過濾，過濾除雜效果極佳，使得排出的污泥無以上雜質，不會對后續的污泥輸送設備及后續處理處置設備造成損壞。二是通過科學的結構設置，使得結構簡單緊湊，通過污泥自重掉落的過程即完成了過濾，操作方便靈活，工作效果高。
2、本發明的用于污泥處理的過濾除雜裝置，一是通過設置大面積的傾斜設置的緩沖過濾格柵板，使得從常規進料口落下的污泥不會第一時間直接、快速的砸向格柵板，而是會順著坡面慢慢滑落，這既能夠?qū)Φ袈涞拇髩K污泥形成滑落緩沖，有效延長了過濾板組件的使用壽命，同時在緩慢滑落的過程中緩慢完成過濾除雜，使得過濾除雜效果更佳。二是通過設有橫向的支撐過濾格柵板，不但使得緩沖過濾格柵板受到很好的支撐，同時底端的支撐過濾格柵板也能夠?qū)ψ詈蠡碌奈勰噙M一步完成過濾除雜，保證所有掉落下來的污泥均能夠完成過濾除雜，進一步保證了極佳的過濾除雜效果。
3、本發明的用于污泥處理的過濾除雜裝置，通過設置安裝導軌和過濾板檢修門，使得呈特殊結構形式的過濾板組件又能夠很輕松的安裝固定在過濾除雜腔室內，而當需要對過濾板組件進行清洗維護、或者需要取出過濾板組件過濾的雜質時，又能夠很輕松的打開過濾板檢修門，進而很輕松的除掉攔截的雜質、或者很輕松的更換維護過濾板組件。
4、本發明的用于污泥處理的過濾除雜裝置，通過設置溢流板，使得污水會堆積在污泥的上方，持續堆積的污水會給下方堵塞的污泥形成重力壓迫和擠壓沖刷，使得一般堵塞的污泥被逐漸沖掉，進而有效解決了一般污泥堵塞的風險。通過設置液位感應器，會發出警報，提醒工作人員切斷進料并且進行手動排堵。這使得本裝置智能化程度高，不會發生意外或者風險，有效保證了生產的穩定進行。
5、本發明的用于污泥處理的過濾除雜裝置，通過設置備用腔室，使得集成度高、適應性強，能夠同時處理常規的污泥和非常規的含水量底的較干涸污泥。通過設置呈環狀的噴淋孔，能夠使外部高壓水源從四周均勻的對較干涸污泥進行沖刷和注入，使得水分均勻的注入較干涸污泥內，使得較干涸污泥能夠被均勻的、快速的稀釋軟化，進而有效保證了后續的過濾除雜效果。
6、本發明的用于污泥處理的過濾除雜裝置，通過設置斜坡狀滑動底面，使得稀釋軟化后的污泥并不是直接、快速掉落在過濾板組件上，而是緩緩滑落至過濾板組件進行過濾，這樣一是不會對過濾板組件造成砸傷損壞，有效延長了設備的使用壽命;二是緩緩滑落，使得稀釋后的污泥能有一個慢慢吸收水分進而充分軟化的過程，進而有效保證了后續的過濾除雜效果。
