申請日2017.09.29

　　公開(公告)日2017.12.29

　　IPC分類號B01F7/00; B01F7/04; B01F15/00; C02F1/00; C02F11/00

　　摘要

　　本發明提供一種用于污水污泥處理的攪拌裝置，包括用于安裝于污水/污泥液面外的固定安裝板，所述固定安裝板上安裝有驅動組件，所述驅動組件與一伸入污水/污泥液面內的傳動軸相連，所述傳動軸伸入污水/污泥液面內的底端部連接有攪拌器裝置、以用于在驅動組件的驅動下對污水/污泥進行攪拌。本發明具有結構簡單緊湊、操作方便靈活、安全性高、攪拌效果好的優點。

　　權利要求書

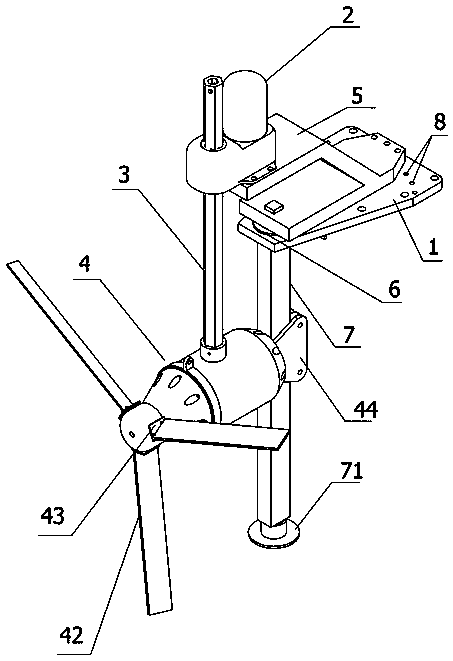

　　1.一種用于污水污泥處理的攪拌裝置，其特征在于，包括用于安裝于污水/污泥液面外的固定安裝板(1)，所述固定安裝板(1)上安裝有驅動組件(2)，所述驅動組件(2)與一伸入污水/污泥液面內的傳動軸(3)相連，所述傳動軸(3)伸入污水/污泥液面內的底端部連接有攪拌器裝置(4)、以用于在驅動組件(2)的驅動下對污水/污泥進行攪拌。

　　2.根據權利要求1所述的用于污水污泥處理的攪拌裝置，其特征在于，還設有驅動安裝座(5)，所述驅動組件(2)安裝于驅動安裝座(5)上，所述驅動安裝座(5)通過滾針平面軸承(6)可轉動的安裝于固定安裝板(1)上、以用于通過轉動驅動安裝座(5)來調節攪拌器裝置(4)的攪拌方向。

　　3.根據權利要求2所述的用于污水污泥處理的攪拌裝置，其特征在于，所述固定安裝板(1)上穿設有一根伸入污水/污泥液面內并固定的導軌(7)，所述導軌(7)的上端穿過固定安裝板(1)后與驅動安裝座(5)連接、以用于隨驅動安裝座(5)一起轉動，所述攪拌器裝置(4)的一側通過升降固定件(44)可調節地固定于導軌(7)上、用于沿導軌(7)升降以調節攪拌器裝置(4)的攪拌深度。

　　4.根據權利要求3所述的用于污水污泥處理的攪拌裝置，其特征在于，所述導軌(7)的底端設有定位固定座(71)、以用于將導軌(7)固定。

　　5.根據權利要求2所述的用于污水污泥處理的攪拌裝置，其特征在于，所述驅動安裝座(5)和固定安裝板(1)上均設有多個對應的固定孔(8)、用于轉動調節到位后插入固定件以進行固定。

　　6.根據權利要求1所述的用于污水污泥處理的攪拌裝置，其特征在于，所述驅動組件(2)包括相配合的驅動電機(21)和減速機(22)，所述傳動軸(3)與減速機(22)連接、以用于實現驅動傳動。

　　7.根據權利要求1所述的用于污水污泥處理的攪拌裝置，其特征在于，所述攪拌器裝置(4)包括攪拌器(41)，所述攪拌器(41)上安裝有多片攪拌葉片(42)，每片所述攪拌葉片(42)均通過調節安裝件(43)可拆卸地固定于攪拌器(41)上、以用于調節攪拌葉片(42)的安裝數量和/或安裝角度。

　　8.根據權利要求7所述的用于污水污泥處理的攪拌裝置，其特征在于，所述攪拌葉片(42)的數量為3片或者5片。

　　9.根據權利要求7所述的用于污水污泥處理的攪拌裝置，其特征在于，所述攪拌器(41)內設有停機保護裝置、以用于攪拌卡機時自動停止攪拌并報警和/或因故障停止攪拌時報警。

　　說明書

　　一種用于污水污泥處理的攪拌裝置

　　技術領域

　　本發明涉及一種垃圾處理設備領域，具體涉及一種用于污水污泥處理的攪拌裝置。

　　背景技術

　　目前市政、工業污水、污泥處理領域所使用的攪拌器一般為驅動電機及攪拌系統浸泡在污水/污泥液下工作，安全性極差，存在以下技術問題：

　　(1)因污水、污泥往往存在多種污染物，其溫度高、腐蝕性強、密度大，易導致驅動電機及出現密封件老化，導致電器元件進水短路及漏電，嚴重時甚至燒毀驅動電機。

　　(2)驅動電機浸泡在液下，不易調整攪拌器角度和攪拌深度，容易造成電線纏繞，導致電線損毀。

　　(3)攪拌器、驅動電機浸泡在液下，較為笨重，安裝、維護及檢修極為不便。

　　(4)由于污水污泥存在垃圾粘度和不確定性，在攪拌過程中容易卡機，而現有攪拌裝置智能化程度不高，卡機繼續驅動攪拌會造成設備損壞，嚴重時引發安全風險。

　　(5)由于污水污泥存在垃圾粘度差異性和流動差異性，而現有攪拌裝置適應性差，不能針對不用的污水污泥實況來靈活調整攪拌高度、攪拌角度和攪拌速度，這使得攪拌效果差，嚴重影響后續作業。

　　發明內容

　　本發明要解決的技術問題在于：針對現有技術存在的問題，提供一種結構簡單緊湊、操作方便靈活、安全性高、攪拌效果好的一種用于污水污泥處理的攪拌裝置。

　　為解決上述技術問題，本發明采用以下技術方案：

　　一種用于污水污泥處理的攪拌裝置，包括用于安裝于污水/污泥液面外的固定安裝板，所述固定安裝板上安裝有驅動組件，所述驅動組件與一伸入污水/污泥液面內的傳動軸相連，所述傳動軸伸入污水/污泥液面內的底端部連接有攪拌器裝置、以用于在驅動組件的驅動下對污水/污泥進行攪拌。

　　作為本發明的進一步改進，還設有驅動安裝座，所述驅動組件安裝于驅動安裝座上，所述驅動安裝座通過滾針平面軸承可轉動的安裝于固定安裝板上、以用于通過轉動驅動安裝座來調節攪拌器裝置的攪拌方向。

　　作為本發明的進一步改進，所述固定安裝板上穿設有一根伸入污水/污泥液面內并固定的導軌，所述導軌的上端穿過固定安裝板后與驅動安裝座連接、以用于隨驅動安裝座一起轉動，所述攪拌器裝置的一側通過升降固定件可調節地固定于導軌上、用于沿導軌升降以調節攪拌器裝置的攪拌深度。

　　作為本發明的進一步改進，所述導軌的底端設有定位固定座、以用于將導軌固定。

　　作為本發明的進一步改進，所述驅動安裝座和固定安裝板上均設有多個對應的固定孔、用于轉動調節到位后插入固定件以進行固定。

　　作為本發明的進一步改進，所述驅動組件包括相配合的驅動電機和減速機，所述傳動軸與減速機連接、以用于實現驅動傳動。

　　作為本發明的進一步改進，所述攪拌器裝置包括攪拌器，所述攪拌器上安裝有多片攪拌葉片，每片所述攪拌葉片均通過調節安裝件可拆卸地固定于攪拌器上、以用于調節攪拌葉片的安裝數量和/或安裝角度。

　　作為本發明的進一步改進，所述攪拌葉片的數量為3片或者5片。

　　作為本發明的進一步改進，所述攪拌器內設有停機保護裝置、以用于攪拌卡機時自動停止攪拌并報警和/或因故障停止攪拌時報警。

　　與現有技術相比，本發明的優點在于：

　　1、本發明的用于污水污泥處理的攪拌裝置，一是安全性高，驅動組件不再處于污水/污泥液面內，不會受污染物的污染，不易導致密封件老化，更不會導致電器元件進水短路及漏電。二是驅動組件處于液面外，使得作業時散熱效果極佳，攪拌效果好。三是驅動組件與攪拌器裝置分離設計，便于對液面外的驅動組件進行安裝、維護，同時也相關更便于對單個處于液面內的攪拌器裝置進行安裝、維護。

　　2、本發明的用于污水污泥處理的攪拌裝置，能夠靈活的旋轉調節驅動組件，進而靈活的旋轉調節攪拌器裝置的攪拌方向，很好的實現了多方位攪拌，使得攪拌裝置智能化程度高、適應性強，能夠適應不同的污水污泥存在垃圾粘度差異性和流動差異性，攪拌效果更佳。

　　3、本發明的用于污水污泥處理的攪拌裝置，通過設置導軌，一是能夠?qū)︱?qū)動安裝座和攪拌器裝置形成有效支撐，使得結構更加穩定，作業效果更好。二是使得攪拌器裝置能夠沿導軌升降以調節攪拌器裝置的攪拌深度，進一步實現了全方位攪拌，使得攪拌裝置智能化程度高、適應性強，能夠適應不同的污水污泥存在垃圾粘度差異性和流動差異性，攪拌效果更佳。

　　4、本發明的用于污水污泥處理的攪拌裝置，智能化程度高，具有卡死保護及停機保護功能，當攪拌器攪拌過程中出現卡死時，驅動電機電流升高，電流到達預設值時攪拌器將自動停止攪拌并報警;當攪拌器因故障自行停止運行時，驅動電機電流降低，達到預設值時也將進行報警。

　　5、本發明的用于污水污泥處理的攪拌裝置，每片攪拌葉片均通過調節安裝件可拆卸地固定于攪拌器上、以用于調節攪拌葉片的安裝數量和/或安裝角度。這使得本裝置能夠根據攪拌介質密度、實況的不同，靈活的進行拆裝調整攪拌葉片的安裝數量和/或安裝角度，使得攪拌裝置智能化程度高、適應性強，能夠適應不同的污水污泥存在垃圾粘度差異性和流動差異性，使得攪拌效果極佳。
