申請日2017.09.29

　　公開(公告)日2017.12.29

　　IPC分類號C02F9/04; C02F103/30

　　摘要

　　本發明涉及一種紡織污水處理凈化系統，包括依次管道連接的纖維過濾筒、沉淀池、反應池，所述纖維過濾筒內具有倒鉤過濾網，倒鉤過濾網分布若干倒鉤體，倒鉤體的凹面朝向纖維過濾筒的進水端，所述沉淀池內設置有冷凝片，所述反應池內填充有酸堿中和液。與現有技術相比，本發明的一種紡織污水處理凈化系統，通過對紡織污水中紡織纖維、固體顆粒或油脂、酸堿度三個方面分層進行過濾和凈化，有效對紡織污水進行排放前處理，降低對環境的污染，也不會產生二次污染。

　　權利要求書

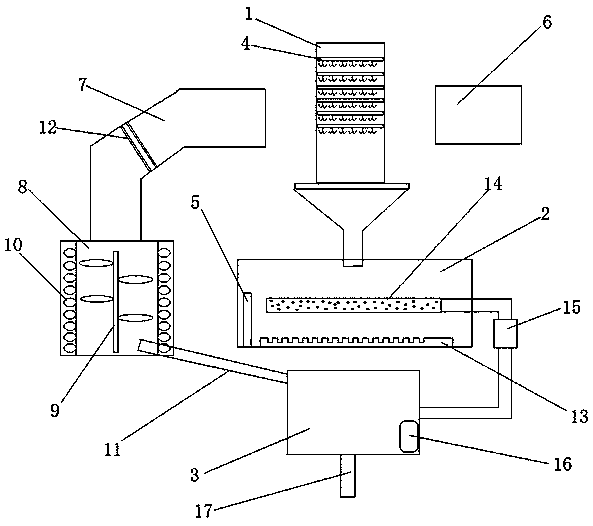

　　1.一種紡織污水處理凈化系統，其特征在于：包括依次管道連接的纖維過濾筒(1)、沉淀池(2)、反應池(3)，所述纖維過濾筒(1)內具有倒鉤過濾網(4)，倒鉤過濾網(4)分布若干倒鉤體，倒鉤體的凹面朝向纖維過濾筒(1)的進水端，所述沉淀池(2)內設置有冷凝片(5)，所述反應池(3)內填充有酸堿中和液。

　　2.根據權利要求1所述的一種紡織污水處理凈化系統，其特征在于：所述纖維過濾筒(1)為可旋轉式的，纖維過濾筒(1)筒壁一側為沖水管(6)，另一側為附纖維過濾筒(7)，所述纖維過濾筒(1)旋轉后，其進水端連通沖水管(6)，出水端連通附纖維過濾筒(7)，所述附纖維過濾筒(7)內具有攪拌倉(8)，攪拌倉(8)中間位置設置有攪拌槳(9)，攪拌倉(8)的倉壁上設置有纖維收集袋(10)，所述攪拌倉(8)內設置有通向反應池(3)的導管(11)。

　　3.根據權利要求2所述的一種紡織污水處理凈化系統，其特征在于：所述攪拌倉(8)上部設置有可抽拉拆卸式的篩網層(12)。

　　4.根據權利要求1所述的一種紡織污水處理凈化系統，其特征在于：所述沉淀池(2)底部設置有固體顆粒收納槽(13)。

　　5.根據權利要求1所述的一種紡織污水處理凈化系統，其特征在于：所述沉淀池(2)和反應池(3)之間的管道插置在沉淀池(2)中部位置，該管道端口上安裝有多孔管(14)，所述多孔管(14)盤繞分布在沉淀池(2)內液體中層位置，該管道上還設置有將沉淀池(2)內水抽入反應池(3)的水泵(15)。

　　6.根據權利要求1所述的一種紡織污水處理凈化系統，其特征在于：所述反應池(3)內具有酸堿度監測器(16)，反應池(3)上還設置有排水管(17)。

　　說明書

　　一種紡織污水處理凈化系統

　　技術領域

　　本發明涉及一種水處理凈化系統，具體涉及一種紡織污水處理凈化系統，屬于污水凈化技術領域。

　　背景技術

　　紡織廢水中的污染物主要是棉毛等紡織纖維上的污物、鹽類、油類和脂類，以及加工過程中投加的各種漿料、染料、表面活性劑、助劑、酸、堿等，紡織工業廢水量大，是嚴重的污染源之一。

　　隨著紡織技術的發展，近年來在傳統的以水為媒質的染色系統上，建立了使用有機溶劑為媒質的溶劑染色技術系統，以及利用染料升華成為氣體的氣相染色。由于溶劑染色法是干物施染，結果染物仍為干態，省卻了許多后處理工序。這些印染方式可以使廢液的排放量減至最低，避免紡織印染工業對水環境的嚴重污染;因此，這類污水的成分比較復雜，特點是有機物濃度高、色度深且多變、pH 值變化大、水量水質變化大等，這類污水屬于難處理的工 業廢水，對傳統的廢水處理工藝構成嚴重挑戰，因此，提供一種適用于紡織污水的污水處理 系統，是當前紡織領域迫切需要解決的環保技術問題，也受到政府部門的高度重視。

　　如申請?zhí)枮?01310435580.2的一種紡織污水處理系統，包括污水進水池和污水出水池，所述污水進水池和所述污水出水池之間依次設有撈毛機水池、調節池、一級物化處理池、生化處理池、脫色處理池。本發明的一種紡織污水處理系統，紡織污水依次經過撈毛機水池、調節池、一級物化處理池、生化處理池、脫色處理池進行沉淀、pH值調節、氧化分解、混沉及脫色處理，經本發明的污水處理系統處理后的污水在pH值、色度、COD(化學需氧量)、BOD(生物需氧量)等都達到國家規定的污水排放標準。

　　又如申請?zhí)枮?01210583761.5的一種紡織污水處理方法，步驟為：1)采用粗、細兩級格柵池過濾，再采用沉淀池沉淀處理;2)沉淀后依次輸入水解池、厭氧池、缺氧池、好氧池進行生物降解處理;3)通入二次沉淀池進行沉淀;4)通入快濾池，采用石英砂或白煤或礦石等粒狀濾料對污水進行快速過濾從而截留水中懸浮固體和部分細菌、微生物;5)通入人工濕地;6)通入具有二氧化氯發生器的消毒池消毒后排放至河流。本發明所述污水處理方法針對紡織業污水的特點，處理效果好，使使污水60-70%的均可達到排放標準予以排放，達到國家排放標準，其余沉淀可進一步處理。

　　以上兩種方案，機械化、自動化程度不高，凈化用品用料浪費，不夠環保。

　　發明內容

　　本發明需要解決的技術問題是針對上述現有技術的不足，而提供一種紡織污水處理凈化系統。

　　為解決上述技術問題，本發明采用的技術方案是：

　　一種紡織污水處理凈化系統，包括依次管道連接的纖維過濾筒、沉淀池、反應池，所述纖維過濾筒內具有倒鉤過濾網，倒鉤過濾網分布若干倒鉤體，倒鉤體的凹面朝向纖維過濾筒的進水端，所述沉淀池內設置有冷凝片，所述反應池內填充有酸堿中和液。

　　作為進一步的優選方案，所述纖維過濾筒為可旋轉式的，纖維過濾筒筒壁一側為沖水管，另一側為附纖維過濾筒，所述纖維過濾筒旋轉后，其進水端連通沖水管，出水端連通附纖維過濾筒，所述附纖維過濾筒內具有攪拌倉，攪拌倉中間位置設置有攪拌槳，攪拌倉的倉壁上設置有纖維收集袋，所述攪拌倉內設置有通向反應池的導管。

　　作為進一步的優選方案，所述攪拌倉上部設置有可抽拉拆卸式的篩網層。

　　作為進一步的優選方案，所述沉淀池底部設置有固體顆粒收納槽。

　　作為進一步的優選方案，所述沉淀池和反應池之間的管道插置在沉淀池中部位置，該管道端口上安裝有多孔管，所述多孔管盤繞分布在沉淀池內液體中層位置，該管道上還設置有將沉淀池內水抽入反應池的水泵。

　　作為進一步的優選方案，所述反應池內具有酸堿度監測器，反應池上還設置有排水管。

　　與現有技術相比，本發明的一種紡織污水處理凈化系統，通過對紡織污水中紡織纖維、固體顆粒或油脂、酸堿度三個方面分層進行過濾和凈化，有效對紡織污水進行排放前處理，降低對環境的污染，也不會產生二次污染;具體具有以下優點：

　　1. 纖維過濾筒在旋轉后，可以與沖水管、附纖維過濾筒形成另外一條管路，通過向纖維過濾筒沖水可以把倒鉤過濾網上的纖維毛線給沖下，再進入攪拌倉重新收集，無需單獨對倒鉤過濾網清理，提高了工作效率，而攪拌倉內的水經過清理，可以重新注入反應池再次利用，可稀釋酸堿度，節能環保。

　　2. 沉淀池中安裝冷凝片可以降低沉淀池中水溫，促進沉淀池污水中油脂類有機物凝合上浮，便于收集處理。

　　3. 多孔管排布在沉淀池在中間位置，由于沉淀池上部為油脂類漂浮物，下部為固體顆粒沉淀，因此中間位置相對污染物較少。
