隨著三次采油技術在油田的廣泛應用，含油污水采出量增加，處理難度增大。三次采出水與常規水驅采出的含油污水相比較，不僅具有常規含油污水的水溫高、礦化度高、細菌含量大、殘存化學藥劑等特點，而且“三采”過程中聚合物的加入增加了含油污水黏度與乳化度，且其攜帶固體懸浮物能力強、油滴和固體顆粒上浮或下沉過程中受到的阻力大、對化學吸附劑的吸附損耗嚴重，不利于油田正常安全生產。目前，傳統污水處理方法由于自身的一些局限性，處理含聚污水的效果不太理想，污水處理領域亟需新技術的出現。

電絮凝是一種高效、清潔的水質凈化技術，主要是在外部施加電場的作用下，陽極發生氧化反應，生成的陽離子溶于水后發生復雜的水解反應，生成氫氧化物及復雜的多核羥基配合物；陰極產生眾多直徑小、氣浮作用強的氫氣，在絮凝、氣浮、電解氧化還原的綜合作用下將污染物去除，使含油污水得到凈化。作為一種高效環保的水質凈化技術，電絮凝結合了化學絮凝和電化學法進行污水處理的優點，以其凈化徹底，且可以處理傳統方法無法去除的復雜污染物，引起眾多科研工作者的廣泛關注。

早在19世紀，英國首次報道了用電化學方法進行污水處理。20年后，美國又第一次使用新型鋁-鐵電極進行污水處理的探究。隨后1911年，在俄克拉荷馬州及加州建立起了相應的污泥處理設備。由于當時的技術不發達，極板消耗與能耗等問題限制了技術的進一步發展。直到1930年所有的污水凈化工廠都停止了此技術的應用。隨著科學技術的進步與發展，研究者在電能消耗方面取得了一定的成就，處理成本隨之減小，電絮凝再次成為一項具有競爭力的水處理技術。

電絮凝技術發展到現在，它不僅僅只適用于含油污水處理，還廣泛的應用于各個領域，如餐飲廢水、電鍍廢水、重金屬污水、垃圾滲濾液、船舶艙底污水等。大量研究表明，電絮凝技術對含油量、濁度、COD、重金屬離子及固體懸浮物的去除率都比較高，對水中的各種污染物起到了很好的去除效果。

早在1976年，Kaliniichuk等人利用電絮凝技術去除廢水中的乳化油達到了污水凈化的目的。這項研究表明，在電絮凝處理污水過程中，作為犧牲陽極的鋁被溶解形成氫氧化物，這類物質吸附污水中的油滴，起到絮凝網補的作用。同時陰極產生氫氣，氣泡起到氣浮的作用。

Chen等人結合電絮凝與電氣浮技術，對餐館高油脂的污水進行處理。通過改變不同的實驗參數，如溶液初始pH值、通電量、電導率、處理時間、電能消耗等條件進行研究。結果表明，電絮凝-電氣浮技術對污水處理具有可行性，通電量和處理時間兩個因素對結果影響較大，當初始pH在6~7的范圍內時，電導率對最終處理結果沒有明顯影響。

NafaaAdhoum等人采用鋁板作為電絮凝反應的陽極，探究此技術對電鍍污水的處理效果。研究表明，當電流密度控制在0.8～4.8A/dm2，pH在4～8范圍內時，處理20min，效果最理想。

幸福堂等人采用電絮凝法處理造紙廠廢水，實驗結果表明，當電流密度為4.3mA/cm2時，持續通電45min后可使廢水的COD去除率達到91.7%。與加藥絮凝法相比較，電絮凝技術具有良好的效果，操作簡單、易于實現自動化等優點。

馬敬環等人采用電絮凝法處理油田三次采油污水。最終實驗確定最佳工況為：電流密度控制在7.0mA/cm2，極板間距為2.0cm，pH為9.1，處理時間為40min，聚合物和COD的去除率分別達到49.7%和68.5%。

文中利用電絮凝技術開展了凈化含聚污水的單因素靜態影響實驗研究，得出了實驗條件下含聚污水的最佳處理條件。以期為今后電絮凝技術應用于現場含聚污水的處理提供理論基礎，為改進含聚污水處理工藝及保證油田安全生產提供技術支撐。

1、電絮凝原理

電絮凝技術電極反應如下：

電絮凝技術反應機理復雜，文中主要介紹普遍認可的幾個反應機理：電解氣浮、絮凝作用、電解氧化還原作用。

1）電解氣浮主要是利用電解過程中陰極產生氣體的浮力作用將雜質去除。在電流作用下，溶液中的氫離子發生還原反應生成氫氣。與傳統的加壓氣浮相比，電絮凝反應產生的氣泡體積小、表面積大，與水中油滴、懸浮物等雜質結合的機會增加，因而對污染物的去除效果好。

2）電絮凝過程中陽極電解產生的陽離子在溶液中生成具有吸附作用的氫氧化物或多核水解產物，可吸附水中的油滴、懸浮物等雜質。吸附雜質后，絮凝體經沉淀、氣浮作用去除。與化學絮凝相比，電絮凝反應產生的氫氧化物活性高，吸附雜質的能力強，因而凈化效果更好。

3）含聚污水中復雜的有機物也可經電絮凝過程中陽極的氧化作用與陰極的還原作用直接去除。

2、實驗原理與方法

2.1 污水制備

根據油田三次采出水油滴粒徑小（<10μm，大部分在0.1~2μm之間）、含油濃度高（1000~2000mg/L）、礦化度高（一般在1000mg/L以上）以及含有聚合物（一般在200mg/L左右）等特點，配制實驗污水。在1.2L自來水中加入0.3g十二烷基苯磺酸鈉、3g0#柴油和1g分子量大于1000萬的陰離子型聚丙烯酰胺，經高速剪切儀剪切攪拌10min后倒入分液漏斗中靜置12h，待表面浮油與含油污水分層，取下層含油污水1L作為模擬污水。此外，實驗中加入2gNaCl，以增大污水電導率，并用0.1mol/L的H2SO4調節模擬污水的pH值到7.0。模擬含聚污水的初始含油量和聚合物的質量濃度分別為600mg/L和300mg/L，而現場含油污水含油量一般在300mg/L左右。由于柴油配置污水分散性好，經剪切處理、去除浮油操作后，剩下的油主要是乳化油。此外，對比發現，實驗室配置污水含油濃度更大，因而比現場污水處理難度大。

2.2 實驗裝置

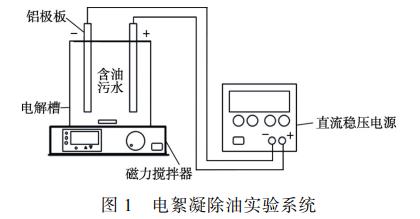

如圖1所示，在該探究實驗中，采用自制有機玻璃槽作為反應容器。該反應器主要由直流電源、反應槽、電極板三部分組成。裝置尺寸（以內徑計算）為100mm×80mm×150mm，壁厚為10mm，有效容積為10.8L，極板尺寸為130mm×100mm，板厚為3mm，純鋁板。極板間距可在10~60mm之間調節。

2.3 實驗方法

采用單因素法進行電絮凝處理污水的靜態實驗研究，探討了電流密度、極板間距、初始pH值、聚合物濃度等因素對處理效果（含油率和濁度的去除率）的影響，并根據實驗結果計算了實驗的電極和電能消耗。

1）含油率的測量。將配制好的30L含油污水倒入新型電絮凝裝置中，分別控制容器出入口流速為8L/h和20L/h。保持電流恒定進行電絮凝實驗，定期抽取10mL處理液，采用紫外分光光度計進行含油量測量，并根據公式（1）計算除油率：

式中：C0為污水中初始含油濃度，mg/L；C1為凈化處理后水中含油濃度，mg/L。

2）濁度的測量。濁度采用濁度儀來測量，單位為NTU。濁度計原理為光線透過時，水中懸浮物對光線的阻礙程度。濁度去除率ω的計算公式為：

式中：M0為含油廢水的初始濁度；M1為處理后水樣的濁度。

為消除偶然誤差，保證實驗數據的有效性，每組實驗數據至少測兩次，取平均值作為最終實驗結果。

3）電極消耗的計算公式為：

式中：C0為污水中的初始含油濃度，mg/L；C1為凈化后水中含油濃度的平均值，mg/L，m為極板耗材質量，g；i為外加電流密度，A/m2；F為極板有效面積，m2；M為Al的摩爾質量，g/mol；z為電子摩爾數；Ф為法拉第常數；t為電絮凝反應時間，s；V為污水體積，L。

4）電能消耗可用式（4）計算：

式中：E為處理每千克油所需能耗，kWh/kg；U為槽壓，V。

3、實驗結果與討論

3.1 電流密度的影響

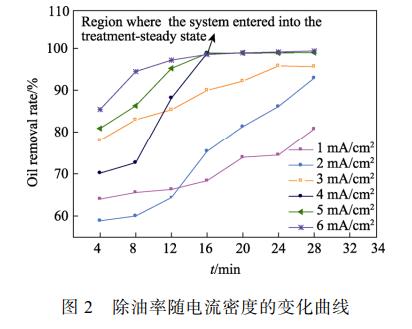

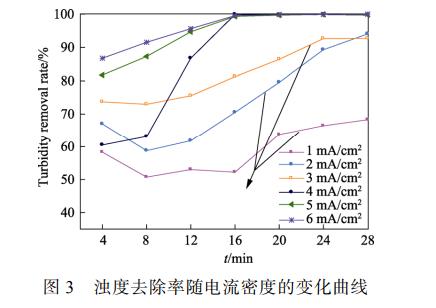

由法拉第電磁感應定律可知，電流密度對污水處理效果的影響較大。電絮凝過程中絮凝體的產生量及陰極氣泡的大小、產生速率均取決于外加電流的大小，且電流密度為電絮凝反應過程中為數不多的可控因素之一，因此在本探究實驗中首先研究了電流密度對含聚污水的影響。調節pH為中性，極板間距為1.0cm，攪拌速率設置為300r/min,分別控制電流密度為1，2，3，4，5，6mA/m2，電解28min，探究不同電流密度下含聚污水的去除效果。實驗結果如圖2和圖3所示。

由圖2和圖3可以看出，電流密度小于3.0mA/m2和大于3.0mA/m2時整體規律呈現明顯區別。當電流密度小于3.0mA/m2時，整體除油率不高，且電解過程沒有出現穩定階段；而當電流密度高于3.0mA/m2時，整體除油率較高，且電流密度越大，趨于穩定的時間越短。電流密度較大時，凈化效果較好的原因主要是：電流密度增大，陽離子產生量增加，絮凝效果越明顯。同時陰極產生的氣泡逐漸增多，增加了裝置內的傳質效果，促進了高聚物的快速形成，顯著提高了處理效果。

由圖2和圖3還可以看出，存在最佳的處理時間和電流密度。電解一定時間后，電極如果繼續通電，并保持磁力攪拌可能會使之前形成的大的絮團被打破，被聚集的膠體、懸浮物重新分散到溶液中，因而除油率可能不再上升，且處理液的濁度有所升高。這就是電流密度為2mA/m2時，電解最后濁度去除率略高于3mA/m2的原因。增大電流密度或者延長電解時間，除油率略有提高，但能耗卻大大增加。當通電時間和電流密度分別為16min和4mA/m2時，除油率與濁度去除率均已大于95%。故確定通電時間為16min時，電流密度為4mA/m2為最佳通電時間和最佳電流密度。

3.2 初始pH的影響

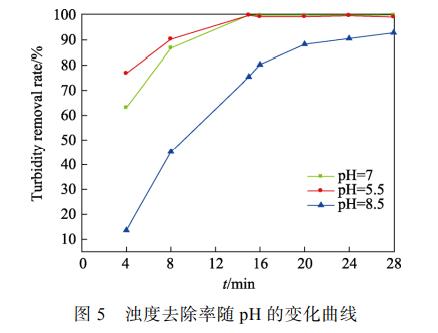

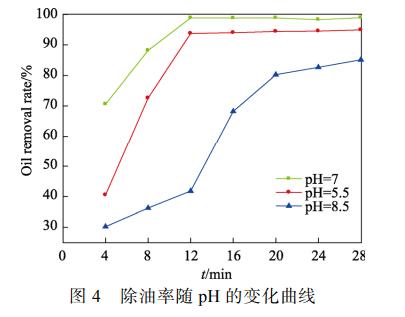

廢水的初始pH值會影響最終生成絮凝劑的種類，因而對最終處理效果影響很大。在極板間距為1.0cm，磁力攪拌器的速度為300r/min時，控制電流密度為4.0mA/m2，電解28min，調節初始pH值，最終的去除效果如圖4和圖5所示。

由圖4和圖5可知，中性或酸性條件下，整體除油率較高，且中性條件下處理效果最好，堿性條件下凈化效果相對較差。分析原因，這可能是以下三方面因素造成的。

1）pH值不同，電絮凝過程中生成的絮狀物種類不同。當pH值偏酸性時，Al3+主要以單核鋁絡合離子、金屬陽離子的形態存在；而溶液pH值接近中性時，Al3+主要以多核鋁絡合離子及無定型n的形式存在；pH過高時，聚鋁易解離成帶負電的Al(OH)4，不同絮狀物除油機理及效率不同。

2）隨著pH值的升高，含油污水穩定性增強。酸性條件下，H+濃度較高，聚丙烯酰胺分子鏈段水解產生的羧酸基以—COOH形式存在于污水中，極性增強，且具有油水兩相潤濕性，易吸附在油水界面上，起到表面活性劑的作用，增強了油水乳狀液的穩定性。

3）隨著pH值的升高，含聚污水的黏度增加，增加了油滴聚并的阻力。如上所述，隨著pH值的升高，—COOH與堿性物質反應，形成—COO－，分子間的靜電斥力增大，分子逐漸舒張，溶液黏度增大。綜上所述，實驗時控制初始pH值為中性時處理效果最好，此時除油率為98.99%，濁度去除率為99.74%。

3.3 極板間距的影響

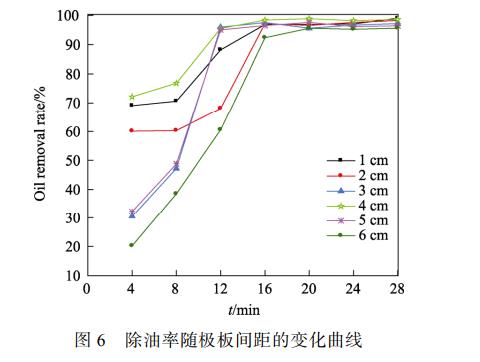

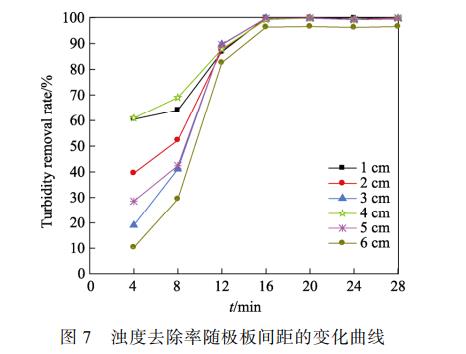

極板間距與電解電壓、電流及能耗有著密切關系。在pH為中性，極板間距為1cm，攪拌速率為300r/min條件下，依次調節極板間距為1，2，3，4，5cm，電解28min，凈化效果如圖6和圖7所示。

可以看出，極板間距在1~5cm之間時，對污染物去除率的影響較小。隨著極板間距的增加，極板間電解液阻抗也呈線性增大，槽電壓也呈線性上升，這會導致電極表面負反應發生，降低電解效率。另一方面，當極板間距增大時，離子產生速度變慢，形成的絮體體積較大且疏松，同時電絮凝過程中的氣浮作用隨之減弱，影響了陽極表面氧化物復合物的脫落，導致了電極反應速度的下降。在實際操作中，極板間距過小，可能會引起短路現象，實際操作困難，因此極板間距控制為1cm，此時除油率為97.76%，濁度去除率為99.52%。

3.4 聚合物濃度的影響

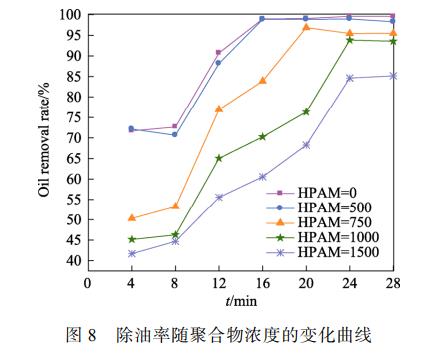

調節初始pH值為中性，攪拌速度為300r/min，極板間距為1cm，外加電流密度為4.0mA/m2，電解28min，探究不同聚合物的濃度對最終凈化效果的影響，如圖8和圖9所示。

可以看出，污水凈化效果受初始聚合物濃度影響很大。污水中聚合物濃度越小，凈化效果越好；且聚合物濃度較小時，處理16min時已趨于穩定；聚合物濃度越高，趨于穩定的時間越長，且凈化效果變差。

分析其原因：一是聚合物分子鏈上負電荷產生靜電斥力，增大了分子運動的內摩擦力和流動阻力，故聚合物濃度增加，使得油珠之間相互碰撞的阻力增大，從而增強了采油污水的穩定性。二是由于聚合物中的分子鏈上帶有羧基鈉，溶于水后，羧基鈉會電離成羧基，使得部分水解聚丙烯酰胺分子鏈上帶負電荷，帶負電荷的聚丙烯酰胺吸附于油珠的表面時，增強了油珠的負電性，使油珠之間靜電斥力作用增強，增加了乳化液的穩定性，阻礙油水的分離。此外，聚合物在油珠表面的吸附使其本身所帶有的負電荷也隨之增加，Zeta電位也越來越負，使得油珠之間的排斥力增大，更加難以形成有效碰撞、聚并，形成大油珠，從而也增加了采出污水穩定性。污水越穩定，處理越困難，達到穩定狀態的時間延長，處理效果也大大降低。

4、結論

文中采用單因素分析法分別探討了外加電流密度、極板間距、含油污水初始pH、聚合物濃度等因素對凈化效果的影響。模擬含聚污水的初始含油量為600mg/L左右，凈化后污水含油量為10~20mg/L，可見凈化效果較好。

1）處理效果隨著電流密度的升高不斷上升，當電流密度增大到一定值時，處理效果不再上升。

2）酸性條件處理效果要優于堿性條件，綜合除油率和濁度去除率，中性條件下處理效果最好。

3）極板間距對最終的處理效果的影響略低于電流密度和pH值的影響，結合能耗進一步分析得出最佳極板間距取1cm。

4）經探究確定最佳操作條件為：中性條件下，電流密度為4mA/m2，極板間距為1cm,電解時間為16min。（來源：中石化石油工程設計有限公司，中國石油大學（華東） 儲運與建筑工程學院）
