公布日：2023.12.01
申請日：2023.10.19
分類號：C02F3/12(2023.01)I
摘要
本發明公開了一種曝氣集成式中空纖維膜生物反應裝置，屬于污水處理技術領域，包括中空單管，所述中空單管的一端為開口設計并內壁設有螺紋，且中空單管的開口端螺紋連接有螺紋蓋，所述螺紋蓋為中空的設計，且螺紋蓋的中空位置連接有纖維膜層，所述中空單管遠離螺紋蓋的一端設置有集廢殼，且集廢殼與中空單管之間連通有導廢閥管，所述中空單管的內周設置有中心桿，且中心桿的外周設置有用于清理的螺旋葉片，所述集廢殼的內部設置有空腔，所述空腔的內部設置有用于輸送固體廢物的鏈板傳動帶。該曝氣集成式中空纖維膜生物反應裝置，能夠?qū)腆w廢物和污泥進行清理，且自身通過自帶的氣泵風力驅動實現，經濟效益高。
權利要求書

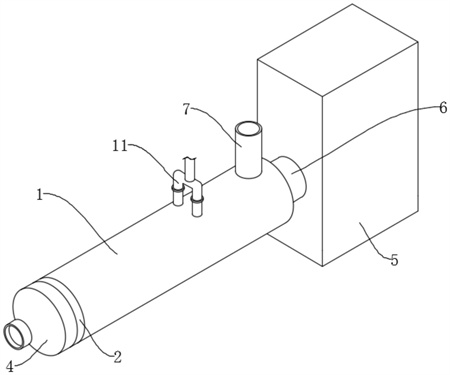

1.一種曝氣集成式中空纖維膜生物反應裝置，包括中空單管(1)，所述中空單管(1)的一端為開口設計并內壁設有螺紋，且中空單管(1)的開口端螺紋連接有螺紋蓋(2)，所述螺紋蓋(2)為中空的設計，且螺紋蓋(2)的中空位置連接有纖維膜層(3)；其特征在于：所述螺紋蓋(2)的一端螺栓固定有導液斗(4)，且導液斗(4)的一端為帶有閥門的導液口，所述中空單管(1)遠離螺紋蓋(2)的一端設置有集廢殼(5)，且集廢殼(5)與中空單管(1)之間連通有導廢閥管(6)，所述中空單管(1)的內周設置有中心桿(21)，且中心桿(21)的外周設置有用于清理的螺旋葉片(22)，所述集廢殼(5)的內部設置有空腔(8)，且集廢殼(5)的外側設置有用于出氣的多個濾孔(9)，所述空腔(8)的內部設置有用于輸送固體廢物的鏈板傳動帶(32)。
2.根據權利要求1所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述中空單管(1)的頂部一端連通有進液管(7)，且進液管(7)的內周設置有電磁閥門。
3.根據權利要求1所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述中心桿(21)的一端連接有軸承環，且軸承環的外圈與中空單管(1)的內壁連接有多個延接桿(10)。
4.根據權利要求3所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述螺旋葉片(22)的外周與中空單管(1)的內壁相貼合，所述中心桿(21)靠近纖維膜層(3)的一端外周連接有多個刮板(23)。
5.根據權利要求1所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述中空單管(1)的外周中心區域連通有雙通管(11)，且雙通管(11)的兩通端為兩側對稱分布并帶有閥門。
6.根據權利要求5所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述中心桿(21)的中心區域連接有多個風板(12)，且風板(12)的位置與雙通管(11)的兩通端位置對應。
7.根據權利要求1所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述鏈板傳動帶(32)為傾斜的分布，且鏈板傳動帶(32)的外周連接有多個等距離分布的撥送板(33)。
8.根據權利要求7所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述鏈板傳動帶(32)的內周設有兩個傳動輪(31)，且傳動輪(31)的中心與空腔(8)的內周轉動連接。
9.根據權利要求1所述的一種曝氣集成式中空纖維膜生物反應裝置，其特征在于：所述集廢殼(5)的一側設置有收集屜(13)，且收集屜(13)為螺栓固定。
發明內容
本發明的目的在于提供一種曝氣集成式中空纖維膜生物反應裝置，以解決背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：一種曝氣集成式中空纖維膜生物反應裝置，包括中空單管，所述中空單管的一端為開口設計并內壁設有螺紋，且中空單管的開口端螺紋連接有螺紋蓋，所述螺紋蓋為中空的設計，且螺紋蓋的中空位置連接有纖維膜層，所述螺紋蓋的一端螺栓固定有導液斗，且導液斗的一端為帶有閥門的導液口，所述中空單管遠離螺紋蓋的一端設置有集廢殼，且集廢殼與中空單管之間連通有導廢閥管，所述中空單管的內周設置有中心桿，且中心桿的外周設置有用于清理的螺旋葉片，所述集廢殼的內部設置有空腔，且集廢殼的外側設置有用于出氣的多個濾孔，所述空腔的內部設置有用于輸送固體廢物的鏈板傳動帶。
在進一步的實施例中，所述中空單管的頂部一端連通有進液管，且進液管的內周設置有電磁閥門。
在進一步的實施例中，所述中心桿的一端連接有軸承環，且軸承環的外圈與中空單管的內壁連接有多個延接桿。
在進一步的實施例中，所述螺旋葉片的外周與中空單管的內壁相貼合，所述中心桿靠近纖維膜層的一端外周連接有多個刮板。
在進一步的實施例中，所述中空單管的外周中心區域連通有雙通管，且雙通管的兩通端為兩側對稱分布并帶有閥門。
在進一步的實施例中，所述中心桿的中心區域連接有多個風板，且風板的位置與雙通管的兩通端位置對應。
在進一步的實施例中，所述鏈板傳動帶為傾斜的分布，且鏈板傳動帶的外周連接有多個等距離分布的撥送板。
在進一步的實施例中，所述鏈板傳動帶的內周設有兩個傳動輪，且傳動輪的中心與空腔的內周轉動連接。
在進一步的實施例中，所述集廢殼的一側設置有收集屜，且收集屜為螺栓固定。
與現有技術相比，本發明的技術效果和優點：
中心桿外周與中空單管內部的中心并可旋轉的設計以及中心桿外周的螺旋葉片與中空單管內壁的適配設計，再通過刮板與纖維膜層的貼合設計，當中心桿旋轉時，能夠?qū)ξ勰嗷蚬腆w廢物進行刮式并輸送；
中心桿外周的多個風板連接設計以及雙通管的對稱連通設計，再通過雙通管與外部氣泵的連通設計，當啟動外部氣泵并打開其中一個通口時，高壓氣體可以使吹動風板旋轉，進一步帶動中心桿旋轉，實現旋轉并同時可以對過濾進行氣動加壓，提高過濾的效率；
導液斗的閥門、進液管的閥門關閉，同時開啟導廢閥管和對應的雙通管的一個閥門，再啟動外部氣泵，通過封閉一端，即可使氣體沖向集廢殼，再配合撥送板的傾斜設計，進一步能夠?qū)⒐腆w廢物和污泥在鏈板傳動帶移動并進行輸送至收集屜；
該曝氣集成式中空纖維膜生物反應裝置，通過螺旋葉片的輸送和集廢殼的收集作用，進一步能夠?qū)腆w廢物和污泥進行清理，且自身通過自帶的氣泵風力驅動實現，經濟效益高。
（發明人：?jiǎn)斡缽V;黃亞濤;方麗男;莊夢君）
