公布日：2024.05.31

申請日：2024.04.08

分類號：C02F1/00(2023.01)I

摘要

本發明公開了一種污水處理反應池，包括殼體，所述殼體的兩端分別固定連接有進水口和出水口，所述殼體的上端設有蓋板，所述殼體在進水口的上方固定安裝有收集池，所述殼體的兩側分別固定安裝有兩根固定桿，兩根所述固定桿的一側分別開設有與殼體內側相貫通的兩個長形孔；所述殼體底端設有收集機構，所述收集機構包括收集盒，所述收集盒的底端開設有若干漏孔，所述收集盒的一側上端固定安裝有連接板，所述連接板的上端固定穿設有轉桿，所述轉桿的兩端分別轉動安裝有兩個傳動塊，兩個所述長形孔內分別轉動安裝有兩根絲桿。本發明中，采用了收集機構，能夠調節收集盒上升翻轉，將收集盒內的沉淀物收集到收集池中。

權利要求書

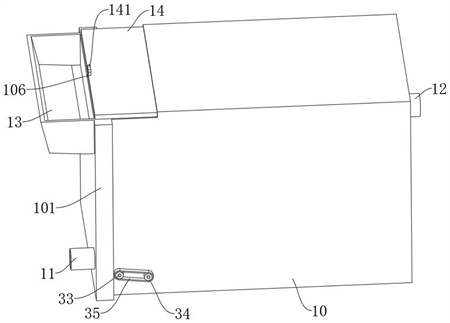

1.一種污水處理反應池，其特征在于，包括：殼體(10)，所述殼體(10)的兩端分別固定連接有進水口(11)和出水口(12)，所述殼體(10)的上端設有蓋板(14)，所述殼體(10)在進水口(11)的上方固定安裝有收集池(13)，所述殼體(10)的兩側分別固定安裝有兩根固定桿(101)，兩根所述固定桿(101)互相靠近的一側分別開設有與殼體(10)內側相貫通的兩個長形孔(102)；設置在殼體(10)底端的收集機構，所述收集機構包括收集盒(20)，所述收集盒(20)的底端開設有若干漏孔(201)，所述收集盒(20)的一側上端固定安裝有連接板(21)，所述連接板(21)的上端固定穿設有轉桿(22)，所述轉桿(22)的兩端分別轉動安裝有兩個傳動塊(23)，兩個所述傳動塊(23)互相遠離的一端分別延伸至兩個長形孔(102)內并分別與兩個長形孔(102)內壁滑動連接，兩個所述長形孔(102)內分別轉動安裝有兩根絲桿(24)，兩根所述絲桿(24)分別貫穿兩個傳動塊(23)的外表面設置。

2.如權利要求1所述的一種污水處理反應池，其特征在于，所述轉桿(22)的兩端分別轉動延伸至兩個傳動塊(23)內，所述轉桿(22)靠近其中一個傳動塊(23)的外表面固定套設有缺齒輪(25)，所述殼體(10)內側在缺齒輪(25)的正上方固定安裝有長齒桿(107)，所述長齒桿(107)與缺齒輪(25)相匹配。

3.如權利要求1所述的一種污水處理反應池，其特征在于，兩根所述固定桿(101)在兩個長形孔(102)的下端分別開設有兩個長形空腔(103)，兩個所述長形空腔(103)分別與殼體(10)的內側相貫通，兩個所述長形空腔(103)的內壁之間轉動安裝有連接桿(27)，所述連接桿(27)的兩端分別固定安裝有兩根蝸桿(28)，兩根所述絲桿(24)的下端分別貫穿兩個長形孔(102)的下端表面并分別固定連接有兩個蝸輪(26)，兩個所述蝸輪(26)分別與兩根蝸桿(28)相嚙合，其中一根所述固定桿(101)的一側固定安裝有電機(29)，所述電機(29)的輸出端貫穿其中一根固定桿(101)的外表面并與其中一根蝸桿(28)固定連接。

4.如權利要求2所述的一種污水處理反應池，其特征在于，所述缺齒輪(25)的一側固定連接有第二擋塊(251)，其中一個所述傳動塊(23)靠近缺齒輪(25)的一側固定連接有支撐塊(231)，所述第二擋塊(251)在支撐塊(231)的上端設置。

5.如權利要求1所述的一種污水處理反應池，其特征在于，所述殼體(10)的底端一側固定安裝有擋桿(105)，所述殼體(10)內在擋桿(105)與進水口(11)之間的位置設有圓輪(36)，所述圓輪(36)的外表面均勻固定安裝有四個轉動葉片(37)，所述進水口(11)的水平高度與圓輪(36)最上端的轉動葉片的水平高度相同設置，所述擋桿(105)的一側與殼體(10)的一側內壁上設有清潔機構。

6.如權利要求5所述的一種污水處理反應池，其特征在于，所述清潔機構包括轉動安裝擋桿(105)的一側與殼體(10)的一側的兩個滾輪(31)，兩個所述滾輪(31)的外表面套設有輸送帶(30)，所述輸送帶(30)的外表面均勻固定安裝有若干刮板(32)，若干所述刮板(32)遠離輸送帶(30)的一端與殼體(10)的內壁下端滑動連接。

7.如權利要求6所述的一種污水處理反應池，其特征在于，其中一個所述滾輪(31)與圓輪(36)的一側分別固定連接有兩根圓軸(33)，兩根所述圓軸(33)分別貫穿擋桿(105)和殼體(10)的外表面并分別固定連接有兩個帶輪(34)，兩根所述圓軸(33)分別與擋桿(105)和殼體(10)轉動連接，兩個所述帶輪(34)的外表面套設有皮帶(35)。

8.如權利要求1所述的一種污水處理反應池，其特征在于，所述殼體(10)的上端內側開設有滑孔(104)，所述蓋板(14)滑動安裝在滑孔(104)內和殼體(10)的上端，所述殼體(10)的上端一側固定安裝有第一擋塊(106)，所述蓋板(14)的上端一側固定安裝的推塊(141)。

9.如權利要求1所述的一種污水處理反應池的污水處理方法，其特征在于，包括以下步驟：步驟S1，將污水從進水口(11)不斷排入到殼體(10)內，同時打開蓋板(14)加入一定份量的聚合氧化鋁藥劑，在污水不斷地排入中，加快聚合氧化鋁藥劑與污水之間的反應；步驟S2，在一定份量的聚合氧化鋁藥劑與污水充分反應后，再加入一定比例的聚丙稀酰胺，經過上述步驟與污水和聚合氧化鋁藥劑進行反應；步驟S3，在完全反應后，沉淀的固定污物會落入到殼體(10)的底部，在污水不斷地排入中，水流推動轉動葉片(37)轉動，帶動刮板(32)將底端的固定污物刮到收集盒(20)內進行收集，殼體(10)上層的液體經過出水口(12)從殼體(10)內排出。

發明內容

本發明的目的在于：為了解決污水與反應溶劑發生反應后，污物累積在反應池底部，不易取出的技術問題，提供一種污水處理反應池。

本發明采用的技術方案如下：

一種污水處理反應池，包括：

殼體，所述殼體的兩端分別固定連接有進水口和出水口，所述殼體的上端設有蓋板，所述殼體在進水口的上方固定安裝有收集池，所述殼體的兩側分別固定安裝有兩根固定桿，兩根所述固定桿互相靠近的一側分別開設有與殼體內側相貫通的兩個長形孔；

設置在殼體底端的收集機構，所述收集機構包括收集盒，所述收集盒的底端開設有若干漏孔，所述收集盒的一側上端固定安裝有連接板，所述連接板的上端固定穿設有轉桿，所述轉桿的兩端分別轉動安裝有兩個傳動塊，兩個所述傳動塊互相遠離的一端分別延伸至兩個長形孔內并分別與兩個長形孔內壁滑動連接，兩個所述長形孔內分別轉動安裝有兩根絲桿，兩根所述絲桿分別貫穿兩個傳動塊的外表面設置。

其中，所述轉桿的兩端分別轉動延伸至兩個傳動塊內，所述轉桿靠近其中一個傳動塊的外表面固定套設有缺齒輪，所述殼體內側在缺齒輪的正上方固定安裝有長齒桿，所述長齒桿與缺齒輪相匹配。

其中，兩根所述固定桿在兩個長形孔的下端分別開設有兩個長形空腔，兩個所述長形空腔分別與殼體的內側相貫通，兩個所述長形空腔的內壁之間轉動安裝有連接桿，所述連接桿的兩端分別固定安裝有兩根蝸桿，兩根所述絲桿的下端分別貫穿兩個長形孔的下端表面并分別固定連接有兩個蝸輪，兩個所述蝸輪分別與兩根蝸桿相嚙合，其中一根所述固定桿的一側固定安裝有電機，所述電機的輸出端貫穿其中一根固定桿的外表面并與其中一根蝸桿固定連接。

其中，所述缺齒輪的一側固定連接有第二擋塊，其中一個所述傳動塊靠近缺齒輪的一側固定連接有支撐塊，所述第二擋塊在支撐塊的上端設置。

其中，所述殼體的底端一側固定安裝有擋桿，所述殼體內在擋桿與進水口之間的位置設有圓輪，所述圓輪的外表面均勻固定安裝有四個轉動葉片，所述進水口的水平高度與圓輪最上端的轉動葉片的水平高度相同設置，所述擋桿的一側與殼體的一側內壁上設有清潔機構。

其中，所述清潔機構包括轉動安裝擋桿的一側與殼體的一側的兩個滾輪，兩個所述滾輪的外表面套設有輸送帶，所述輸送帶的外表面均勻固定安裝有若干刮板，若干所述刮板遠離輸送帶的一端與殼體的內壁下端滑動連接。

其中，其中一個所述滾輪與圓輪的一側分別固定連接有兩根圓軸，兩根所述圓軸分別貫穿擋桿和殼體的外表面并分別固定連接有兩個帶輪，兩根所述圓軸分別與擋桿和殼體轉動連接，兩個所述帶輪的外表面套設有皮帶。

其中，所述殼體的上端內側開設有滑孔，所述蓋板滑動安裝在滑孔內和殼體的上端，所述殼體的上端一側固定安裝有第一擋塊，所述蓋板的上端一側固定安裝的推塊。

一種污水處理反應池的污水處理方法，包括以下步驟：

步驟S，將污水從進水口不斷排入到殼體內，同時打開蓋板加入一定份量的聚合氧化鋁藥劑，在污水不斷地排入中，加快聚合氧化鋁藥劑與污水之間的反應；

步驟S，在一定份量的聚合氧化鋁藥劑與污水充分反應后，再加入一定比例的聚丙稀酰胺，經過上述步驟與污水和聚合氧化鋁藥劑進行反應；

步驟S，在完全反應后，沉淀的固定污物會落入到殼體的底部，在污水不斷地排入中，水流推動轉動葉片轉動，帶動刮板將底端的固定污物刮到收集盒內進行收集，殼體上層的液體經過出水口從殼體內排出。

綜上所述，由于采用了上述技術方案，本發明的有益效果是：

1、本發明中，采用了收集機構，能夠使殼體底部的收集盒上升，在收集盒移動到殼體的上端時，經過缺齒輪與長齒桿的配合，使連接板的一端翻轉，帶動收集盒翻轉，將收集盒內的沉淀物倒入到收集池中進行收集。

2、本發明中，采用了清潔機構，在污水從進水口到殼體中時，水流帶動圓輪上的四個轉動葉片轉動，經過兩個帶輪和皮帶的傳動，使兩個滾輪帶動輸送帶轉動，輸送帶上的若干刮板將殼體底端的沉淀物推動累積在收集盒中，進行集中收集。

（發明人：鄭小華;張學峰;胡廣宇;王文軍;張子超;周丹維）
