公布日：2023.11.21
申請日：2023.08.04
分類號：B01D29/50(2006.01)I;B01D29/03(2006.01)I;B01D29/72(2006.01)I;B01D29/94(2006.01)I;B01D29/96(2006.01)I
摘要
本發明涉及廢水過濾技術領域，公開了一種工業廢水高效處理回收設備，包括過濾箱，過濾箱的內側上端轉動安裝調節過濾機構，過濾箱的上端一側外部活動安裝有震動機構，過濾箱的下端一側外部活動安裝有收集機構，過濾箱的上端另一側外部固定安裝有支撐組件，收集機構安裝在震動機構的下方，震動機構的上端部分活動滑進過濾箱的內側，本發明具有過濾結構優良穩定、對過濾后的懸浮物清理效果好、調節簡單快捷的優點，解決了現有的裝置對廢水中懸浮物過濾效果不佳的問題。
權利要求書

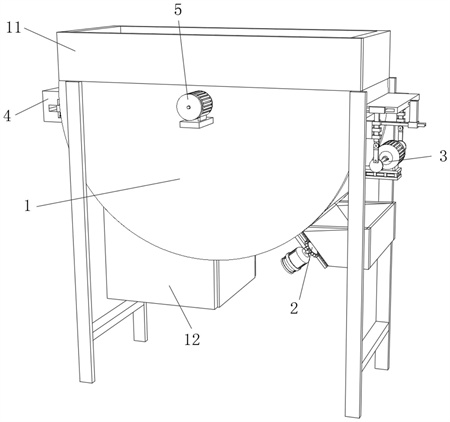

1.一種工業廢水高效處理回收設備，包括過濾箱(1)，其特征在于：所述過濾箱(1)的內側上端轉動安裝調節過濾機構(5)，過濾箱(1)的上端一側外部活動安裝有震動機構(3)，過濾箱(1)的下端一側外部活動安裝有收集機構(2)，過濾箱(1)的上端另一側外部固定安裝有支撐組件(4)，收集機構(2)安裝在震動機構(3)的下方，震動機構(3)的上端部分活動滑進過濾箱(1)的內側；所述收集機構(2)包括設置在過濾箱(1)下端一側外部固定安裝的收集槽(22)，收集槽(22)的一側貼合滑動設置有收集板(21)，收集板(21)的一側嚙合連接有電機A(23)，電機A(23)固定安裝在過濾箱(1)的外表面；所述震動機構(3)包括設置在過濾箱(1)上端一側外部活動安裝的聯動組件(31)，聯動組件(31)的下端活動連接有擺動組件(33)，聯動組件(31)的一側固定安裝有推動組件(32)，推動組件(32)和擺動組件(33)固定安裝在過濾箱(1)的外表面；所述調節過濾機構(5)包括設置在過濾箱(1)內側上端轉動安裝的轉動輥(51)，所述轉動輥(51)的左右兩側對稱安裝有兩組的過濾組件(54)，轉動輥(51)的上下端對稱固定安裝有兩組的隔離板(52)，左側過濾組件(54)的下方以及右側過濾組件(54)的上方分別設置有一組的單向限位板(53)，單向限位板(53)固定安裝在轉動輥(51)的外表面，轉動輥(51)通過過濾箱(1)外部安裝的第一伺服電機控制轉動。
2.根據權利要求1所述的一種工業廢水高效處理回收設備，其特征在于：所述過濾箱(1)的上端外圍固定安裝有環形擋板(11)，環形擋板(11)的下端一側開設有下水口(12)，過濾箱(1)的左側上端表面開設有安裝槽(13)，過濾箱(1)的右側表面開設有貫穿槽A(14)和貫穿槽B(15)，過濾箱(1)的內側側板表面固定設置有導向塊(16)，導向塊(16)設置有兩組，呈對稱設置，貫穿槽B(15)處于貫穿槽A(14)的下方。
3.根據權利要求1所述的一種工業廢水高效處理回收設備，其特征在于：所述過濾組件(54)包括設置在轉動輥(51)一側固定安裝的安裝條形塊(546)，安裝條形塊(546)的一側固定安裝有多組的轉動連接套筒A(542)，轉動連接套筒A(542)的內側轉動安裝有轉動連接桿(545)，轉動連接桿(545)的表面還轉動安裝有多組的轉動連接套筒B(544)，多組的轉動連接套筒A(542)與多組的轉動連接套筒B(544)分別依次安裝在轉動連接桿(545)的外表面。
4.根據權利要求3所述的一種工業廢水高效處理回收設備，其特征在于：所述轉動連接套筒A(542)與轉動連接套筒B(544)之間還固定安裝有回力彈簧(543)，轉動連接套筒B(544)的一端固定連接有過濾板(541)，過濾板(541)的外端開設有帶動槽(547)，回力彈簧(543)的初始彈性勢能促使轉動連接套筒B(544)逆時針進行轉動。
5.根據權利要求4所述的一種工業廢水高效處理回收設備，其特征在于：所述聯動組件(31)包括設置在擺動組件(33)上端活動安裝的連接板(312)，連接板(312)的一端固定安裝有插板(311)，連接板(312)的內側開設有嵌合貫穿槽(313)，插板(311)活動穿過貫穿槽A(14)深入到帶動槽(547)的內側，插板(311)的高度小于帶動槽(547)的內側高度。
6.根據權利要求1所述的一種工業廢水高效處理回收設備，其特征在于：所述擺動組件(33)包括設置在過濾箱(1)一端外側固定安裝的限位套件(333)，限位套件(333)的內側滑動安裝有擺動桿(334)，擺動桿(334)的上端固定安裝有連接塊(331)，連接塊(331)的一側固定安裝有嵌合滑桿(332)，嵌合滑桿(332)嵌合滑動安裝在嵌合貫穿槽(313)的內側，擺動桿(334)的下端轉動連接有驅動連接桿(335)，驅動連接桿(335)的下端轉動連接有轉盤(337)，轉盤(337)通過電機B(336)的驅動進行轉動，驅動連接桿(335)與轉盤(337)偏心連接。
7.根據權利要求5所述的一種工業廢水高效處理回收設備，其特征在于：所述推動組件(32)包括設置在過濾箱(1)外側一端固定安裝的安裝座(321)，安裝座(321)的外端固定安裝有兩組的導向桿(322)，以及一組的電動伸縮桿(323)，導向桿(322)的外表面滑動安裝的滑動塊(324)，電動伸縮桿(323)的伸縮端與滑動塊(324)的一側固定連接，滑動塊(324)的上表面固定安裝有導軌(325)，導軌(325)的內側開設有開口槽(327)，開口槽(327)的內側活動安裝有推動滾輪件(326)，推動滾輪件(326)的一端固定連接在連接板(312)的一側，導向桿(322)用于對于滑動塊(324)進行活動限位。
8.根據權利要求2所述的一種工業廢水高效處理回收設備，其特征在于：所述收集板(21)的側面開設有導向槽(211)，導向槽(211)的內壁設置有齒條(212)，齒條(212)與電機A(23)輸出端的齒輪嚙合連接，導向槽(211)與導向塊(16)滑動嚙合連接。
9.根據權利要求8所述的一種工業廢水高效處理回收設備，其特征在于：所述收集槽(22)的一側設置有刮刀(221)，刮刀(221)與收集板(21)的上表面滑動貼合。
10.根據權利要求2所述的一種工業廢水高效處理回收設備，其特征在于：所述支撐組件(4)包括設置在安裝槽(13)外端表面固定安裝的外部安裝塊(41)，外部安裝塊(41)的內部開設有嵌合槽(44)，嵌合槽(44)的內側滑動安裝有支撐臺(42)，支撐臺(42)與嵌合槽(44)的內壁橫向之間固定安裝有彈簧(43)，支撐臺(42)的一端滑動穿過安裝槽(13)凸出在過濾箱(1)的內側外表面，支撐臺(42)的外形呈上寬下窄設置，左側的過濾板(541)其一端搭在支撐臺(42)的上表面。
發明內容
本發明的目的在于提供一種工業廢水高效處理回收設備，解決了背景技術中提出的現有的裝置對廢水中懸浮物過濾效果不佳的問題。
為實現上述目的，本發明提供如下技術方案：一種工業廢水高效處理回收設備，包括過濾箱，過濾箱的內側上端轉動安裝調節過濾機構，過濾箱的上端一側外部活動安裝有震動機構，過濾箱的下端一側外部活動安裝有收集機構，過濾箱的上端另一側外部固定安裝有支撐組件，收集機構安裝在震動機構的下方，震動機構的上端部分活動滑進過濾箱的內側；
所述收集機構包括設置在過濾箱下端一側外部固定安裝的收集槽，收集槽的一側貼合滑動設置有收集板，收集板的一側嚙合連接有電機A，電機A固定安裝在過濾箱的外表面；
所述震動機構包括設置在過濾箱上端一側外部活動安裝的聯動組件，聯動組件的下端活動連接有擺動組件，聯動組件的一側固定安裝有推動組件，推動組件和擺動組件固定安裝在過濾箱的外表面；
所述調節過濾機構包括設置在過濾箱內側上端轉動安裝的轉動輥，所述轉動輥的左右兩側對稱安裝有兩組的過濾組件，轉動輥的上下端對稱固定安裝有兩組的隔離板，左側過濾組件的下方以及右側過濾組件的上方分別設置有一組的單向限位板，單向限位板固定安裝在轉動輥的外表面，轉動輥通過過濾箱外部安裝的第一伺服電機控制轉動。
進一步的，過濾箱的上端外圍固定安裝有環形擋板，環形擋板的下端一側開設有下水口，過濾箱的左側上端表面開設有安裝槽，過濾箱的右側表面開設有貫穿槽A和貫穿槽B，過濾箱的內側側板表面固定設置有導向塊，導向塊設置有兩組，呈對稱設置，貫穿槽B處于貫穿槽A的下方。
進一步的，過濾組件包括設置在轉動輥一側固定安裝的安裝條形塊，安裝條形塊的一側固定安裝有多組的轉動連接套筒A，轉動連接套筒A的內側轉動安裝有轉動連接桿，轉動連接桿的表面還轉動安裝有多組的轉動連接套筒B，多組的轉動連接套筒A與多組的轉動連接套筒B分別依次安裝在轉動連接桿的外表面。
進一步的，轉動連接套筒A與轉動連接套筒B之間還固定安裝有回力彈簧，轉動連接套筒B的一端固定連接有過濾板，過濾板的外端開設有帶動槽，回力彈簧的初始彈性勢能促使轉動連接套筒B逆時針進行轉動。
進一步的，聯動組件包括設置在擺動組件上端活動安裝的連接板，連接板的一端固定安裝有插板，連接板的內側開設有嵌合貫穿槽，插板活動穿過貫穿槽A深入到帶動槽的內側，插板的高度小于帶動槽的內側高度。
進一步的，擺動組件包括設置在過濾箱一端外側固定安裝的限位套件，限位套件的內側滑動安裝有擺動桿，擺動桿的上端固定安裝有連接塊，連接塊的一側固定安裝有嵌合滑桿，嵌合滑桿嵌合滑動安裝在嵌合貫穿槽的內側，擺動桿的下端轉動連接有驅動連接桿，驅動連接桿的下端轉動連接有轉盤，轉盤通過電機B的驅動進行轉動，驅動連接桿與轉盤偏心連接。
進一步的，推動組件包括設置在過濾箱外側一端固定安裝的安裝座，安裝座的外端固定安裝有兩組的導向桿，以及一組的電動伸縮桿，導向桿的外表面滑動安裝的滑動塊，電動伸縮桿的伸縮端與滑動塊的一側固定連接，滑動塊的上表面固定安裝有導軌，導軌的內側開設有開口槽，開口槽的內側活動安裝有推動滾輪件，推動滾輪件的一端固定連接在連接板的一側，導向桿用于對于滑動塊進行活動限位。
進一步的，收集板的側面開設有導向槽，導向槽的內壁設置有齒條，齒條與電機A輸出端的齒輪嚙合連接，導向槽與導向塊滑動嚙合連接。
進一步的，收集槽的一側設置有刮刀，刮刀與收集板的上表面滑動貼合。
進一步的，支撐組件包括設置在安裝槽外端表面固定安裝的外部安裝塊，外部安裝塊的內部開設有嵌合槽，嵌合槽的內側滑動安裝有支撐臺，支撐臺與嵌合槽的內壁橫向之間固定安裝有彈簧，支撐臺的一端滑動穿過安裝槽凸出在過濾箱的內側外表面，支撐臺的外形呈上寬下窄設置，左側的過濾板其一端搭在支撐臺的上表面，支撐臺用于對過濾板的一端進行支撐，在廢水傾倒在過濾板的上表面時。為過濾板提供支撐力。
與現有技術相比，本發明的有益效果如下：
本發明提供一種工業廢水高效處理回收設備，通過設置兩組的過濾板，過濾板由轉動輥控制進行移動，使的一組的過濾板進行過濾工作的同時，另一組過濾板由震動機構將表面的攜帶懸浮物震動抖下，再由收集機構進行收集，完成對廢水中懸浮物從過濾到清理，最后到收集的工作。
（發明人：楊少華;馮蕊;韓永亮;馮愛輝;韓翠花）
