公布日：2024.05.31
申請日：2024.04.15
分類號：B01D21/00(2006.01)I;B08B9/032(2006.01)I
摘要
本申請涉及工業污水處理技術領域，具體公開了一種工業硫酸生產用污水處理設備，包括：斜管沉淀池、支架、升降驅動件、旋轉驅動件和旋轉件；旋轉件包括：轉軸和若干轉桿；斜管沉淀池設有供斜管放置的容納腔；支架沿上下方向滑動設置于斜管沉淀池頂部；升降驅動件連接于斜管沉淀池與支架之間以驅動支架相對斜管沉淀池滑動；旋轉件轉動連接至支架；旋轉驅動件固定連接至支架并與若干旋轉件連接以驅動旋轉件轉動；支架內部設有供旋轉驅動件放置的內腔；轉軸與支架轉動連接；若干轉桿一端轉動連接至轉軸轉軸頂端插入內腔，底端伸出內腔；轉桿設置于轉軸底端。本申請具有提升斜管沉淀池中斜管使用壽命從而提升沉淀效果的有益效果。
權利要求書
1.一種工業硫酸生產用污水處理設備，包括：斜管沉淀池，設有供斜管放置的容納腔、位于所述容納腔一側且與所述容納腔連通的進水口以及位于所述容納腔底部且與所述容納腔連通的排渣口；支架，沿上下方向滑動設置于所述斜管沉淀池頂部；升降驅動件，連接于所述斜管沉淀池與所述支架之間以驅動所述支架相對所述斜管沉淀池滑動；若干旋轉件，轉動連接至所述支架以在所述支架相對所述斜管沉淀池下移時插入所述斜管內；旋轉驅動件，固定連接至所述支架并與若干所述旋轉件連接以驅動所述旋轉件轉動；其中，所述支架內部設有供所述旋轉驅動件放置的內腔；所述旋轉件包括：轉軸，與所述支架轉動連接；若干轉桿，一端轉動連接至所述轉軸；其中，所述轉軸頂端插入所述內腔，底端伸出所述內腔；所述轉桿設置于所述轉軸底端；清洗液注入軸，設有供清洗液流通的注液通道；其中，所述轉軸為空心軸；所述清洗液注入軸與所述轉軸同軸設置且位于所述轉軸內側；所述注液通道的底端貫穿所述清洗液注入軸；所述清洗液注入軸與所述轉軸止轉連接；所述旋轉件還包括：端頭，固定設置于所述清洗液注入軸的底端；其中，所述端頭設有若干與所述注液通道連通的穿孔；所述穿孔的軸向傾斜于所述轉軸的軸向設置；所述清洗液注入軸頂端插入所述內腔；所述清洗液注入軸沿上下方向與所述轉軸滑動連接；所述旋轉件還包括：引導環，同軸固定設置于所述清洗液注入軸位于所述內腔的部分；彈性件，設置于所述支架與所述引導環之間以偏壓所述引導環使其具有相對所述轉軸滑動的趨勢；其中，所述引導環的底部設有引導曲面；所述支架內腔中設置有接觸件；所述接觸件與所述引導曲面接觸以限制所述引導環相對所述轉軸滑動；所述支架底部固定設置有清洗液轉接環；所述清洗液轉接環套設于所述轉軸外；所述清洗液轉接環內設有中間腔室；所述旋轉件還包括：若干轉接管，連通于所述中間腔室與所述注液通道之間；套環，固定設置于若干所述轉接管靠近所述中間腔室的一端并插入所述中間腔室內；其中，所述轉軸周向設有與所述轉接管一一對應的滑槽；所述轉接管靠近所述清洗液注入軸的一端穿過所述滑槽并與所述清洗液注入軸固定連接；所述套環套設于所述轉軸外。
2.根據權利要求1所述的一種工業硫酸生產用污水處理設備，其特征在于：所述支架固定設置有與所述清洗液注入軸一一對應的活塞軸；所述活塞軸與所述轉軸同軸設置；所述活塞軸一端位于所述內腔，另一端插入所述注液通道并與所述清洗液注入軸形成所述注液通道的內壁密封處理；所述注液通道貫穿所述清洗液注入軸的頂部。
3.根據權利要求1所述的一種工業硫酸生產用污水處理設備，其特征在于：所述彈性件包括：固定件，固定連接在所述支架的所述內腔中且位于所述引導環上方；滑移件，位于所述固定件與所述引導環之間；彈簧，位于所述固定件與所述滑移件之間；其中，所述滑移件與所述固定件滑動連接；所述滑移件與所述引導環轉動連接。
4.根據權利要求2所述的一種工業硫酸生產用污水處理設備，其特征在于：所述清洗液轉接環設有與所述中間腔室連通的進液口；所述清洗液轉接環的所述進液口處、以及所述清洗液注入軸的清洗通道的底端處均固定設置有單向閥。
5.根據權利要求1至4任意一項所述的一種工業硫酸生產用污水處理設備，其特征在于：所述斜管沉淀池包括：池體，形成所述容納腔的至少一部分內壁；框架，滑動設置于所述池體頂部；第一支撐板，滑動設置于所述框架上方；第二支撐板，滑動設置于所述框架下方；固定塊，固定連接于所述第一支撐板和所述第二支撐板之間；滑移驅動件，連接于所述第一支撐板和所述框架之間以驅動所述第一支撐板和所述第二支撐板相對所述框架滑動；其中，所述支架位于所述第二支撐板下方；所述升降驅動件與所述第一支撐板固定連接。
6.根據權利要求1至4任意一項所述的一種工業硫酸生產用污水處理設備，其特征在于：所述一種工業硫酸生產用污水處理設備還包括：固定架，位于所述容納腔內且與所述容納腔內的斜管固定連接；驅動電機，固定于所述斜管沉淀池外壁并與所述固定架連接以驅動所述固定件和斜管相對所述斜管沉淀池旋轉。
發明內容
為了改善相關技術中斜管沉淀池中斜管使用壽命不佳的問題，本申請?zhí)峁┮环N工業硫酸生產用污水處理設備。
本申請?zhí)峁┑囊环N工業硫酸生產用污水處理設備采用如下的技術方案：一種工業硫酸生產用污水處理設備，包括：斜管沉淀池、支架、升降驅動件、旋轉驅動件和若干旋轉件；旋轉件包括：轉軸和若干轉桿；其中，斜管沉淀池設有供斜管放置的容納腔、位于容納腔一側且與容納腔連通的進水口以及位于容納腔底部且與容納腔連通的排渣口；支架沿上下方向滑動設置于斜管沉淀池頂部；升降驅動件連接于斜管沉淀池與支架之間以驅動支架相對斜管沉淀池滑動；若干旋轉件轉動連接至支架以在支架相對斜管沉淀池下移時插入斜管內；旋轉驅動件固定連接至支架并與若干旋轉件連接以驅動旋轉件轉動；支架內部設有供旋轉驅動件放置的內腔；轉軸與支架轉動連接；若干轉桿一端轉動連接至轉軸轉軸頂端插入內腔，底端伸出內腔；轉桿設置于轉軸底端。
通過采用上述技術方案，可在旋轉件插入斜管后，利用轉軸和轉桿的轉動，攪動斜管內的水，從而對斜管內壁的雜質進行清理。轉軸帶動轉桿轉動時，還可在斜管內形成漩渦，這種清理方式能夠提升水流對斜管內壁的沖擊，并使得混入水流的雜質快速?gòu)男惫軆?nèi)流走，降低了雜質重新粘在斜管內壁的可能性，從而提升對斜管的清洗效果，使得斜管的流通性和使用壽命得到顯著提升。
在一種可選的實施方案中，旋轉件還包括：清洗液注入軸；其中，清洗液注入軸設有供清洗液流通的注液通道；轉軸為空心軸；清洗液注入軸與轉軸同軸設置且位于轉軸內側；注液通道的底端貫穿清洗液注入軸。
通過采用上述技術方案，可利用注液通道向斜管內注入清洗液，從而進一步提升清洗效果。直接向各斜管內部注入清洗液而非向容納腔內整體注入清洗液還能夠提升清洗效果，減少清洗液耗用。
在一種可選的實施方案中，清洗液注入軸與轉軸止轉連接；旋轉件還包括：端頭；其中，端頭固定設置于清洗液注入軸的底端；端頭設有若干與注液通道連通的穿孔；穿孔的軸向傾斜于轉軸的軸向設置。
通過采用上述技術方案，清洗液從穿孔處傾斜于轉軸噴出，有利于清洗液靠近斜管內壁，斜管內靠近斜管內壁的部分相較于中心部分的清洗液濃度較高，從而充分利用清洗液，提升清洗液的使用效果。
在一種可選的實施方案中，清洗液注入軸頂端插入內腔；清洗液注入軸沿上下方向與轉軸滑動連接；旋轉件還包括：引導環和彈性件；其中，引導環同軸固定設置于清洗液注入軸位于內腔的部分；彈性件設置于支架與引導環之間以偏壓引導環使其具有相對轉軸滑動的趨勢；引導環的底部設有引導曲面；支架內腔中設置有接觸件；接觸件與引導曲面接觸以限制引導環相對轉軸滑動。
通過采用上述技術方案，引導環相對接觸件轉動會驅使清洗液注入軸相對轉軸上下滑動，進而在清洗液在注入斜管的過程中，清洗液注入軸的上下滑動會推動水流上下反復沖擊斜管內壁，使得旋轉件對斜管內水流的擾動效果提升，進一步使斜管較低位置的內壁上的雜質能夠被水流及水流中的清洗液所清理，進一步提升清理效果。
在一種可選的實施方案中，支架底部固定設置有清洗液轉接環；清洗液轉接環套設于轉軸外；清洗液轉接環內設有中間腔室；旋轉件還包括：套環和若干轉接管；其中，若干轉接管連通于中間腔室與注液通道之間；套環固定設置于若干轉接管靠近中間腔室的一端并插入中間腔室內；轉軸周向設有與轉接管一一對應的滑槽；轉接管靠近清洗液注入軸的一端穿過滑槽并與清洗液注入軸固定連接；套環套設于轉軸外。
通過采用上述技術方案，在清洗液注入軸上下移動的過程中，套環也相對于清洗液轉接環上下移動，進而能夠?qū)χ虚g腔室內的清洗液進行擠壓從而使清洗液以更高的液壓力和流速噴入斜管，因而能夠使其噴入斜管后更快速地靠近斜管內壁，進一步提升斜管內靠近內壁處清洗液的濃度從而提升清洗效果。
在一種可選的實施方案中，支架固定設置有與清洗液注入軸一一對應的活塞軸；活塞軸與轉軸同軸設置；活塞軸一端位于內腔，另一端插入注液通道并與清洗液注入軸形成注液通道的內壁密封處理；注液通道貫穿清洗液注入軸的頂部。
通過采用上述技術方案，在清洗液注入軸上下移動過程中，活塞軸能對注液通道中的清洗液施壓，進一步提升清洗液流出至斜管時的流速?gòu)亩嵘逑葱Ч?/span>
在一種可選的實施方案中，彈性件包括：固定件、滑移件、和彈簧；其中，固定件固定連接在支架的內腔中且位于引導環上方；滑移件位于固定件與引導環之間；彈簧位于固定件與滑移件之間；滑移件與固定件滑動連接；滑移件與引導環轉動連接。
通過采用上述技術方案，固定件與滑移件的配合使得彈簧無需隨清洗液注入軸同步轉動，進而彈簧兩端不至于因清洗液注入軸與支架之間的相對轉動而產生磨損，使得清洗液注入軸能夠持續穩定的實現上下移動。
在一種可選的實施方案中，清洗液轉接環設有與中間腔室連通的進液口；清洗液轉接環的進液口處、以及清洗液注入軸的清洗通道的底端處均固定設置有單向閥。
通過采用上述技術方案，利用注液通道中單向閥的設置，在注液通道內補充清洗液時能夠封閉注液通道底部避免斜管內水流進入注液通道。利用進液口處的單向閥能夠在套環向中間腔室內清洗液施壓時封閉進液口，清洗液得以充分被壓入注液通道內。

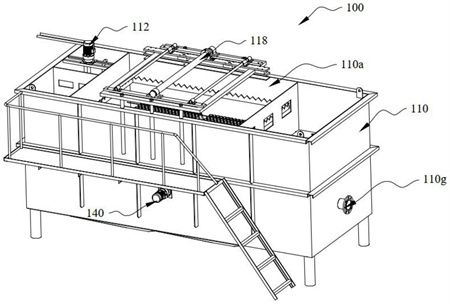

在一種可選的實施方案中，斜管沉淀池包括：池體、框架、第一支撐板、第二支撐板、固定塊、和滑移驅動件；其中，池體形成容納腔的至少一部分內壁；框架滑動設置于池體頂部；第一支撐板滑動設置于框架上方；第二支撐板滑動設置于框架下方；固定塊固定連接于第一支撐板和第二支撐板之間；滑移驅動件連接于第一支撐板和框架之間以驅動第一支撐板和第二支撐板相對框架滑動；支架位于第二支撐板下方；升降驅動件與第一支撐板固定連接。
通過采用上述技術方案，第一支撐板、第二支撐板和固定塊的配合能夠?qū)ι凋?qū)動件進行限位，使得支架及支架上安裝的旋轉件移動平穩。
在一種可選的實施方案中，一種工業硫酸生產用污水處理設備還包括：固定架、驅動電機；其中，固定架位于容納腔內且與容納腔內的斜管固定連接；驅動電機固定于斜管沉淀池外壁并與固定架連接以驅動固定件和斜管相對斜管沉淀池旋轉。
通過采用上述技術方案，將斜管轉動設置于容納腔中，可在清理斜管時使斜管轉動至其內部供水流通過的通道處于豎直狀態，從而旋轉件工作時在斜管內產生的漩渦狀水流能夠在斜管內延伸，提升沖擊水流對斜管的清洗效果。還可以通過斜管的往復旋轉，使斜管內壁粘附的與斜管內壁之間粘附力度較小的雜質掉落，以實現對斜管的預清理。
綜上，本申請包括以下至少一種有益技術效果：可在旋轉件插入斜管后，利用轉軸和轉桿的轉動，攪動斜管內的水，從而對斜管內壁的雜質進行清理。轉軸帶動轉桿轉動時，還可在斜管內形成漩渦，這種清理方式能夠提升水流對斜管內壁的沖擊，并使得混入水流的雜質快速?gòu)男惫軆?nèi)流走，降低了雜質重新粘在斜管內壁的可能性，從而提升對斜管的清洗效果，使得本申請的工業硫酸生產用污水處理設備具有確保斜管的流通性和使用壽命的技術效果。
（發明人：陳景愛;郭湘桂;鄭明久）
