公布日：2023.12.01
申請日：2023.09.27
分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I
摘要
本發明具體公開了一種高效澄清池，其包括澄清池箱體、進水管、出水管、污泥回流管及污泥外排管；所述澄清池箱體包括絮凝箱、推流腔、濃縮分離箱和清水箱。優點：本發明通過增加各種聯鎖控制的儀表，實現了實時觀測進水水質及出水水質的目的，同時根據不同時段的水質情況對絮凝劑和助凝劑進行合理的投加，盡量避免資源浪費的同時實現污水處理效率最大化。
權利要求書
1.一種高效澄清池，其特征在于，其包括澄清池箱體、進水管、出水管；在所述澄清池箱體內豎直設有隔板，通過所述隔板將所述澄清池箱體內腔分隔為絮凝箱和濃縮分離箱；所述絮凝箱和所述濃縮分離箱底部連通；所述進水管與所述絮凝箱連通，所述進水管的管口置于所述絮凝箱內腔底部、管口朝上設置，在所述澄清池箱體外側的所述進水管上沿輸送方向依次設有流量計、進水濁度儀和管道混合器，在所述管道混合器與所述澄清池箱體之間的所述進水管上設有助凝劑加藥管，所述助凝劑加藥管與助凝劑藥箱通過助凝劑加藥泵連通；在所述絮凝箱內的豎直固定設有導流筒，在所述導流筒的底端管口上設有喇叭口型的導流罩；在所述導流筒的頂端管口內設有攪拌器的攪拌葉片；在所述攪拌葉片下方的所述導流筒內設有環形分布器；所述環形分布器的進水口通過絮凝劑加藥管與絮凝劑藥箱連通；在所述絮凝劑加藥管上設有絮凝劑加藥泵；在所述濃縮分離箱內設有推流板，所述推流板由向上傾斜設置的斜板和一體固定在所述斜板頂端、豎直設置的立板組成；所述斜板底端固定在所述隔板下方的所述澄清池箱體底板上；所述推流板與所述隔板之間形成推流腔；所述推流腔與所述濃縮分離箱頂部連通；在所述濃縮分離箱內腔底部設有刮泥機，在所述刮泥機上方的所述濃縮分離箱內設有清水箱；所述清水箱的側壁底端設有所述出水管，在所述出水管上設有出水濁度儀；所述清水箱的底板上均勻排列設有斜管；所述斜管底端的進水口置于所述清水箱的底板下方；所述斜管頂端的出水口置于所述清水箱內；所述斜管頂端的出水口水平高度低于所述推流板頂端，并高于所述出水管；在所述清水箱下方的所述濃縮分離箱內壁上設置有泥位計；在污泥外排管上設置有所述污泥外排泵；其還包括控制器，所述進水濁度儀、所述出水濁度儀、所述絮凝劑加藥泵、所述流量計、所述助凝劑加藥泵、所述泥位計、所述刮泥機的污泥外排泵均與所述控制器電連接；將進水濁度數據、出水濁度數據、流量數據、泥位數據發送到所述控制器，所述控制器控制所述絮凝劑加藥泵的加藥量、所述助凝劑加藥泵的加藥量、所述污泥外排泵的排放量。
2.根據權利要求1所述的一種高效澄清池，其特征在于，其還包括污泥回流管、污泥回流泵，所述污泥回流管的一端通過所述污泥回流泵與所述濃縮分離箱的底部連通，另一端與所述管道混合器與所述助凝劑加藥管的出藥口之間的所述進水管連通；控制器控制所述污泥回流泵的排放量。
3.根據權利要求1所述的一種高效澄清池，其特征在于，所述攪拌器包括攪拌電機和固定在所述攪拌電機輸出軸上的所述攪拌葉片；所述攪拌電機置于所述絮凝箱頂部開口上方的攪拌電機固定架上；所述攪拌葉片深入所述導流筒內，且位于所述環形分布器的上方7-13cm處。
4.根據權利要求1所述的一種高效澄清池，其特征在于，其還包括沖洗管，所述沖洗管的出水端與所述絮凝劑加藥管連通。
5.根據權利要求1所述的一種高效澄清池，其特征在于，所述斜管的橫截面為正六邊形，所述斜管與水平面的夾角為60°。
6.根據權利要求1所述的一種高效澄清池，其特征在于，在所述清水箱設置有若干出水堰，所述出水堰的排水口與所述出水管連通。
7.根據權利要求3所述的一種高效澄清池，其特征在于，其還包括水平設置的半圓形的擋板，所述擋板的弧形邊與所述絮凝箱的內壁固定，所述擋板的底面通過固定板與所述導流筒的頂部固定。
8.根據權利要求1所述的一種高效澄清池，其特征在于，所述刮泥機的電機置于所述濃縮分離箱頂部開口上方的刮泥電機固定架上。
9.根據權利要求1所述的一種高效澄清池，其特征在于，所述絮凝箱的一側壁為弧形設置，所述濃縮分離箱為圓柱形。
發明內容
本發明需要解決的技術問題是提供一種占地面積��；表面水力負荷大；上升流速快；處理懸浮物含量高，污泥濃度高；處理水量小的高效澄清池。
本發明的目的在于提供一種高效澄清池。

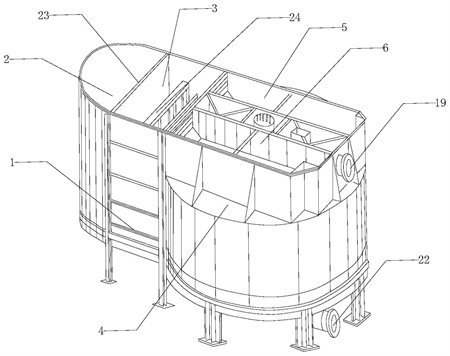

本發明的目的由如下技術方案實施：一種高效澄清池，其包括澄清池箱體、進水管、出水管；在所述澄清池箱體內豎直設有隔板，通過所述隔板將所述澄清池箱體內腔分隔為絮凝箱和濃縮分離箱；所述絮凝箱和所述濃縮分離箱底部連通。所述進水管與所述絮凝箱連通，所述進水管的管口置于所述絮凝箱內腔底部、管口朝上設置，在所述澄清池箱體外側的所述進水管上沿輸送方向依次設有流量計、進水濁度儀和管道混合器，在所述管道混合器與所述澄清池箱體之間的所述進水管上設有助凝劑加藥管，所述助凝劑加藥管與助凝劑藥箱通過助凝劑加藥泵連通。
在所述絮凝箱內的豎直固定設有導流筒，在所述導流筒的底端管口上設有喇叭口型的導流罩；在所述導流筒的頂端管口內設有攪拌器的攪拌葉片；在所述攪拌葉片下方的所述導流筒內設有環形分布器；所述環形分布器的進水口通過絮凝劑加藥管與絮凝劑藥箱連通；在所述絮凝劑加藥管上設有絮凝劑加藥泵。
在所述濃縮分離箱內設有推流板，所述推流板由向上傾斜設置的斜板和一體固定在所述斜板頂端、豎直設置的立板241組成；所述斜板底端固定在所述隔板下方的所述澄清池箱體底板上；所述推流板與所述隔板之間形成推流腔；所述推流腔與所述濃縮分離箱頂部連通；在所述濃縮分離箱內腔底部設有刮泥機，在所述刮泥機上方的所述濃縮分離箱內設有清水箱；所述清水箱的側壁底端設有所述出水管，在所述出水管上設有出水濁度儀。
所述清水箱的底板上均勻排列設有斜管；所述斜管底端的進水口置于所述清水箱的底板下方；所述斜管頂端的出水口置于所述清水箱內；所述斜管頂端的出水口水平高度低于所述推流板頂端，并高于所述出水管；在所述清水箱下方的所述濃縮分離箱內壁上設置有泥位計；在污泥外排管上設置有所述污泥外排泵。
其還包括控制器，所述進水濁度儀、所述出水濁度儀、所述絮凝劑加藥泵、所述流量計、所述助凝劑加藥泵、所述泥位計、所述刮泥機的污泥外排泵均與所述控制器電連接；將進水濁度數據、出水濁度數據、流量數據、泥位數據發送到所述控制器，所述控制器控制所述絮凝劑加藥泵的加藥量、所述助凝劑加藥泵的加藥量、所述污泥外排泵的排放量。
優選的，其還包括污泥回流管、污泥回流泵，所述污泥回流管的一端通過所述污泥回流泵與所述濃縮分離箱的底部連通，另一端與所述管道混合器與所述助凝劑加藥管的出藥口之間的所述進水管連通；控制器控制所述污泥回流泵的排放量。
優選的，所述攪拌器包括攪拌電機和固定在所述攪拌電機輸出軸上的所述攪拌葉片；所述攪拌電機置于所述絮凝箱頂部開口上方的攪拌電機固定架上；所述攪拌葉片深入所述導流筒內，且位于所述環形分布器的上方7-13cm處。
優選的，其還包括沖洗管，所述沖洗管的出水端與所述絮凝劑加藥管連通。
優選的，所述斜管的橫截面為正六邊形，所述斜管與水平面的夾角為60°。
優選的，在所述清水箱設置有若干出水堰，所述出水堰的排水口與所述出水管連通。
優選的，其還包括水平設置的半圓形的擋板，所述擋板的弧形邊與所述絮凝箱的內壁固定，所述擋板的底面通過固定板與所述導流筒的頂部固定。
優選的，所述刮泥機的電機置于所述濃縮分離箱頂部開口上方的刮泥電機固定架上。
優選的，所述絮凝箱的一側壁為弧形設置，所述濃縮分離箱為圓柱形。
本發明的優點：
1、本發明通過增加各種聯鎖控制的儀表，實現了實時觀測進水水質及出水水質的目的，同時根據不同時段的水質情況對絮凝劑和助凝劑進行合理的投加，盡量避免資源浪費的同時實現污水處理效率最大化。
2、本發明通過增設泥位計，及時對濃縮分離箱的污泥通過污泥回流泵和污泥外排泵進行處理，既實現了資源的再利用，又減輕了后續污泥處理的負擔，降低了成本消耗。
3、本發明通過在進水管位置設置管道混合器，使得助凝反應在管道內即可進行，節省了絮凝箱的占地面積；又在絮凝箱設置導流筒，導流筒內的環形分布器開設有多個絮凝劑投加口，可縮短絮凝劑的投加時間，同時，加快了廢水在導流筒內的流速，使得絮凝反應速度加快，提高了廢水的處理效率。
4、本發明通過在環形分布器處增設清洗管道，避免了絮凝劑堵塞投加口導致的絮凝效果下降。
5、本發明通過在濃縮分離箱與清水箱之間增設斜管，使得濃縮分離箱底部污泥層濃度更高，加快了沉降的效果和速度，有利于污水中有機物、微生物、膠體、懸浮物、活性炭等固體顆粒的沉淀去除。
（發明人：肖凱;李輝;蓋晨輝;茹利利;張雪婷;尹麗娜）
