公布日：2023.04.11
申請日：2022.12.28
分類號：C25B9/23(2021.01)I;C02F1/461(2023.01)I;C02F1/42(2023.01)I;C02F1/467(2023.01)I;C02F1/469(2023.01)I;C25B9/21(2021.01)I;C25B11/075(2021.01)I;C25B11/
095(2021.01)I;C25B11/063(2021.01)I;C25B15/02(2021.01)I;C25B1/04(2021.01)I;C25B1/26(2006.01)I;C25B1/14(2006.01)I;C01D15/06(2006.01)I;C01D15/
04(2006.01)I;C02F101/10(2006.01)N
摘要
本發明公開了耦合產酸制氫回收三元正極廢水中鋰離子的裝置及方法，包括電解槽以及設置在電解槽內的陽離子交換膜、陰離子交換膜、電催化電極、電控離子交換電極；陽離子交換膜和陰離子交換膜將電解槽內分割為左腔室、中間腔室一和右腔室；左腔室底部設置有第一出液口，頂部設置有出氣口，內設置有電催化電極；中間腔室一底部設置有第一進料口，頂部設置有第一出水口。本發明通過內置陰陽離子交換膜與電極材料，同步實現陰陽離子的分離與回收，雙膜構造減少了共離子的影響，使得陰陽離子高效選擇性分離，在去除回收金屬離子的同時，產生高附加值產品；同時進料廢水也可得到稀釋與凈化進而從頂部的出水口排出。
權利要求書

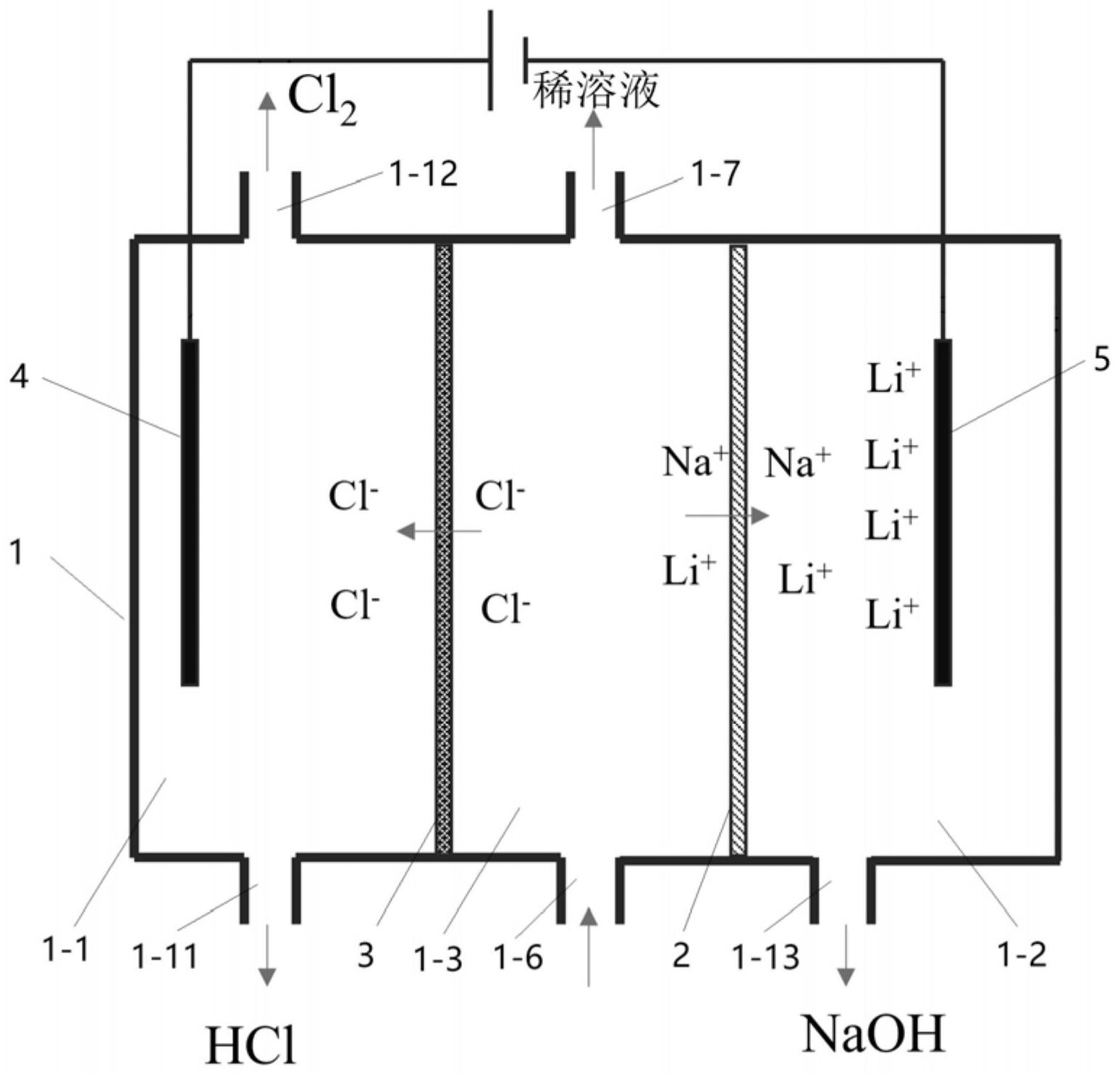

1.耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，包括電解槽(1)以及設置在電解槽(1)內的陽離子交換膜(2)、陰離子交換膜(3)、電催化電極(4)、電控離子交換電極(5)；所述陽離子交換膜(2)和陰離子交換膜(3)將電解槽(1)內分割為左腔室(1-1)、中間腔室一(1-3)和右腔室(1-2)；所述左腔室(1-1)底部設置有第一出液口(1-11)，頂部設置有出氣口(1-12)，左腔室(1-1)內設置有電催化電極(4)；所述中間腔室一(1-3)底部設置有第一進料口(1-6)，頂部設置有第一出水口(1-7)；所述右腔室(1-2)底部設置有第二出液口(1-13)，右腔室(1-2)內設置有電控離子交換電極(5)；所述電控離子交換電極(5)為具有特異性吸附鋰離子的材料制成；所述電催化電極(4)、電控離子交換電極(5)與直流穩壓電源相連。
2.耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，包括電解槽(1)以及設置在電解槽(1)內的陽離子交換膜(2)、陰離子交換膜(3)、電催化電極(4)、電控離子交換電極(5)；所述陽離子交換膜(2)、陰離子交換膜(3)設置有多個，沿電解槽(1)一端至另一端依次間隔分布，將電解槽(1)分割為左腔室(1-1)、中間腔室和右腔室(1-2)；所述中間腔室包括靠近左腔室的中間腔室一(1-3)以及并聯在中間腔室一(1-3)與右腔室(1-2)之間的至少一組腔室單元；每組腔室單元包括中間腔室二(1-4)和中間腔室三(1-5)，所述中間腔室二(1-4)位于中間腔室一(1-3)側；所述中間腔室一(1-3)底部設置有第一進料口(1-6)，頂部設置有第一出水口(1-7)；所述中間腔室二(1-4)頂部設置有第二出水口(1-8)；所述中間腔室三(1-5)底部設置有第二進料口(1-9)，頂部設置有第三出水口(1-10)；所述左腔室(1-1)底部設置有第一出液口(1-11)，頂部設置有出氣口(1-12)，左腔室(1-1)內設置有電催化電極(4)；所述右腔室(1-2)底部設置有第二出液口(1-13)，右腔室(1-2)內設置有電控離子交換電極(5)；所述電控離子交換電極(5)為具有特異性吸附鋰離子的材料制成；所述電催化電極(4)、電控離子交換電極(5)與直流穩壓電源相連。
3.如權利要求1或2所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，所述陰離子交換膜(3)為季胺型陰離子交換膜或芳香胺型離子交換膜。
4.如權利要求1或2所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，所述陽離子交換膜(2)為磺酸型離子交換膜。
5.如權利要求1或2所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，電控離子交換電極(5)為TiO2@PDA-PANI薄膜材料負載在鈦網形成。
6.如權利要求5所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，所述TiO2@PDA-PANI薄膜材料的制備方法包括：(1)將多巴胺溶解在pH為4.0～5.0的NaAC緩沖液中，可得PDA-PANI薄膜，將其在干燥條件下儲存；(2)將得到的PDA-PANI薄膜浸漬在含有TiO2前驅體的鈦酸異丙酯的溶液中，4～6h后，從溶液中提取TiO2@PDA-PANI膜，清洗；(3)將LiCl和12C4溶解于60mL甲醇中，然后加入TiO2@PDA-PANI膜，得到混合物；(4)將EGDMA、MAA及AIBN添加至所述混合物中，于50～70℃、氮?dú)鈿夥障绿幚?/span>10～12h，得到初始膜，對初始膜洗滌并除去鋰離子；(5)將處理后的初始膜在60～70℃下干燥0.5～1h，得TiO2@PDA-PANI薄膜材料。
7.如權利要求1或2所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，所述電催化電極(4)為石墨相氮化碳薄膜電極。
8.如權利要求7所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，其特征在于，所述石墨相氮化碳薄膜具體制備包括：(1)將三聚氰胺或雙氰胺放入反應容器，加蓋載玻片，然后在氮氛環境下以1～3℃/min的加熱速率升溫至540～560℃并恒溫處理3～5h；(2)待反應結束，冷卻至室溫后得到沉積有氮化碳薄膜的載玻片，將所述氮化碳薄膜進行剝落干燥處理，得到所述氮化碳薄膜材料。
9.耦合產酸制氫回收三元正極廢水中鋰離子的方法，其特征在于，采用權利要求1至8任一項所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，從三元正極材料生產廢水中回收鋰離子耦合產酸制氫，具體方法包括：步驟1，將三元正極材料廢水從進料口通入，廢水中的陽離子通過陽離子交換膜(2)發生移動，廢水中的陰離子通過陰離子交換膜(3)發生移動，出水口的出水為稀釋后的淡水；在電控離子交換電極(5)上施加還原電壓，實現鋰離子的吸附，并通過第二出液口(1-13)收集堿溶液；生成的氣體從出氣口(1-12)排出，通過第一出液口(1-11)收集酸溶液；步驟2，交換陰離子交換膜(3)和陽離子交換膜(2)的位置，在電控離子交換電極(5)上施加氧化電位，電控離子交換電極(5)上的鋰離子脫附下來，在右腔室(1-2)形成鋰離子的濃縮液，從第二出液口(1-13)排出；同時在電催化電極(4)所在的左腔室的出氣口(1-12)上方收集排出的氣體，通過第一出液口(1-11)收集廢液；出水口的出水為處理后的澄清水。
10.如權利要求9所述的耦合產酸制氫回收三元正極廢水中鋰離子的方法，其特征在于，施加電壓為1～2V。
發明內容
基于上述技術問題，本發明提供了一種耦合產酸制氫回收三元正極廢水中鋰離子的裝置及方法，在電控離子交換技術上結合電催化技術，實現同步連續分離回收三元鋰電池正極生產廢液中的陰陽離子，同時耦合電催化技術產氫產酸，解決了現有技術無法實現同步連續分離廢水中的陰陽離子，且單膜構造存在共離子影響大，離子分離效率低的問題。
為了實現上述目的，本發明采用如下技術方案予以實現：
耦合產酸制氫回收三元正極廢水中鋰離子的裝置，包括電解槽以及設置在電解槽內的陽離子交換膜、陰離子交換膜、電催化電極、電控離子交換電極；
所述陽離子交換膜和陰離子交換膜將電解槽內分割為左腔室、中間腔室一和右腔室；所述左腔室底部設置有第一出液口，頂部設置有出氣口，左腔室內設置有電催化電極；所述中間腔室一底部設置有第一進料口，頂部設置有第一出水口；所述右腔室底部設置有第二出液口，右腔室內設置有電控離子交換電極；所述電控離子交換電極為具有特異性吸附鋰離子的材料制成；所述電催化電極、電控離子交換電極與直流穩壓電源相連。
本發明的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，包括電解槽以及設置在電解槽內的陽離子交換膜、陰離子交換膜、電催化電極、電控離子交換電極；
所述陽離子交換膜、陰離子交換膜設置有多個，沿電解槽一端至另一端依次間隔分布，將電解槽分割為左腔室、中間腔室和右腔室；
所述中間腔室包括靠近左腔室的中間腔室一以及并聯在中間腔室一與右腔室之間的至少一組腔室單元；每組腔室單元包括中間腔室二和中間腔室三，所述中間腔室二位于中間腔室一側；所述中間腔室一底部設置有第一進料口，頂部設置有第一出水口；所述中間腔室二頂部設置有第二出水口；所述中間腔室三底部設置有第二進料口，頂部設置有第三出水口；
所述左腔室底部設置有第一出液口，頂部設置有出氣口，左腔室內設置有電催化電極；所述右腔室底部設置有第二出液口，右腔室內設置有電控離子交換電極；所述電控離子交換電極為具有特異性吸附鋰離子的材料制成；所述電催化電極、電控離子交換電極與直流穩壓電源相連。
優選的，所述陰離子交換膜為季胺型陰離子交換膜或芳香胺型離子交換膜。
優選的，所述陽離子交換膜為磺酸型離子交換膜。
優選的，電控離子交換電極為TiO2@PDA-PANI薄膜材料負載在鈦網形成。
優選的，所述TiO2@PDA-PANI薄膜材料的制備方法包括：
(1)將多巴胺溶解在pH為4.0～5.0的NaAC緩沖液中，可得PDA-PANI薄膜，將其在干燥條件下儲存；
(2)將得到的PDA-PANI薄膜浸漬在含有TiO2前驅體的鈦酸異丙酯的溶液中，4～6h后，從溶液中提取TiO2@PDA-PANI膜，清洗；
(3)將LiCl和12C4溶解于60mL甲醇中，然后加入TiO2@PDA-PANI膜，得到混合物；本發明優選的，LiCl的質量與12C4的體積比為1g:1m。
(4)將EGDMA、MAA及AIBN添加至所述混合物中，于50～70℃、氮?dú)鈿夥障绿幚?/span>10～12h，得到初始膜，對初始膜洗滌并除去鋰離子；本發明優選的，EGDMA的體積、MAA的質量、AIBN的質量比為10mL：10g：1g。
(5)將處理后的初始膜在60～70℃下干燥0.5～1h，得TiO2@PDA-PANI薄膜材料。
優選的，所述電催化電極為石墨相氮化碳薄膜電極。
優選的，所述石墨相氮化碳薄膜具體制備包括：
(1)將三聚氰胺或雙氰胺放入反應容器，加蓋載玻片，然后在氮氛環境下以1～3℃/min的加熱速率升溫至540～560℃并恒溫處理3～5h；
(2)待反應結束，冷卻至室溫后得到沉積有氮化碳薄膜的載玻片，將所述氮化碳薄膜進行剝落干燥處理，得到所述氮化碳薄膜材料。
本發明還公開了一種耦合產酸制氫回收三元正極廢水中鋰離子的方法，采用所述的耦合產酸制氫回收三元正極廢水中鋰離子的裝置，從三元正極材料生產廢水中回收鋰離子耦合產酸制氫，具體方法包括：
步驟1，將三元正極材料廢水從進料口通入，廢水中的陽離子通過陽離子交換膜發生移動，廢水中的陰離子通過陰離子交換膜發生移動，出水口的出水為稀釋后的淡水；
在電控離子交換電極上施加還原電壓，實現鋰離子的吸附，并通過第二出液口收集堿溶液；生成的氣體從出氣口排出，通過第一出液口收集酸溶液；
步驟2，交換陰離子交換膜和陽離子交換膜的位置，在電控離子交換電極上施加氧化電位，電控離子交換電極上的鋰離子脫附下來，在右腔室形成鋰離子的濃縮液，從第二出液口排出；同時在電催化電極所在的左腔室的出氣口上方收集排出的氣體，通過第一出液口收集廢液；出水口的出水為處理后的澄清水。
優選的，施加電壓為1～2V。
與現有技術相比，本發明的有益效果是：
(1)本發明通過內置陰陽離子交換膜與電極材料，同步實現陰陽離子的分離與回收，雙膜構造減少了共離子的影響，使得陰陽離子高效選擇性分離，在去除回收金屬離子的同時，產生高附加值產品；同時進料廢水也可得到稀釋與凈化進而從頂部的出水口排出。
(2)本發明的裝置可并聯多個腔室單元實現同步進水與出水，使得處理過后的澄清水體進入下一處理環節。
（發明人：王磊）
