申請日2013.08.19

　　公開(公告)日2013.12.04

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種改進的高效污水處理箱，包括箱體，箱體一端開有污水進口，箱體的污水進口設有曝氣機，箱體內上部設有浮料收集裝置和雜質分離框，箱體頂部設有吸風機，吸風機通過管道插于箱體內，管道底部安裝有吸嘴盤，吸嘴盤正對雜質分離框內側，箱體底部設有輸送裝置，輸送裝置與污泥收集箱連接，污泥收集箱與烘干箱連接，烘干箱出風口與旋風分離器連接。箱體通過曝氣機處理，將難生物降解的有機物轉變?yōu)橐咨�物降解的有機物，隨后通過浮料收集裝置收集工業生產用料、中間產物等，通過這些雜質的密度大小，實現逐步分離，效果好。

　　權利要求書

　　1.一種改進的高效污水處理箱，包括箱體，所述箱體一端開有污水進口，其特征在于：所述箱體的污水進口設有曝氣機，所述箱體內上部設有浮料收集裝置和雜質分離框，所述箱體頂部設有吸風機，所述吸風機通過管道插于箱體內，所述管道底部安裝有吸嘴盤，所述吸嘴盤正對雜質分離框內側，所述箱體底部設有輸送裝置，所述輸送裝置與污泥收集箱連接，所述污泥收集箱與烘干箱連接，所述烘干箱出風口與旋風分離器連接。

　　2.根據權利要求1所述的一種改進的高效污水處理箱，其特征在于：所述浮料收集裝置包括依次連接的第一橫管、第二傾斜管、第三橫管和第四傾斜管，所述第二傾斜管和第四傾斜管對稱設置，所述第三橫管與通向箱體外的排渣管連接，所述第四傾斜管末端連接至雜質分離框。

　　3.根據權利要求1所述的一種改進的高效污水處理箱，其特征在于：所述輸送裝置包括輸送帶和滾輪組，所述輸送帶套于滾輪組上。

　　說明書

　　一種改進的高效污水處理箱

　　技術領域

　　本發明涉及一種高效污水處理箱，尤其涉及一種改進的高效污水處理箱。

　　背景技術

　　工業廢水是指工業生產過程中產生的廢水、污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。工業廢水中最易沉積的是污泥，但對于雜質的有效分離，卻很難把握，如果單純的靠加濾芯、過濾網等手段，還是無法清除。因此，需要提供一種新的技術方案來解決上述問題。

　　發明內容

　　為解決上述技術問題，本發明提供一種雜質分離效果好的高效污水處理箱。

　　本發明采用的技術方案是：

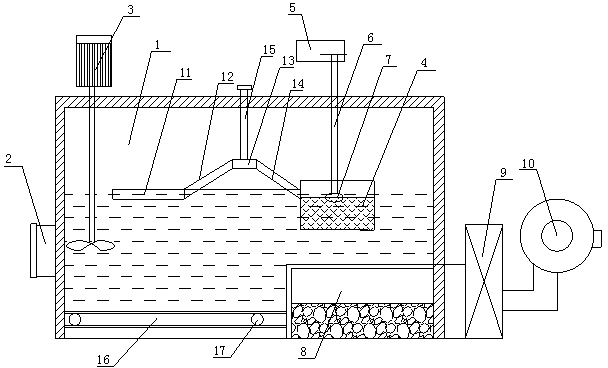

　　一種改進的高效污水處理箱，包括箱體，所述箱體一端開有污水進口，所述箱體的污水進口設有曝氣機，所述箱體內上部設有浮料收集裝置和雜質分離框，所述箱體頂部設有吸風機，所述吸風機通過管道插于箱體內，所述管道底部安裝有吸嘴盤，所述吸嘴盤正對雜質分離框內側，所述箱體底部設有輸送裝置，所述輸送裝置與污泥收集箱連接，所述污泥收集箱與烘干箱連接，所述烘干箱出風口與旋風分離器連接。

　　所述浮料收集裝置包括依次連接的第一橫管、第二傾斜管、第三橫管和第四傾斜管，所述第二傾斜管和第四傾斜管對稱設置，所述第三橫管與通向箱體外的排渣管連接，所述第四傾斜管末端連接至雜質分離框。

　　所述輸送裝置包括輸送帶和滾輪組，所述輸送帶套于滾輪組上。

　　本發明的有益效果：箱體通過曝氣機處理，將難生物降解的有機物轉變?yōu)橐咨�物降解的有機物，隨后通過浮料收集裝置收集工業生產用料、中間產物等，通過這些雜質的密度大小，實現逐步分離，效果好。
