申請日2013.08.19

　　公開(公告)日2013.12.04

　　IPC分類號C02F11/00; C02F11/18; C02F11/12

　　摘要

　　本發明公開了改進的污泥處理設備，包括殼體，殼體頂部設有污水處理箱，污水處理箱頂部設有污泥入口，污泥入口端設有進水管，污水處理箱底部設有過濾網，過濾網底部置于殼體內的過濾桶處，過濾桶由內筒和外筒構成，過濾桶口外壁與殼體內壁形成熱空氣流道，殼體內壁設有多根加熱管，殼體底部設有空氣進口，空氣進口與熱空氣流道連通。該污泥處理設備具有過濾桶，過濾雜質，同時熱空氣流道使得殼體內有源源不斷的熱源使得污泥變干，同時源源不斷的熱源能殺死污泥中的病原體、冰毒微生物，處理能力強。

　　權利要求書

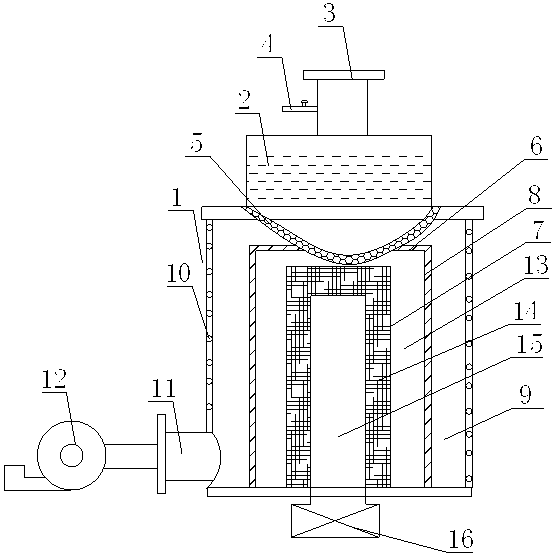

　　1.改進的污泥處理設備，包括殼體，其特征在于：所述殼體頂部設有污水處理箱，所述污水處理箱頂部設有污泥入口，所述污泥入口端設有進水管，所述污水處理箱底部設有過濾網，所述過濾網底部置于殼體內的過濾桶處，所述過濾桶由內筒和外筒構成，所述過濾桶口外壁與殼體內壁形成熱空氣流道，所述殼體內壁設有多根加熱管，所述殼體底部設有空氣進口，所述空氣進口與熱空氣流道連通。

　　2.根據權利要求1所述的改進的污泥處理設備，其特征在于：所述空氣進口端設有氣泵。

　　3.根據權利要求1所述的改進的污泥處理設備，其特征在于：所述內筒和外筒之間形成污水流道，所述內筒里側設有濾芯，所述內筒里側設有過濾水出口管。

　　4.根據權利要求3所述的改進的污泥處理設備，其特征在于：所述過濾水出口管上安裝有安全閥門。

　　說明書

　　改進的污泥處理設備

　　技術領域

　　本發明涉及污泥處理設備，尤其涉及一種改進的污泥處理設備。

　　背景技術

　　城市污水中含有大量的污泥,一方面污泥中含有大量的有機質和營養元素,可以制磚、制生化纖維板、制陶粒等;另一方面污泥中也可能含有大量的重金屬物質、病原體、冰毒微生物和大量的毒性有機物，如不加以妥善處理和處置，將造成堆放和排放區周圍環境嚴重的二次污染。普通的污泥處理機，需要大量設置過濾板、過濾芯，才能除去雜質，但是一些病原體、冰毒微生物不能殺滅干凈。因此，需要提供一種新的技術方案來解決上述技術問題。

　　發明內容

　　本發明提供一種處理能力強的污泥處理設備。

　　本發明解決上述技術問題所采用的技術方案是：

　　改進的污泥處理設備，包括殼體，所述殼體頂部設有污水處理箱，所述污水處理箱頂部設有污泥入口，所述污泥入口端設有進水管，所述污水處理箱底部設有過濾網，所述過濾網底部置于殼體內的過濾桶處，所述過濾桶由內筒和外筒構成，所述過濾桶口外壁與殼體內壁形成熱空氣流道，所述殼體內壁設有多根加熱管，所述殼體底部設有空氣進口，所述空氣進口與熱空氣流道連通。

　　所述空氣進口端設有氣泵。

　　所述內筒和外筒之間形成污水流道，所述內筒里側設有濾芯，所述內筒里側設有過濾水出口管。

　　所述過濾水出口管上安裝有安全閥門。

　　本發明的有益效果是：該污泥處理設備具有過濾桶，過濾雜質，同時熱空氣流道使得殼體內有源源不斷的熱源使得污泥變干，同時源源不斷的熱源能殺死污泥中的病原體、冰毒微生物，處理能力強。
