申請日2013.08.20

　　公開(公告)日2014.01.22

　　IPC分類號A01K63/04; A01K63/00

　　摘要

　　一種基于水處理綜合利用技術的魚類增殖站，涉及水產養殖中的魚類增殖技術領域。解決了在水產養殖中養殖廢水直接排放到外界環境中，導致環境污染和水資源浪費的問題。它包括水井、取水泵、V型濾池、紫外線消毒室、提升泵、清水池、室內魚池、集水井、和人工養殖魚池，取水泵的進水口與水井連通，取水泵的一號出水口與V型濾池的進水口連通，V型濾池的出水口與紫外線消毒室的進水口連通，紫外線消毒室的出水口與提升泵的進水口連通，提升泵的出水口與清水池的進水口連通，清水池的出水口與室內魚池的進水口連通，室內魚池的出水口與集水井的進水口連通，集水井的出水口與人工養殖魚池進水口連通。本實用新型適用于在水產養殖中進行魚類增殖。

　　權利要求書

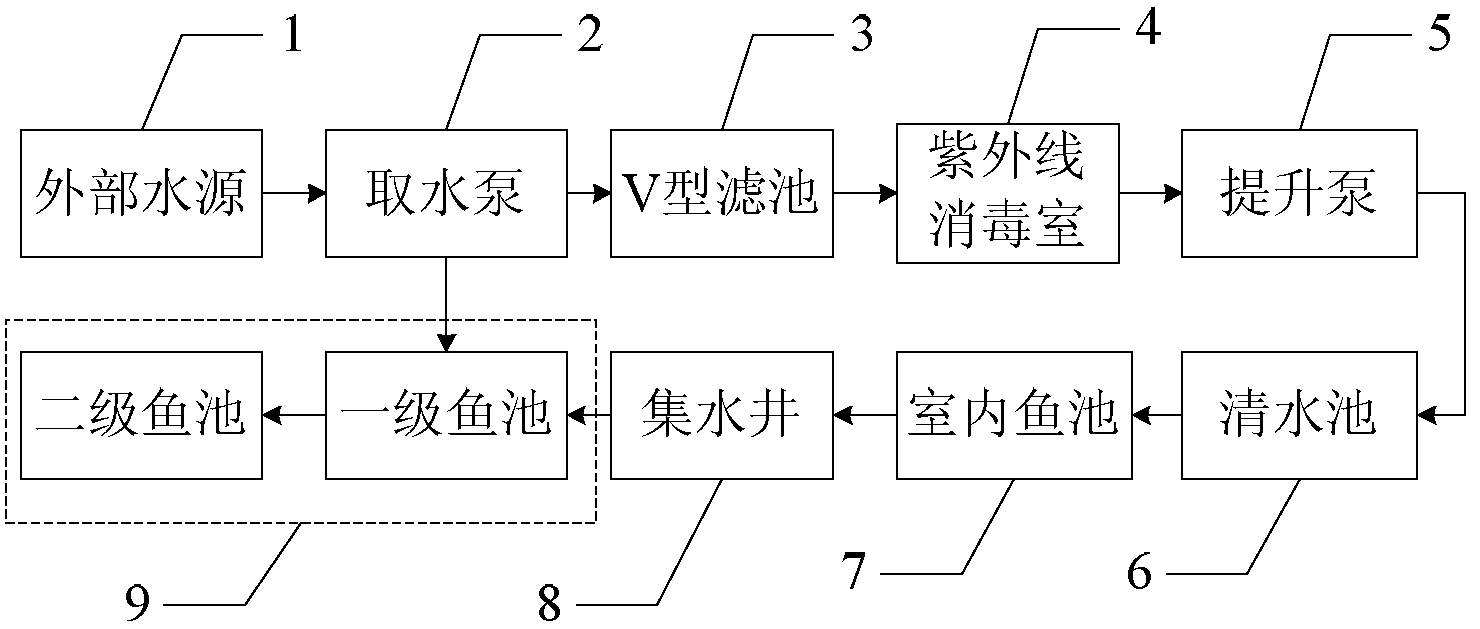

　　1.一種基于水處理綜合利用技術的魚類增殖站，其特征在于，它包括取水泵(2)、V型 濾池(3)、紫外線消毒室(4)、提升泵(5)、清水池(6)、室內魚池(7)、集水井(8)、和 人工養殖魚池(9)，

　　取水泵(2)的一號出水口與V型濾池(3)的進水口連通，

　　V型濾池(3)的出水口與紫外線消毒室(4)的進水口連通，

　　紫外線消毒室(4)的出水口與提升泵(5)的進水口連通，

　　提升泵(5)的出水口與清水池(6)的進水口連通，

　　清水池(6)的出水口與室內魚池(7)的進水口連通，

　　室內魚池(7)的出水口與集水井(8)的進水口連通，

　　集水井(8)的出水口與人工養殖魚池(9)進水口連通。

　　2.根據權利要求1所述的一種基于水處理綜合利用技術的魚類增殖站，其特征在于，人 工養殖魚池(9)包括一級魚池和二級魚池，一級魚池的一號進水口作為人工養殖魚池(9) 的進水口，一級魚池的出水口與二級魚池的進水口連通。

　　3.根據權利要求2所述的一種基于水處理綜合利用技術的魚類增殖站，其特征在于，取 水泵(2)的二號出水口與一級魚池的二號進水口連通。

　　4.根據權利要求1所述的一種基于水處理綜合利用技術的魚類增殖站，其特征在于，所 述V型濾池(3)為V型槽結構，V型槽的側壁為砂濾網。

　　5.根據權利要求1所述的一種基于水處理綜合利用技術的魚類增殖站，其特征在于，它 還包括外部水源(1)，取水泵(2)的進水口與外部水源(1)連通。

　　說明書

　　一種基于水處理綜合利用技術的魚類增殖站

　　技術領域

　　本實用新型涉及水處理綜合利用技術領域和水產養殖中的魚類增殖技術領域。

　　背景技術

　　為了保護水產養殖業可持續發展，保護生態多樣性以及保護物種資源，增殖放流成為必 要手段。增殖放流站的建立為增殖放流提供了保證。增殖放流站水處理和利用是增殖放流站 的關鍵，進水水質影響增殖放流站內養殖對象的生長繁殖，出水包含魚餌殘留以及排泄物， COD、氮、磷、懸浮顆粒物等顯著增高，直接排放必定會造成對環境的不利影響，同時造成 水資源的大量浪費。

　　實用新型內容

　　本實用新型為了解決在水產養殖中養殖廢水直接排放到外界環境中，導致環境污染和水 資源浪費的問題，提供了一種基于水處理綜合利用技術的魚類增殖站。

　　一種基于水處理綜合利用技術的魚類增殖站，它包括取水泵、V型濾池、紫外線消毒室、 提升泵、清水池、室內魚池、集水井和人工養殖魚池，

　　取水泵的一號出水口與V型濾池的進水口連通，

　　V型濾池的出水口與紫外線消毒室的進水口連通，

　　紫外線消毒室的出水口與提升泵的進水口連通，

　　提升泵的出水口與清水池的進水口連通，

　　清水池的出水口與室內魚池的進水口連通，

　　室內魚池的出水口與集水井的進水口連通，

　　集水井的出水口與人工養殖魚池進水口連通。

　　人工養殖魚池包括一級魚池和二級魚池，一級魚池的一號進水口作為人工養殖魚池的進 水口，一級魚池的出水口與二級魚池的進水口連通。

　　一種基于水處理綜合利用技術的魚類增殖站的取水泵的二號出水口與一級魚池的二號進 水口連通。。

　　一種基于水處理綜合利用技術的魚類增殖站的所述V型濾池為V型槽結構，V型槽的側 壁為砂濾網。

　　一種基于水處理綜合利用技術的魚類增殖站還包括外部水源，取水泵的進水口與外部水 源連通。

　　有益效果：本實用新型通過在現魚類增殖站中增加了人工養殖魚池，使得在水產養殖中 產生的養殖廢水能夠在人工養殖魚池當中繼續使用，不僅實現了水的合理綜合利用，而且解 決了環境污染和水資源浪費的問題。本實用新型利用V型濾池和紫外線消毒室對地下水進行 過濾和消毒，能夠充分保證增殖放流站的用水質量。
