基于輸出觀測器的污水COD軟測量方法

發布時間：2018-6-27 21:14:04 中國污水處理工程網

　　申請日2013.08.20

　　公開(公告)日2013.11.20

　　IPC分類號G01N33/18

　　摘要

　　一種基于輸出觀測器的污水COD軟測量方法，它涉及一種污水COD軟測量方法。本發明要解決污水處理過程中反應過程復雜、非線性關系強、部分關鍵變量難于測量的問題。該方法是將待測變量作為系統輸出，構建性能良好的輸出觀測器，其中的觀測器參數由歷史測量數據離線辨識得到。本發明的主要優點有：1)不依賴于對污水處理反應模型的先驗知識，僅利用污水處理系統歷史測量數據;2)基于成熟的控制理論，構建閉環觀測器，動態性能優異，軟測量效果好;3)應用范圍廣泛，除污水處理系統出水COD外，改進的系統應用于測量其他水質指標以及化工、冶煉、造紙等類似工業過程的產品成分。本方法應用于污水在線測量領域。

　　權利要求書

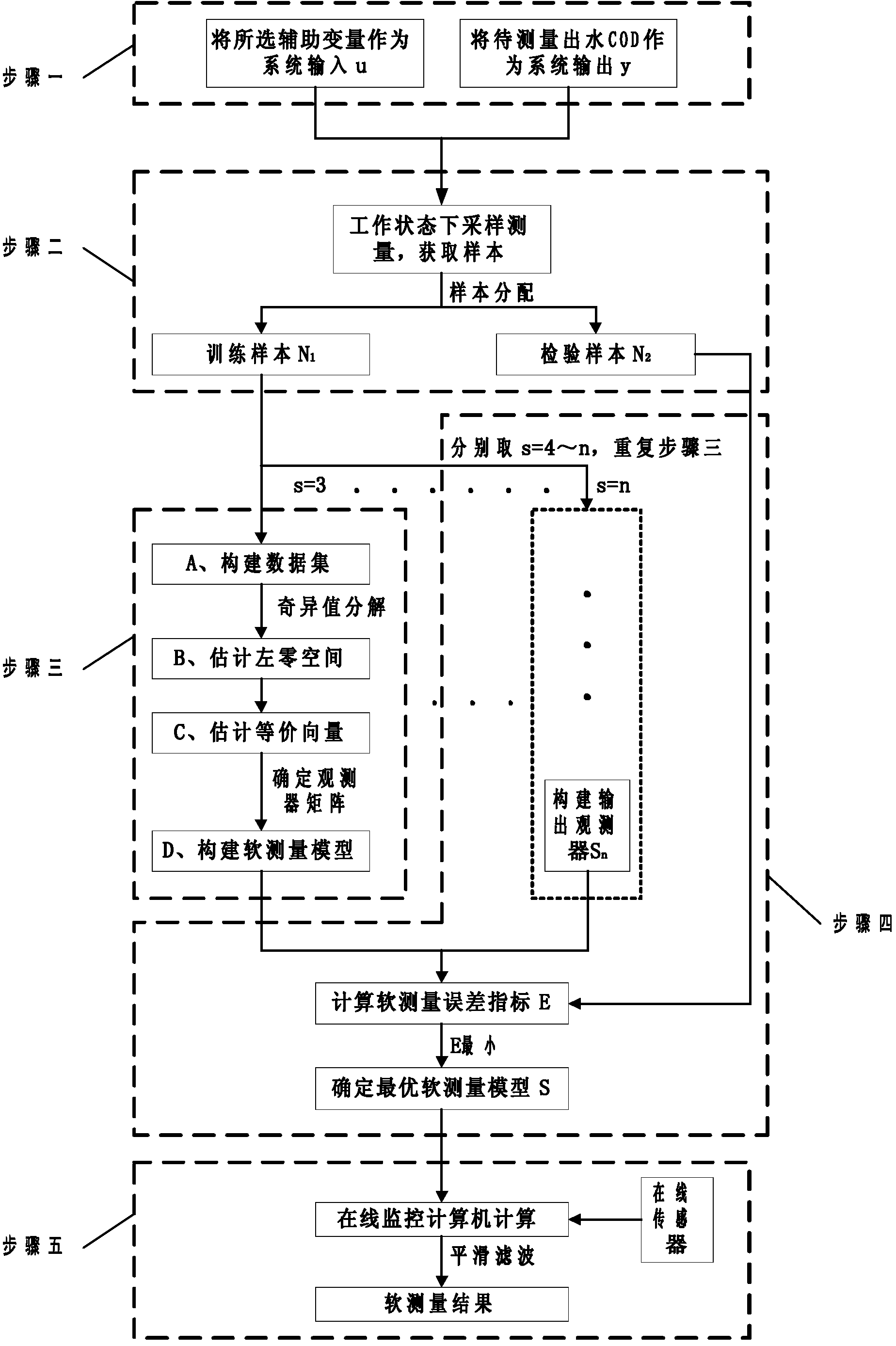

　　1.一種基于輸出觀測器的污水COD軟測量方法，其特征在于所述的基于輸出觀測器的污水COD軟測量方法是按照以下步驟進行的：

　　步驟一，選擇輔助變量和待測變量：選取TOC、DO、ORP、pH、T、HRT和r作為輔助變量，分別設為u1,…,u7，將出水COD設為y，所述的y為待測變量;將污水處理過程定義為反應系統，系統輸入為u=[u1…u7]∈Rl，l=7，系統輸出y∈Rm，m=1; 其中，TOC為進水總有機碳含量，DO為反應池溶解氧，ORP為氧化還原電位，pH為酸堿度， T為水溫，HRT為水力停留時間，r為回流比;

　　步驟二，數據采集：利用傳感器采集污水的輔助變量和待測變量的數據樣本，其中，輔助變量數據樣本為u1(i),…,u7(i)，待測變量數據樣本為y(i);i=1,…,N0，N0為采樣數 量，傳感器采集數據樣本的時間為10s～10min;

　　取N1組數據樣本為訓練樣本，取N2數據樣本為檢測樣本，其中，N1與N2均為正整數， N1+N2=N0;

　　步驟三，構建軟件測量模型：

　　A、構建數據集：

　　選取采集訓練樣本時間的中間時刻k，取訓練樣本N1中的數據，按如下方式構建數學矩陣Zp和Zf：

　　 $Z_{p} = [\begin{matrix} Y_{p} \\ U_{p} \end{matrix}],$ 其中， $Y_{p} = [\begin{matrix} Y (k - s) \\ . \\ . \\ . \\ Y (k - 1) \end{matrix}],$ $U_{p} = [\begin{matrix} U (k - s) \\ . \\ . \\ . \\ U (k - 1) \end{matrix}];$

　　 $Z_{f} = [\begin{matrix} Y_{f} \\ U_{f} \end{matrix}],$ 其中， $Y_{f} = [\begin{matrix} Y (k) \\ . \\ . \\ . \\ Y (k + s - 1) \end{matrix}],$ $U_{f} = [\begin{matrix} U (k) \\ . \\ . \\ . \\ U (k + s - 1) \end{matrix}];$

　　Y(j)=[y(j)…y(j+N-1)]，U(j)=[u(j)…u(j+N)]

　　其中，N為正整數，N1>N+2s，N≥s+1，所述的s=3;

　　B、估計左零空間：

　　計算并對其進行奇異值分解，結果如下：

　　 $\frac{1}{N} Z_{f} Z_{p}^{T} = U_{z} [\begin{matrix} Λ_{XY} & 0 \\ 0 & Λ_{Φ} \end{matrix}] V_{z}^{T},$

　　Uz=[Uz，XY Uz，res]，其中，ΛXY為對角陣，ΛΦ≈0;

　　C、估計等價向量，公式如下：

　　取的最后一行，記為β，β為等價向量;

　　滿足：β=[βu βy]，

　　βu=[βu,0…βu,s]∈Rl(s+1)，

　　βy=[βy,0…βy,s]∈Rm(s+1)，βy,s=1;

　　D、構建軟測量模型

　　構建系統的輸出觀測器，即為軟測量模型sensors，其中軟測量模型構建公式如下：

　　 ${sensor}_{s} : \{\begin{matrix} z_{s} (t + 1) = A_{s} z_{s} (t) + B_{s} u (t) + L_{s} \tilde{y} (t) \\ {\hat{y}}_{s} (t) = C_{s} z_{s} (t) + d_{s} u (t) \end{matrix}$

　　其中，u(t)為系統輸入，為系統輸出，zs(t)為內部變量，為軟測量結果，

　　其中，系統的輸出觀測器參數確定方法如下：

　　 $B_{s} = - [\begin{matrix} β_{u, 0} \\ . \\ . \\ . \\ β_{u, s - 1} \end{matrix}] &Element; R^{s},$ cs=[0…0 1]∈Rs，ds=-βu,s， $L_{s} = - [\begin{matrix} β_{y, 0} \\ . \\ . \\ . \\ β_{y, s - 1} \end{matrix}];$

　　步驟四，確定最優觀測器：

　　分別取s=4,…,l，重復步驟A至D，得l-3個軟測量模型，根據s取值，各模型分別為sensor3,…,sensorl;將步驟一中的輔助變量數據樣本u1(i),…,u7(i)和待測變量數 據樣本y(i)代入各軟測量模型sensor3,…,sensorn中，得

　　定義評價指標其中y0(t)為測試樣本中的實際輸出結果;最優軟測量模型S為E中數值結果最小的一組軟測量模型;所述的最優軟測量模型為 $S : \{\begin{matrix} z_{0} (t + 1) = A_{0} z_{0} (t) + B_{0} u (t) + L_{0} \tilde{y} (t) \\ {\hat{y}}_{0} (t) = C_{0} z_{0} (t) + d_{0} u (t) \end{matrix};$

　　步驟五，在線測量：

　　E、模型移植

　　將最優軟測量模型S移植到在線監控計算機，實時獲取的采樣測量值u1,…,u7，以及計算出水COD值

　　F、在線濾波

　　通過在線濾波器對進行處理;處理公式如下：

　　 ${\hat{y}}_{f} (t) = a {\hat{y}}_{0} (k - 1) + (1 - a) {\hat{y}}_{0} (t),$

　　其中，α∈[0,1]為濾波因子。

　　2.根據權利要求1所述的一種基于輸出觀測器的污水COD軟測量方法，其特征在于步驟D構建軟測量模型中所述的

　　若有在線儀表，則為在線儀表讀數，軟測量結果為優化的測量數據;

　　若無在線儀表，則為離線采樣獲得的中值。

　　3.根據權利要求1所述的一種基于輸出觀測器的污水COD軟測量方法，其特征在于步驟F在線濾波中所述的在線濾波器為平滑濾波器。

　　說明書

　　一種基于輸出觀測器的污水COD軟測量方法

　　技術領域

　　本發明涉及一種污水COD軟測量方法，特別涉及一種對污水處理系統出水COD的軟測 量方法。

　　背景技術

　　由于對出水水質、系統效率等指標要求的不斷提高，在線、實時地對各項水質指標進行監測成為現代污水處理系統中必不可少的關鍵環節。對于溫度、酸堿度等指標，通常采用在線測量?jī)x表進行檢測。然而，傳統上采用的在線儀表存在諸多明顯不足：1)易受干擾，存在較大的測量誤差;2)時滯現象明顯;3)部分水質變量無法在線測量;4)價格昂貴，維護費 用高。相比之下，軟測量技術能夠很好的克服上述缺點，受到了普遍重視。

　　軟測量技術主要是指，不依賴于在線傳感器，而利用數學關系對在線可測量的數據進行處理，從而得到在線不可測的變量。通常，其主要步驟包括輔助變量的選擇、數據采集與處理、軟測量模型、在線校正等。經過多年的發展，人們已經提出了多種軟測量技術，主要可分為兩大類：1)依賴于模型的方法，入機理建模、狀態估計;2)基于數據的方法，如：回歸分析、人工神經網絡、支持向量機等。前者通過對系統的分析，構建反應模型，來獲得待測變量與可測變量間的關系。其主要優點在于理論成熟，測量效果好。但對于較為復雜的系統，建模過程困難甚至難以實現，從而限制了其使用范圍。后者則主要通過歷史數據訓練得到合理的數學模型，并將其應用于在線測量，實用性更強。該類方法的不足在于對建模數據 的數量和質量均有較高要求，并且對系統的變化不敏感，測量偏差較大。

　　發明內容

　　本發明的目的是為了解決污水處理過程中反應過程復雜、非線性關系強、部分關鍵變量難于測量的問題，而提供一種基于輸出觀測器的污水COD軟測量方法。

　　本發明的一種基于輸出觀測器的污水COD軟測量方法，是按照以下步驟進行的：

　　步驟一，選擇輔助變量和待測變量：選取TOC、DO、ORP、pH、T、HRT和r作為輔助變量，分別設為u1,…,u7，將出水COD設為y，所述的y為待測變量;將污水處理過程定義為反應系統，系統輸入為u=[u1 … u7]∈Rl，l=7，系統輸出y∈Rm，m=1; 其中，TOC為進水總有機碳含量，DO為反應池溶解氧，ORP為氧化還原電位，pH為酸堿度， T為水溫，HRT為水力停留時間，r為回流比;
