申請日2013.08.20
公開(公告)日2013.11.27
IPC分類號C02F1/72; C02F1/52; C02F1/50
摘要
本發(fā)明屬于環(huán)保技術(shù)領(lǐng)域，具體涉及緩釋型高鐵酸鉀水處理劑的制備方法。本發(fā)明的目的是提供具有緩釋效果的高鐵酸鉀水處理劑。本發(fā)明的技術(shù)方案是緩釋型高鐵酸鉀水處理劑的制備方法，包括如下步驟：將次氯酸鈣濃度溶于飽和氫氧化鉀溶液，加入九水合硝酸鐵，攪拌，加入硅藻土，冰析靜置，抽濾，濾餅即為制得的緩釋型高鐵酸鉀水處理劑。本發(fā)明的緩釋型高鐵酸鉀水處理劑可以實(shí)現(xiàn)高鐵酸鉀在水處理過程中緩慢釋放，降低高鐵酸鉀的無效分解，提高其利用有效性，達(dá)到降低藥劑使用量、提高水處理效果的目的。
權(quán)利要求書
1.緩釋型高鐵酸鉀水處理劑的制備方法，其特征在于：包括如下步驟：
a、將次氯酸鈣濃度溶于濃度為11～14mol/L的氫氧化鉀溶液中，次氯酸鈣與氫氧化鉀的 質(zhì)量比約為1︰1.2～1.5，使用孔徑為500目～800目的濾布進(jìn)行抽濾;
b、繼續(xù)加入飽和氫氧化鉀溶液，最終使得次氯酸鈣濃度為3g/4～6mL氫氧化鉀溶液;使 用孔徑為500目～800目的濾布進(jìn)行抽濾;
c、稱取九水合硝酸鐵，控制次氯酸鈣和九水合硝酸鐵的質(zhì)量比為1︰1.5～2，快速研磨成 粉末，溫度控制在5～10℃即可，充分?jǐn)嚢钘l件，緩慢地加入到步驟b得到的溶液中;充分?jǐn)?拌1h;
d、向步驟c得到的溶液中加入硅藻土，繼續(xù)攪拌5～10分鐘后，冰析靜置30～40分鐘， 將靜置后的溶液抽濾，濾餅即為制得的緩釋型高鐵酸鉀水處理劑;其中，高鐵酸鉀︰硅藻土 的質(zhì)量比為1～4︰1。
2.如權(quán)利要求1所述的緩釋型高鐵酸鉀水處理劑的制備方法，其特征在于：步驟a中氫 氧化鉀溶液濃度為13mol/L。
3.如權(quán)利要求1或2所述的緩釋型高鐵酸鉀水處理劑的制備方法，其特征在于：步驟d 中高鐵酸鉀︰硅藻土的質(zhì)量比為2︰1。
說明書
緩釋型高鐵酸鉀水處理劑的制備方法
技術(shù)領(lǐng)域
本發(fā)明屬于環(huán)保技術(shù)領(lǐng)域，具體涉及緩釋型高鐵酸鉀水處理劑的制備方法。
背景技術(shù)
由于環(huán)境污染的加劇，飲用水水質(zhì)安全問題凸現(xiàn)。與嚴(yán)峻的污染形勢相對應(yīng)的則是現(xiàn) 有給水廠處理技術(shù)的相對無效，研究開發(fā)適合微污染源水特征的高效低耗預(yù)處理技術(shù)意義 重大。針對我國目前的技術(shù)經(jīng)濟(jì)狀況，開發(fā)能提高有機(jī)物凈化效果的強(qiáng)化混凝技術(shù)不失為 一種好的方法。該技術(shù)無需大規(guī)模改造現(xiàn)有給水處理設(shè)施，且投資和運(yùn)行費(fèi)用均較低廉， 具有廣闊的應(yīng)用前景。高鐵酸鉀是一種多功能綠色水處理劑。在酸性條件下其標(biāo)準(zhǔn)電極電 位為2.20V，在堿性條件下其標(biāo)準(zhǔn)電極電位為0.72V，具有很強(qiáng)的氧化性，在水處理過程中， 高鐵酸鉀具有良好的氧化除污、殺菌消毒和絮凝沉淀的效果，并且在處理過程中不會產(chǎn)生 二次污染和其它有毒副產(chǎn)物，但其穩(wěn)定性差，導(dǎo)致其無法推廣應(yīng)用。
發(fā)明內(nèi)容
本發(fā)明的目的是提供具有緩釋效果的高鐵酸鉀水處理劑。
本發(fā)明的技術(shù)方案是緩釋型高鐵酸鉀水處理劑的制備方法，包括如下步驟：
a、將次氯酸鈣濃度溶于濃度為11～14mol/L的氫氧化鉀溶液中，次氯酸鈣與氫氧化鉀的 質(zhì)量比約為1︰1.2～1.5，使用孔徑為500目～800目的濾布進(jìn)行抽濾;
b、繼續(xù)加入飽和氫氧化鉀溶液，最終使得次氯酸鈣濃度為3g/4～6mL氫氧化鉀溶液; 使用孔徑為500目～800目的濾布進(jìn)行抽濾;
c、稱取九水合硝酸鐵，控制次氯酸鈣和九水合硝酸鐵的質(zhì)量比為1︰1.5～2，快速研磨 成粉末，溫度控制在5～10℃即可，充分?jǐn)嚢钘l件，緩慢地加入到步驟b得到的溶液中;充 分?jǐn)嚢?h(讓硝酸鐵和b中產(chǎn)生的次氯酸鉀發(fā)生反應(yīng)生成高鐵酸鉀);
d、向步驟c得到的溶液中加入硅藻土，繼續(xù)攪拌5～10分鐘后，冰析靜置30～40分鐘， 將靜置后的溶液抽濾，濾餅即為制得的緩釋型高鐵酸鉀水處理劑，其中，高鐵酸鉀︰硅藻 土的質(zhì)量比為1～4︰1。
優(yōu)選的，步驟a中氫氧化鉀溶液濃度為13mol/L。
優(yōu)選的，步驟d中高鐵酸鉀︰硅藻土的質(zhì)量比為2︰1。
本發(fā)明涉及的化學(xué)反應(yīng)方程式為：
Ca(ClO)2+2KOH=Ca(OH)2+2KClO (1)
2Fe(NO3)3+3KClO+10KOH=2K2FeO4+6KNO3+3KCl+5H2O (2)

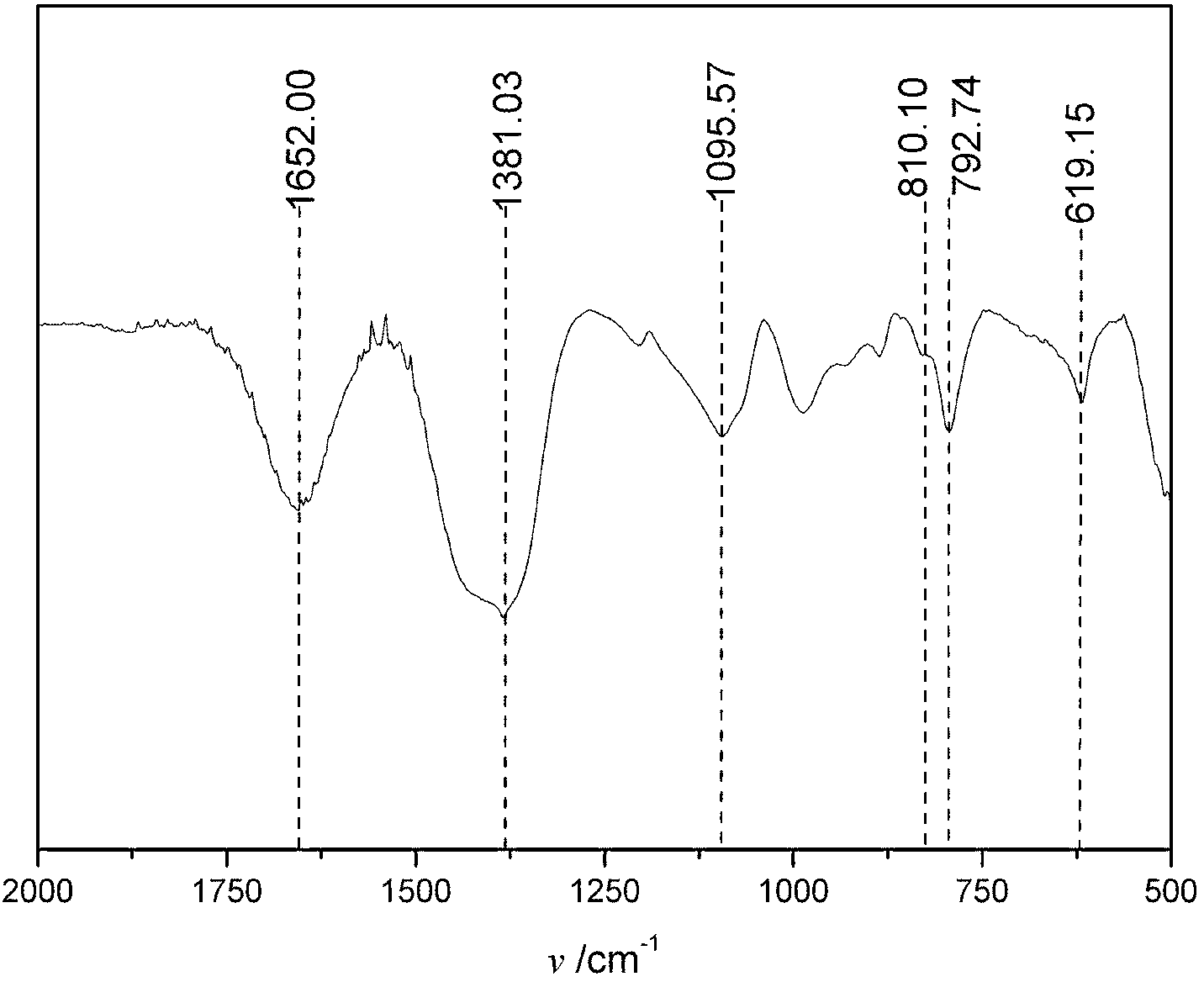

本發(fā)明的高鐵酸鉀水處理劑，提高了高鐵酸鉀在水處理過程中的穩(wěn)定性，延長高鐵酸 鉀作用時間，提高水處理劑利用有效性。本發(fā)明提出的緩釋型高鐵酸鉀水處理劑是利用硅 藻土負(fù)載高鐵酸鉀，使高鐵酸鉀晶體在硅藻土的空隙中生成，在水處理過程中緩慢釋放， 達(dá)到穩(wěn)定和緩釋的目的。
