申請日2013.08.20

　　公開(公告)日2013.12.11

　　IPC分類號E03C1/182; E03C1/12

　　摘要

　　一種廢水回收利用洗衣池，其結構包括水池、水龍頭、水池閥、水池閥開關、過濾網、排水阻水閥、凈水阻水閥、U型下水管、凈水過濾器、儲水箱、下水管。本發明可以對洗衣池用過的廢水進行二次利用，例如，洗衣池的洗衣服水比較干凈時，可以通過凈水過濾器進行過濾，并儲備到儲水箱里供澆花、拖地、沖廁所等二次使用，達到廢水重新利用的效果，大大的節約地球的淡水資源，同時也減少了污水的排放量，對周圍的環境具有一定的環保作用。

　　權利要求書

　　1.一種廢水回收利用洗衣池，其特征在于：所述洗衣池結構包括水池、水龍頭、水池閥、水池閥開關、過濾網、排水阻水閥、凈水阻水閥、U型下水管、凈水過濾器、儲水箱、下水管;

　　水池可用陶瓷材料制成，水池上部有個小臺面，臺面上安裝有水龍頭，水龍頭旁邊安裝水池閥開關，水池的底部中央安裝下水管，下水管頂端與水池中央和水池閥連接，水池閥后面連接過濾網，下水管分兩路，一路接凈化阻水閥，再接凈化過濾器后接入儲水箱，另一路接排水阻水閥后接U型下水管，污水排出;通過水池閥開關對水池閥進行打開和關閉，過濾網是用來對使用過的水排放時過濾比較大的物件，當水池的水比較混濁或比較臟時，打開排水阻水閥并關閉凈水阻水閥，讓臟水從U型下水管排出;當水池的水比較清澈或比較干凈時，關閉排水阻水閥并打開阻水閥，讓水先流入凈水過濾器進行過濾，得到更清澈的水，再流入儲水箱，儲水箱出水口可以接個水龍頭也可以接個水管連接便池水箱，進行二次回收利用。

　　說明書

　　一種廢水回收利用洗衣池

　　技術領域

　　本發明涉及一種具有廢水利用的洗衣池，可以對該洗衣池使用過的水進行回收利用，以節約水資源。

　　背景技術

　　據統計中國家用廢水排水量每天要排放10億噸廢水，地球的淡水資源儲備量已經日益減少，全球都在倡導節約用水，保護地球，提倡可持續發展。洗衣池?cái)?shù)量巨大，如何解決廢水利用，意義重大。

　　發明內容

　　本發明的目的是針對現有技術的不足，提供一種廢水回收利用的環保洗衣池。

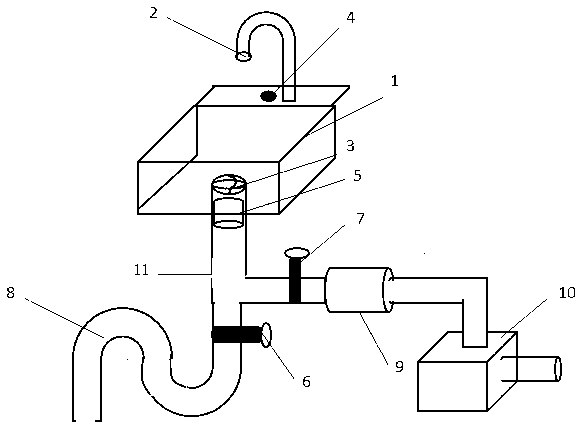

　　本發明的結構包括水池、水龍頭、水池閥、水池閥開關、過濾網、排水阻水閥、凈水阻水閥、U型下水管、凈水過濾器、儲水箱、下水管;

　　水池可用陶瓷材料制成，水池上部有個小臺面，臺面上安裝有水龍頭，水龍頭旁邊安裝水池閥開關，水池的底部中央安裝下水管，下水管頂端與水池中央和水池閥連接，水池閥后面連接過濾網，下水管分兩路，一路接凈化阻水閥，再接凈化過濾器后接入儲水箱，另一路接排水阻水閥后接U型下水管，污水排出;通過水池閥開關對水池閥進行打開和關閉，過濾網是用來對使用過的水排放時過濾比較大的物件，當過濾網上的物件或垃圾較多時，便可以把它取出，當水池的水比較混濁或比較臟時，打開排水阻水閥并關閉凈水阻水閥，讓臟水從U型下水管排出;當水池的水比較清澈或比較干凈時，關閉排水阻水閥并打開阻水閥，讓水先流入凈水過濾器進行過濾，得到更清澈的水，再流入儲水箱，儲水箱出水口可以接個水龍頭也可以接個水管連接便池水箱，進行二次回收利用。

　　本發明的有益效果：本發明所述洗衣池可以對洗衣池用過的廢水進行二次利用，例如，洗衣池的洗衣服水比較干凈時，可以通過凈水過濾器進行過濾，并儲備到儲水箱里供澆花、拖地、沖廁所等二次使用，達到廢水重新利用的效果，大大的節約地球的淡水資源，同時也減少了污水的排放量，對周圍的環境具有一定的環保作用。
