申請日2013.08.20

　　公開(公告)日2014.02.26

　　IPC分類號C02F9/14

　　摘要

　　本實用新型提出了一體化中水處理設備，以簡單實用的必要設備的一體組合形式解決了現有技術的中水處理設備單獨建造安裝，占地面積大及操作維護不便的問題。該設備包括：一級過濾裝置，其為設有細格柵的調節池;二級反應裝置，位于一級過濾裝置的下游位置，其為一體化生物接觸氧化池;三級凈化裝置，位于二級反應裝置的下游位置，其為物理性過濾器;貯水裝置，用于貯存處理后的水以供用戶使用;所述物理性過濾器為石英砂過濾器和/或活性炭過濾器;所述二級反應裝置，其包括生物氧化池和中間水池，所述生物氧化池通過池壁上部的溢流口與中間水池溢流相接。所述貯水裝置還設置有監測裝置，所述監測裝置是pH監測儀和/或余氯監測儀。

　　權利要求書

　　1.一體化中水處理設備，其特征在于：包括

　　一級過濾裝置，其為設有細格柵的調節池;

　　二級反應裝置，位于一級過濾裝置的下游位置，其為一體化生物接觸氧化 池;

　　三級凈化裝置，位于二級反應裝置的下游位置，其為物理性過濾器;

　　貯水裝置，用于貯存處理后的水以供用戶使用。

　　2.根據權利要求1所述的一體化中水處理設備，其特征在于：所述物理性 過濾器為石英砂過濾器和/或活性炭過濾器。

　　3.根據權利要求1所述的一體化中水處理設備，其特征在于：所述調節池 中設有數個水泵，用于將池內經過一級過濾的水泵入所述二級反應裝置。

　　4.根據權利要求1所述的一體化中水處理設備，其特征在于：所述二級反 應裝置的進水管道上還設有毛發聚集器。

　　5.根據權利要求1所述的一體化中水處理設備，其特征在于：所述二級反 應裝置包括生物氧化池和中間水池，所述生物氧化池通過其池壁上部的溢流口 與所述中間水池溢流相接。

　　6.根據權利要求5所述的一體化中水處理設備，其特征在于：所述生物氧 化池中還設有進氣管消音器。

　　7.根據權利要求5所述的一體化中水處理設備，其特征在于：所述中間水 池中設有數個水泵，將池中水泵入所述三級凈化裝置。

　　8.根據權利要求1所述的一體化中水處理設備，其特征在于：所述貯水裝 置還連接有反沖洗泵。

　　9.根據權利要求1所述的一體化中水處理設備，其特征在于：所述貯水裝 置還設置有監測裝置，所述監測裝置通過探頭引線對所述貯水裝置中的水進行 取樣并進行監測。

　　10.根據權利要求9所述的一體化中水處理設備，其特征在于：所述監測 裝置是PH監測儀和/或余氯監測儀。

　　說明書

　　一體化中水處理設備

　　技術領域

　　本實用新型涉及污水凈化領域，特別是指一種一體化中水處理設備。

　　背景技術

　　中水一詞最早起源于日本，是不同于給水、排水的一種水處理方法。中水 是把水質較好的生活污水經過比較簡單的技術處理后，作為非飲用水使用。中 水主要用于洗車、噴灑綠地、沖洗廁所、冷卻用水等，這樣做充分利用了水資 源、減少污水直接排放對環境造成的污染。對于淡水資源缺乏、供水嚴重不足 的城市來說，中水系統是緩解水資源不足，防治水污染，保護環境的重要途徑。

　　目前，中水處理系統中使用最普遍的，在市場上占有主導地位的當為生物 接觸氧化法，而處理效果最佳的為膜處理工藝。而這兩種設備在應用過程中均 存在不同程度的缺點，例如：生物接觸氧化法的處理效果能滿足終端水質的要 求，但是安裝時設備的占地面積較大，且后期各組成設備的運行維護較為繁瑣， 操作簡單，但是對操作者的要求較高;膜處理工藝處理的水質較為理想，占地 面積不大，能達到更高的水質標準，但是膜的種類繁多，性能及其壽命參差不 齊，不易判別，且品質好的膜價格較為昂貴，很大程度上增加了水處理行業的 負擔，因此難以普遍應用，且中水處理系統的原水污染雜質成分組成比較簡單， 污染物性質比較接近，污染程度不深。

　　實用新型內容

　　本實用新型提出一種一體化中水處理設備，以簡單實用的必要設備的一體 組合形式解決了現有技術的中水處理設備單獨建造安裝，占地面積大及操作維 護不便的問題。

　　本實用新型的技術方案是這樣實現的：

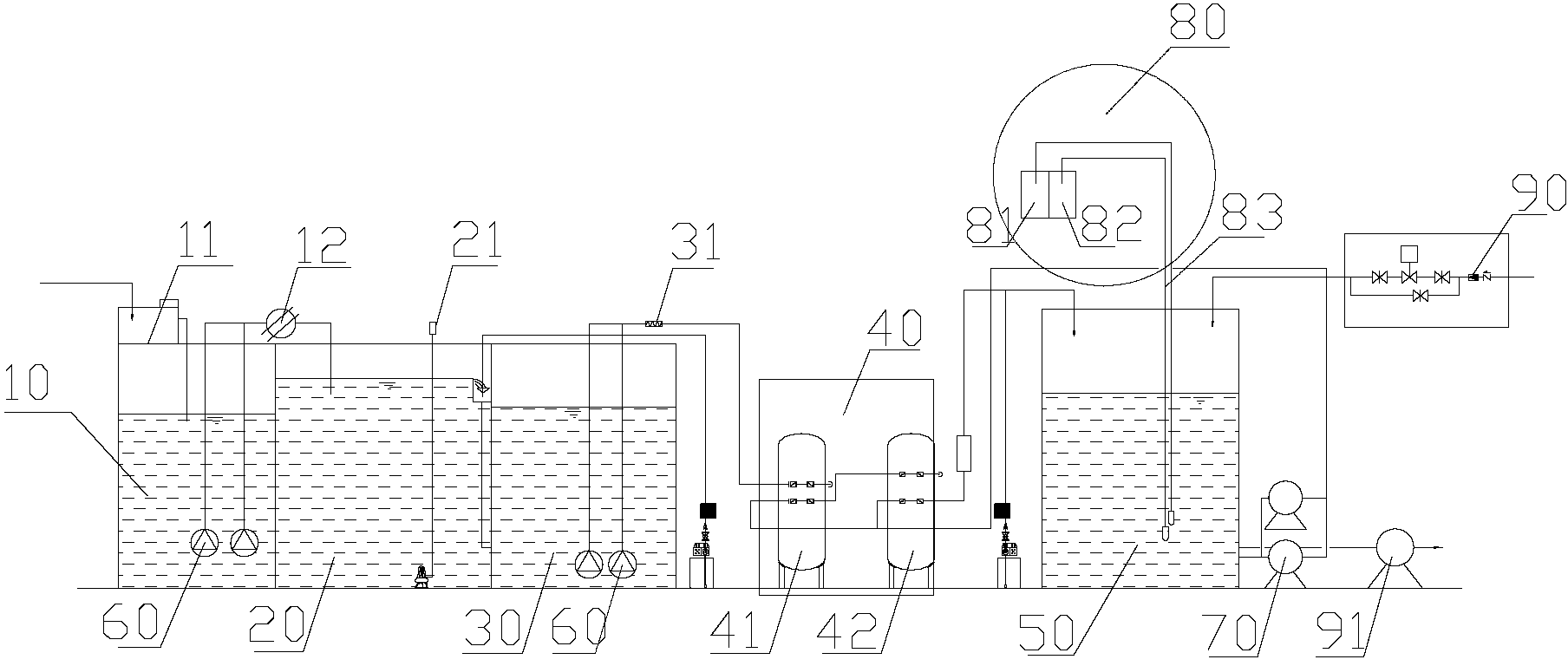

　　一體化中水處理設備，包括：

　　一級過濾裝置，其為設有細格柵的調節池，原水經過細格柵進入調節池， 其中體積較大的雜質會被過濾掉，并且由于原水水量供給的不穩定、調節池用 于貯水以平衡水量，降低系統處理原水的成本;

　　二級反應裝置，位于一級過濾裝置的下游位置，其為一體化生物接觸氧化 池，可以根據不同需要進行生物氧化處理法、物理化學法或者膜處理法去污， 也可以將其中的一種或多種進行結合進行去污，水中的污染物90%以上是通過 二級反應裝置去除;

　　三級凈化裝置，位于二級反應裝置的下游位置，其為物理性過濾器，例如 石英砂過濾器和活性炭過濾器等過濾器中的一種或者其組合，用于對經過二級 處理的水進一步凈化過濾，提高了原水處理的標準;

　　貯水裝置，用于貯存處理后的水以供用戶使用。

　　上述系統中所述調節池中設有若干水泵，將池內經過一級過濾的水泵入二 級反應裝置的進水管道。

　　所述二級反應裝置進水管道上還可以設有毛發聚集器，用于對經過細格柵 過濾的水進一步過濾毛發級雜質。

　　上述系統中所述二級反應裝置，其包括生物氧化池和中間水池，所述生物 氧化池通過池壁上部的溢流口與中間水池溢流相接。

　　所述生物氧化池中還設有進氣管消音器，以降低反應中噪聲污染。

　　所述中間水池中設有若干水泵，將池中水泵入管道進入三級凈化裝置。

　　以上所述的多個用于連接兩個設備的管道可以用管道混合器合并。

　　上述系統中的貯水裝置還連接有反沖洗泵，用于對系統進行反沖洗，方便 清潔維護。

　　所述貯水裝置還可以設置有各種監測裝置，所述監測裝置通過探頭引線對 貯水裝置中的水進行取樣并進行監測，以便根據監測數據對系統進行調節。

　　所述監測裝置可以是PH監測儀，以監測池內經處理后水的PH值;以及余 氯監測儀，用以監測處理后水的含氯量;并且所述監測裝置不限于上述舉例。

　　所述貯水裝置還可以連接有補水裝置。

　　所述系統通過供水泵組供用戶使用。

　　綜上所述，本實用新型的一體化中水處理設備，其將中水處理必要設備組 合為一體，并且可以根據具體環境采用各種方式的中水處理方法，占地面積小， 安裝簡易，且日常維護簡單快捷、價格比較適中，使用壽命長，因而可以在各 種社區環境普及應用。
