申請日2014.10.16

　　公開(公告)日2015.01.21

　　IPC分類號C02F11/04

　　摘要

　　本實用新型涉及污泥回流二級加熱系統，屬于機械設備類。污泥回流二級加熱系統包括電熱鍋爐、熱水輸送提升泵、污泥輸送螺桿泵、筒式多芯加熱器(一次加熱系統)、污泥多級盤式均溫加熱系統(二次加熱系統)、熱污泥回流系統、污泥厭氧反應器。本實用新型的污泥加熱系統采用了熱污泥回流、套筒加熱及盤管再熱均溫加熱處理，改善了原始污泥加熱過程中換熱效率低，泥管易堵塞以及溫度不穩定對厭氧污泥代謝造成阻礙的情況，有效的提高了污泥厭氧消化效率，系統溫度波動小，運行穩定，一體化程度高，可變性強，拆卸簡單，占地面積小，適用于污泥厭氧消化的加熱過程以及其他污泥加熱過程。


　　權利要求書

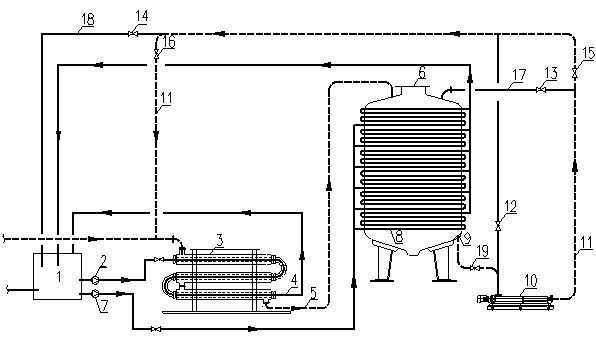

　　1.污泥回流二級加熱系統，其特征在于：所述污泥加熱系統由電熱鍋爐(1)、第一熱水提升泵(2)、第二熱水提升泵(7)、筒式多芯加熱裝置(3)、多級盤式均溫加熱裝置(8)、污泥回流泵(10)組成，其中，電熱鍋爐的一個出水口通過管道連接到筒式多芯加熱裝置(3)的進水口，連接管道上設置有第一熱水提升泵(2)，筒式多芯加熱裝置(3)的出水口通過回流管道連接到電熱鍋爐(1);電熱鍋爐(1)的另一個出水口通過管道并聯連接到多級盤式均溫加熱裝置(8)的進水口上，連接管道上設置有第二熱水提升泵(7)，多級盤式均溫加熱裝置(8)的出水口并聯連接至回流管道，回流管道連接到電熱鍋爐(1)，筒式多芯加熱裝置(3)上設置有進泥口，筒式多芯加熱裝置(3)的出泥口通過管道(5)連接到污泥厭氧反應器(6)的進泥口，設置在污泥厭氧反應器(6)底部的污泥回流口通過管道連接到污泥輸送螺桿泵(10)的進泥口，污泥輸送螺桿泵(10)的出泥口通過管道(11)連接到筒式多芯加熱裝置(3)的進泥管道，污泥厭氧反應器(6)的熱水補水口通過管道(17)與管道(11)連接，電熱鍋爐(1)的一個出水口通過管道(18)與管道(11)連接。

　　2.如權利要求1所述的污泥回流二級加熱系統，其特征在于：所述筒式多芯加熱裝置(3)由兩個以上多芯加熱筒組成。

　　3.如權利要求1所述的污泥回流二級加熱系統，其特征在于：所述多級盤式均溫加熱裝置(8)，由兩個以上單級盤管加熱器組成，進出水通過母管連接，多點進水，多點回流。

　　說明書

　　污泥回流二級加熱系統

　　技術領域

　　本實用新型涉及污泥回流二級加熱系統，屬機械設備類。

　　背景技術

　　隨著社會的發展，全世界的環保意識也越來越強，現在社會存在著大量的污水處理廠剩余污泥以及餐廚垃圾等，這些物質含有大量的有機質，它的減量化處理成為了人類所需面臨的重要課題，目前污泥的減量化處理方法包括：焚燒、填埋以及厭氧消化等方法，無疑厭氧消化處理是其中最經濟以及最環保的方法。

　　污泥的厭氧消化減量處理方法包括：低溫厭氧消化、中溫厭氧消化及高溫厭氧消化，溫度是制約著厭氧消化反應的重要因素。因此污泥厭氧消化的加熱系統的效率關系著厭氧消化系統運行的穩定性。

　　水的比熱值大，傳熱效率高，是目前常用的換熱介質，熱水加熱系統應用范圍較廣，但在污泥加熱過程中管道內容易產生高溫污泥板結現象，同時也存在著污泥加熱升溫不均勻，消化反應器內溫度不穩定等阻礙厭氧消化反應的現象。

　　發明內容

　　針對上述存在的問題，本實用新型的目的在于提供一種能夠保證污泥快速、均勻加熱，反應器內溫度波動小，且系統運行穩定的高效污泥加熱系統。

　　為實現上述目的，本實用新型的技術解決方案為：

　　污泥回流二級加熱系統，所述污泥加熱系統由電熱鍋爐、第一熱水提升泵、第二熱水提升泵、筒式多芯加熱裝置、多級盤式均溫加熱裝置、污泥回流泵組成，其中，電熱鍋爐的一個出水口通過管道連接到筒式多芯加熱裝置的進水口，連接管道上設置有第一熱水提升泵，筒式多芯加熱裝置的出水口通過回流管道連接到電熱鍋爐;電熱鍋爐的另一個出水口通過管道并聯連接到多級盤式均溫加熱裝置的進水口上，連接管道上設置有第二熱水提升泵，多級盤式均溫加熱裝置的出水口并聯連接至回流管道，回流管道連接到電熱鍋爐，筒式多芯加熱裝置上設置有進泥口，筒式多芯加熱裝置的出泥口通過管道連接到污泥厭氧反應器的進泥口，設置在污泥厭氧反應器底部的污泥回流口通過管道連接到污泥輸送螺桿泵的進泥口，污泥輸送螺桿泵的出泥口通過管道連接到筒式多芯加熱裝置的進泥管道，污泥厭氧反應器的熱水補水口通過管道與管道連接，電熱鍋爐的一個出水口通過管道與管道連接。

　　所述筒式多芯加熱裝置由兩個以上多芯加熱筒組成。

　　所述多級盤式均溫加熱裝置，由兩個以上單級盤管加熱器組成，進出水通過母管連接，多點進水，多點回流。

　　由于采用以上技術方案，本實用新型包括由污泥厭氧反應器、污泥回流泵及污泥回流管道組成的熱污泥回流系統，由筒式多芯加熱裝置組成的一級加熱系統、由單級盤管加熱器組成的二級加熱系統，回流熱污泥與原始污泥混合，提高了污泥的含水率，增加了熱傳遞效率，縮短了加熱時間;提高了管道內的污泥流速，使得加熱系統的污泥管道上不易產生污泥的板結、堵塞現象，且回流污泥在管道內形成厭氧菌選擇區，利于厭氧菌代謝增殖，一級、二級加熱系統均為可組裝裝置，整個系統具有換熱效率高，溫度波動小，運行穩定，利于污泥厭氧消化，一體化程度高，可變性強，拆卸簡單，占地面積小等其他加熱系統無法取代的優點，適用于污泥厭氧消化的加熱過程。
