申請日2014.11.04
公開(公告)日2015.03.04
IPC分類號C02F1/44; B01D63/02
摘要
本實用新型公開了一種水處理用膜分離設備，包括：具有下端頭和中空纖維膜束的中空纖維簾式膜組件、支撐下端頭的底座和與中空纖維簾式膜組件的產水口相連通的集水裝置;中空纖維膜束豎直排列，相鄰兩個中空纖維簾式膜組件之間有間隙，在間隙之間設置具有布?xì)饪椎牟細庋b置，布?xì)庋b置與提供氣流的曝氣裝置相連通，布?xì)饪壮蛑锌绽w維膜束靠近下端頭的根部。布?xì)庋b置設置在相鄰兩個中空纖維簾式膜組件之間，布?xì)饪椎目卓诔蛑锌绽w維膜束的根部，孔口與膜束根部之間的距離較短，且二者之間沒有阻擋物，以較小的曝氣流量就可以有效避免膜絲根部積泥現象，提高膜分離設備的抗污染能力，并顯著提高膜組件的有效利用率以及膜分離設備產水能力的穩定性。
權利要求書

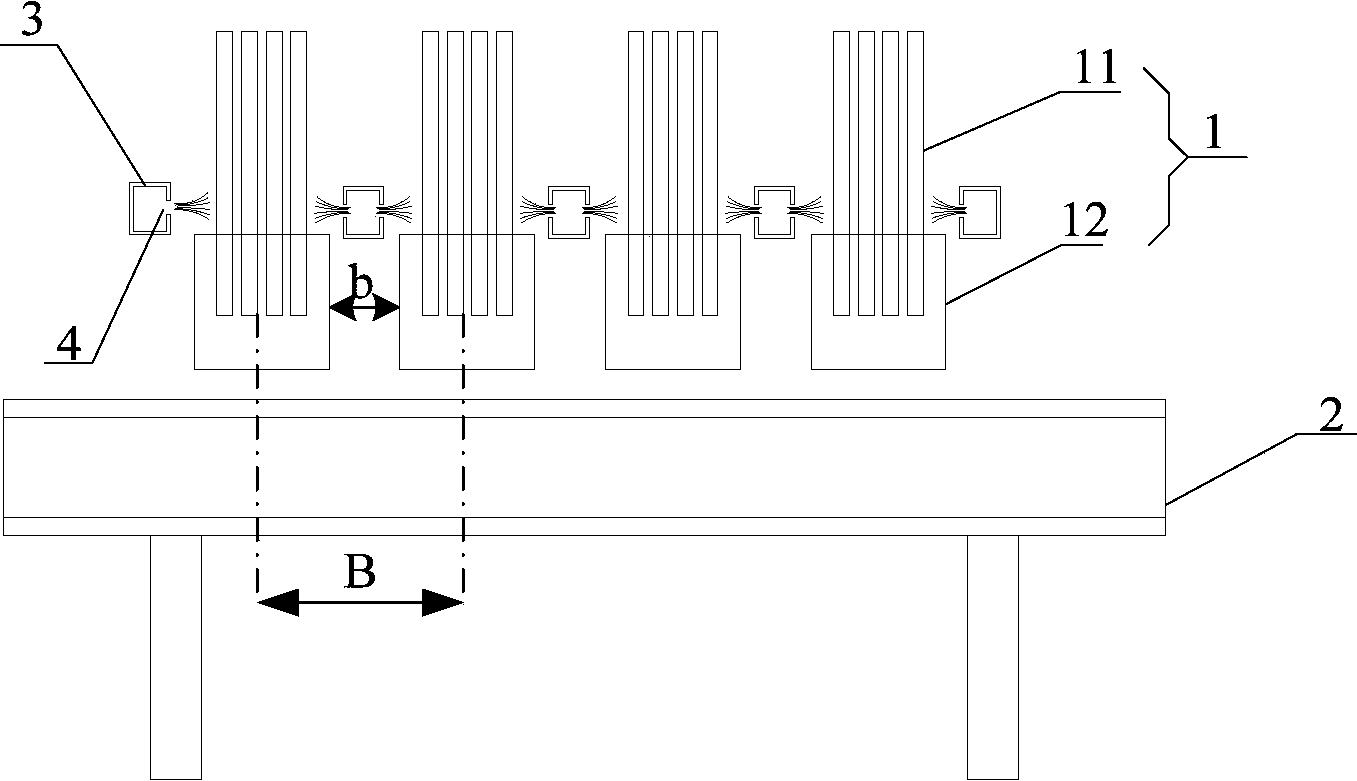

1.一種水處理用膜分離設備，包括：具有下端頭(12)和中空纖維膜束 (11)的中空纖維簾式膜組件(1)、用于支撐所述下端頭(12)的下端面的 底座(2)和與所述中空纖維簾式膜組件(1)的產水口相連通的集水裝置， 其特征在于，所述中空纖維膜束(11)豎直排列，相鄰兩個所述中空纖維簾 式膜組件(1)之間具有間隙，在所述間隙內設置有具有布?xì)饪?4)的布?xì)?裝置(3)，所述布?xì)庋b置(3)與提供氣流的曝氣裝置相連通，所述布?xì)庋b 置(3)的布?xì)饪?4)孔口朝向所述中空纖維膜束(11)靠近所述下端頭(12) 的根部，相鄰兩個所述中空纖維簾式膜組件(1)的下端頭(12)之間的凈距 大于所述布?xì)庋b置(3)橫斷面上的最大寬度;所述布?xì)庋b置(3)的布?xì)饪?(4)所在位置的高度不低于所述下端頭(12)的下端面。
2.根據權利要求1所述的水處理用膜分離設備，其特征在于，所述下端 頭(12)為澆鑄型下端頭，所述布?xì)庋b置(3)的布?xì)饪?4)的孔口與所述 下端頭(12)的澆鑄端面之間的距離不大于50mm。
3.根據權利要求1所述的水處理用膜分離設備，其特征在于，所述布?xì)?裝置(3)的布?xì)饪?4)的孔口到所述中空纖維膜束(11)根部的距離不大 于40mm。
4.根據權利要求1所述的水處理用膜分離設備，其特征在于，相鄰兩個 所述中空纖維簾式膜組件(1)之間的中心間距不大于80mm。
5.根據權利要求1所述的水處理用膜分離設備，其特征在于，每個所述 中空纖維簾式膜組件(1)的厚度均不大于60mm。
6.根據權利要求1所述的水處理用膜分離設備，其特征在于，相鄰兩個 所述中空纖維簾式膜組件(1)的下端頭(12)之間的凈距為5～60mm。
7.根據權利要求1所述的水處理用膜分離設備，其特征在于，所述布?xì)?裝置(3)為穿孔管。
8.根據權利要求7所述的水處理用膜分離設備，其特征在于，所述穿孔 管包括：
用于與所述曝氣裝置相連，且平行于所述下端頭(12)的水平管(31)， 所述水平管(31)高于所述下端頭(12)，所述布?xì)饪?4)開設在所述水平 管(31)靠近所述中空纖維簾式膜組件(1)的側邊。
9.根據權利要求8所述的水處理用膜分離設備，其特征在于，所述水平 管(31)與所述曝氣裝置通過與所述水平管(31)垂直相連的豎直管(32) 相連。
10.根據權利要求7所述的水處理用膜分離設備，其特征在于，所述穿 孔管的兩側均設置有多個所述布?xì)饪?4)，且所述穿孔管兩側的所述布?xì)饪?(4)關于所述穿孔管的軸線對稱布置。
11.根據權利要求7所述的水處理用膜分離設備，其特征在于，所述穿 孔管上的所述布?xì)饪?4)的大小均相同，且為直徑是1mm-8mm的圓孔。
12.根據權利要求7所述的水處理用膜分離設備，其特征在于，所述穿 孔管上的所述布?xì)饪?4)的孔口面積由所述穿孔管的中間向端部逐漸減小。
13.根據權利要求7所述的水處理用膜分離設備，其特征在于，所述穿 孔管上相鄰的布?xì)饪?4)之間的間距不大于100mm。
14.根據權利要求7所述的水處理用膜分離設備，其特征在于，所述穿 孔管為橫截面為圓環形的圓形直管，且所述穿孔管的外徑為5-50mm。
15.根據權利要求7所述的水處理用膜分離設備，其特征在于，所述穿 孔管為橫截面為長方形的矩形直管，且長方形的短邊平行于水平面，并且長 度為5-50mm。
16.根據權利要求14或15所述的水處理用膜分離設備，其特征在于， 所述中空纖維簾式膜組件(1)和所述布?xì)庋b置(3)都均勻排列，并且所述 水平管(31)的軸線與相鄰兩個所述中空纖維簾式膜組件(1)的下端頭(12) 的中心線等距。
說明書
一種水處理用膜分離設備
技術領域
本實用新型涉及水處理技術領域，更具體的說，是涉及一種水處理用膜 分離設備。
背景技術
近年來由于膜科學與技術的發展以及水處理技術的更新?lián)Q代，膜分離技 術和采用膜分離技術的膜分離設備越來越多地應用于水處理領域。
在平板膜、管式膜以及中空纖維膜等幾種膜元件形式當中，中空纖維膜 因為裝填密度大、成本低而得到了廣泛的應用。但現有中空纖維膜組件均普 遍存在一個問題：中空纖維膜絲根部積泥現象嚴重，而且一旦形成積泥又很 不容易清除，這樣降低了膜組件過濾的有效面積和過濾的均勻性，膜絲根部 膜污染的繼續發展和蔓延又會進一步加劇過濾的不均勻性和有效過濾面積的 喪失，最終縮短整個膜組件的使用壽命。
在現有技術中，目前市場上利用中空纖維膜組件的膜分離設備在抑制膜 污染方面普遍采取的措施是在中空纖維膜組件的正下方設置穿孔曝氣管。如 圖1所示，在中空纖維膜組件的中空纖維膜絲01和中空纖維膜組件的下端頭 02的下方設置穿孔曝氣管03，從穿孔曝氣管03的出氣口04出來的氣流通常 為高強度曝氣氣流，通過高強度曝氣所形成的氣水二相流對中空纖維膜束進 行水力沖刷，一方面可以達到曝氣的目的，另一方面還可以沖刷中空纖維膜 絲01以達到防止膜絲被污染的效果。這種技術雖然可以在一定程度上消除中 空纖維膜絲01所形成的中空纖維膜束中部的污染，但中空纖維膜束根部的水 流紊動性依然很差，中空纖維膜絲根部的積泥現象較為嚴重。尤其是當中空 纖維膜束豎直放置時，由于氣水二相流在上升過程中被中空纖維膜束的下端 頭02所阻擋，因此，中空纖維膜組件下端頭02的澆鑄端面上積泥現象更為 嚴重。增大曝氣量雖然可以在一定程度上緩解中空纖維膜絲01的污染，但是 這種措施不但使得膜分離設備的運行能耗顯著增高，而且中空纖維膜絲01根 部積泥現象仍然得不到有效解決。如果為了節約能耗而調小曝氣量，不但中 空纖維膜絲根部容易出現嚴重的積泥現象，而且膜分離設備內部曝氣的不均 勻程度也容易加大，部分中空纖維膜組件容易因為曝氣沖刷強度不夠而出現 嚴重的膜污染，從而使得膜分離設備內部中空纖維膜組件的有效利用率降低， 進而從整體上降低膜分離設備的實際產水能力，縮短膜分離設備的實際使用 壽命。
對于需要了解的現有技術，也可以參考使用公開號為CN101254977、 CN101234819、CN101288828、CN101250003、CN101254410的專利文件。對 于一些專業術語的解釋，也可以參考上述專利文獻。
因此，如何以較低的曝氣量，既有效消除中空纖維膜絲根部積泥問題， 又提高膜分離設備內部中空纖維膜組件的有效利用率，是本領域技術人員目 前需要解決的關鍵技術問題。
實用新型內容
有鑒于此，本實用新型提供了一種水處理用膜分離設備，以有效消除中 空纖維膜絲根部積泥問題，并且既顯著提高膜分離設備內部中空纖維膜組件 的有效利用率以及整個膜分離設備的空間利用率，又降低膜分離設備的運行 能耗。
為實現上述目的，本實用新型提供如下技術方案：
一種水處理用膜分離設備，包括：具有下端頭和中空纖維膜束的中空纖 維簾式膜組件、用于支撐所述下端頭的下端面的底座和與所述中空纖維簾式 膜組件的產水口相連通的集水裝置，其中，所述中空纖維膜束豎直排列，在 相鄰兩個所述中空纖維簾式膜組件之間形成有間隙，在所述間隙之間設置有 具有布?xì)饪椎牟細庋b置，所述布?xì)庋b置與提供氣流的曝氣裝置相連通，所述 布?xì)庋b置的布?xì)饪卓卓诔蛩鲋锌绽w維膜束靠近所述下端頭的根部，相鄰 兩個中空纖維簾式膜組件的下端頭之間的凈距大于所述布?xì)庋b置橫斷面上的 最大寬度;且所述布?xì)庋b置的布?xì)饪姿谖恢玫母叨炔坏陀谒鱿露祟^的下 端面。
優選地，上述的水處理用膜分離設備中，所述下端頭為澆鑄型下端頭， 所述布?xì)庋b置的布?xì)饪椎目卓谂c所述下端頭的澆鑄端面之間的距離不大于 50mm。
優選地，上述的水處理用膜分離設備中，所述布?xì)庋b置的布?xì)饪椎目卓?到所述中空纖維膜束根部的距離不大于40mm，更優選為不大于20mm。
優選地，上述的水處理用膜分離設備中，所述相鄰兩個中空纖維簾式膜 組件之間的中心間距不大于80mm，更優選為不大于60mm。
優選地，上述的水處理用膜分離設備中，每個所述中空纖維簾式膜組件 的厚度均不大于60mm，更優選為不大于40mm。
優選地，上述的水處理用膜分離設備中，所述相鄰兩個中空纖維簾式膜 組件的下端頭之間的凈距為5～60mm，更優選為10～40mm。
優選地，上述的水處理用膜分離設備中，所述布?xì)庋b置為穿孔管。
優選地，上述的水處理用膜分離設備中，所述穿孔管包括：
用于與所述曝氣裝置相連，且平行于所述下端頭的水平管，所述水平管 高于所述下端頭，所述布?xì)饪组_設在所述水平管靠近所述中空纖維簾式膜組 件的側邊。
優選地，上述的水處理用膜分離設備中，所述水平管與所述曝氣裝置通 過與所述水平管垂直相連的豎直管相連。
優選地，上述的水處理用膜分離設備中，所述穿孔管的兩側均設置有多 個所述布?xì)饪�，且所述穿孔管兩�?cè)的所述布?xì)饪钻P(guān)于所述穿孔管的軸線對稱 布置。
優選地，上述的水處理用膜分離設備中，所述穿孔管上的所述布?xì)饪椎?大小均相同，且為直徑是1mm-8mm的圓孔。
優選地，上述的水處理用膜分離設備中，所述穿孔管上的所述布?xì)饪椎?孔口面積由所述穿孔管的中間向端部逐漸減小。
優選地，上述的水處理用膜分離設備中，所述穿孔管上相鄰的布?xì)饪字?間的間距不大于100mm，更優選為不大于50mm。
優選地，上述的水處理用膜分離設備中，所述穿孔管為橫截面為圓環形 的圓形直管，且所述穿孔管的外徑為5-50mm。
優選地，上述的水處理用膜分離設備中，所述穿孔管為橫截面為長方形 的矩形直管，且長方形的短邊平行于水平面，并且長度為5-50mm。
優選地，上述的水處理用膜分離設備中，所述中空纖維簾式膜組件和所 述布?xì)庋b置都均勻排列，并且所述水平管的軸線與相鄰兩個中空纖維簾式膜 組件的下端頭的中心線等距。
經由上述的技術方案可知，與現有技術相比，本實用新型公開了一種水 處理用膜分離設備，包括：具有下端頭和中空纖維膜束的中空纖維簾式膜組 件、用于支撐下端頭的下端面的底座和與中空纖維簾式膜組件的產水口相連 通的集水裝置，中空纖維膜束豎直排列，在相鄰兩個中空纖維簾式膜組件之 間形成有間隙，在該間隙之間設置有具有布?xì)饪椎牟細庋b置，布?xì)庋b置與提 供氣流的曝氣裝置相連通，布?xì)庋b置的布?xì)饪壮蛑锌绽w維膜束靠近下端頭 的根部，且布?xì)庋b置的布?xì)饪姿谖恢玫母叨炔坏陀谒鱿露祟^的下端面。 本實用新型將布?xì)庋b置設置在相鄰兩個中空纖維簾式膜組件之間，布?xì)庋b置 的軸線與中空纖維簾式膜組件下端頭的軸線相平行，布?xì)庋b置的布?xì)饪籽刂?中空纖維簾式膜組件下端頭的長邊方向均勻布置，布?xì)庋b置的布?xì)饪椎目卓?與中空纖維膜束的根部之間保持較短的距離，并且將布?xì)庋b置的布?xì)饪椎目?口朝向中空纖維膜束靠近下端頭的根部。通過上述設置，本實用新型與現有 技術相比可取得以下有益的技術效果：
首先，由于本實用新型中布?xì)庋b置的布?xì)饪椎目卓谥苯映蛑锌绽w維膜 束靠近下端頭的根部，孔口與膜束根部之間的距離較短，并且布?xì)饪姿谖?置的高度不低于下端頭的下端面，即二者之間沒有任何阻擋物，這樣即便以 較小的曝氣流量，也可以使得從布?xì)庋b置的布?xì)饪讛U(kuò)散出來的氣流以較高的 流速對中空纖維膜絲根部進行高強度沖刷，顯著提高了中空纖維膜束根部的 水流紊動性，有效避免了中空纖維膜絲根部積泥現象的發生，從布?xì)庋b置擴 散出來的高速氣流在完成對中空纖維膜束根部的沖刷之后，將繼續向上流動， 繼續對中空纖維膜束其他部位進行沖刷，從而有效抑制膜污染的發展，顯著 提高了膜分離設備的抗污染能力。
同時，本實用新型在每兩個相鄰的中空纖維簾式膜組件之間的間隙內均 設有布?xì)庋b置，使得膜分離設備內部每個中空纖維簾式膜組件都能得到從布 氣裝置擴散出來的氣流的有效擦洗，顯著提高膜分離設備內部氣體擦洗的均 勻性，從而顯著提高膜分離設備內部中空纖維簾式膜組件的有效利用率，避 免現有技術普遍存在的由于膜分離設備內部曝氣的不均勻而導致膜組件有效 利用率降低、進而降低膜分離設備實際產水能力并縮短其實際使用壽命的問 題。
其次，隨著對膜絲根部積泥現象的有效抑制以及膜分離設備內部曝氣均 勻性、膜組件有效利用率的顯著提高，本實用新型僅需要較低的曝氣強度就 可以有效抑制膜污染的發展，維持膜分離設備產水能力的穩定，從而節省了 膜分離設備的運行能耗。
此外，本申請的膜分離設備中，中空纖維簾式膜組件與布?xì)庋b置之間沒 有連接關系或者嵌套關系，彼此為相互獨立的部件，這樣既便于中空纖維簾 式膜組件和布?xì)庋b置可以相互獨立地在膜分離設備內部進行安裝和拆卸，方 便了整個膜分離設備的組裝和檢修，而且也簡化了中空纖維簾式膜組件的內 部結構，方便了中空纖維簾式膜組件的加工生產。
