申請日2014.10.21

　　公開(公告)日2015.01.14

　　IPC分類號C02F101/20; C02F9/04

　　摘要

　　本實用新型提供了一種綜合廢水處理反應裝置，包括：聚丙烯酰胺儲料罐、聚合氯化鋁儲料罐、硫化鈉儲料罐、氫氧化鈉儲料罐、硫酸亞鐵儲料罐;綜合廢水處理反應裝置還包括處理池，處理池內依次設置有第一隔壁、第二隔壁和第三隔壁以將處理池分隔為依次設置的置換反應池、第一混合池、第二混合池和絮凝池;硫酸亞鐵儲料罐的出料口與置換反應池的入料口連接，氫氧化鈉儲料罐的出料口與第一混合池的入料口連接，聚合氯化鋁儲料罐的出料口和硫化鈉儲料罐的出料口均與第二混合池的入料口連接;綜合廢水處理反應裝置還包括沉淀池，絮凝池通過出水管與沉淀池的入口連接。本實用新型提高了廢水中銅離子的去除率、降低了廢水的色度。

　　權利要求書

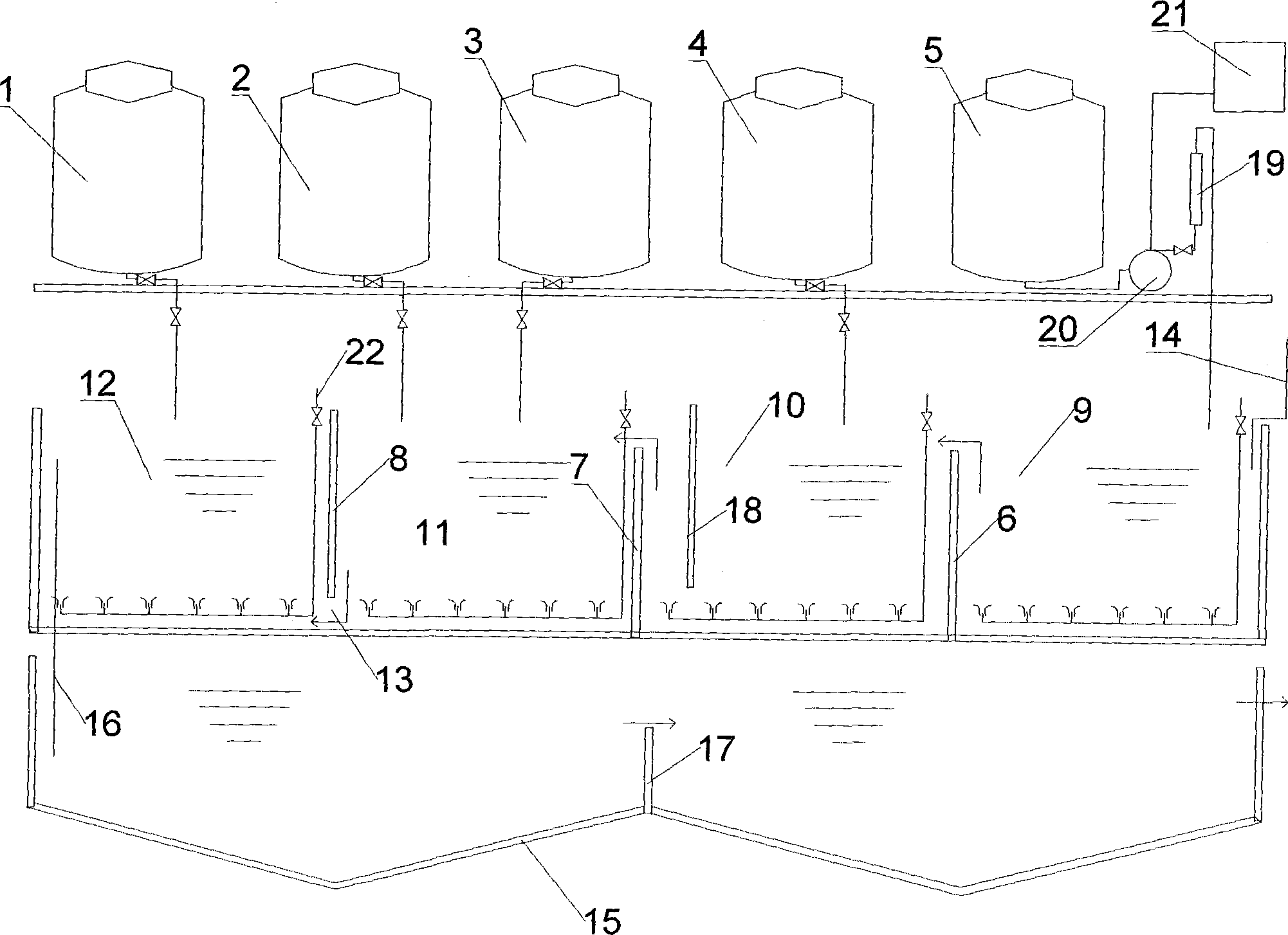

　　1.一種綜合廢水處理反應裝置，其特征在于，包括：聚丙烯酰胺儲料罐(1)、 聚合氯化鋁儲料罐(2)、硫化鈉儲料罐(3)、氫氧化鈉儲料罐(4)、硫酸 亞鐵儲料罐(5);

　　所述綜合廢水處理反應裝置還包括處理池，所述處理池內依次設置有 第一隔壁(6)、第二隔壁(7)和第三隔壁(8)以將所述處理池分隔為依 次設置的置換反應池(9)、第一混合池(10)、第二混合池(11)和絮凝池 (12);其中，所述第一隔壁(6)、所述第二隔壁(7)的高度低于所述第 三隔壁(8)的高度，所述第三隔壁(8)的底部設置有連通所述第二混合 池(11)和所述絮凝池(12)的開口(13);

　　所述硫酸亞鐵儲料罐(5)的出料口與所述置換反應池(9)的入料口 連接，所述氫氧化鈉儲料罐(4)的出料口與所述第一混合池(10)的入料 口連接，所述聚合氯化鋁儲料罐(2)的出料口和所述硫化鈉儲料罐(3) 的出料口均與所述第二混合池(11)的入料口連接，所述聚丙烯酰胺儲料 罐(1)的出料口與所述絮凝池(12)的入料口連接，所述置換反應池(9) 的入料口與原水進水管(14)連接;

　　所述綜合廢水處理反應裝置還包括沉淀池(15)，所述絮凝池(12)通 過出水管(16)與所述沉淀池(15)的入口連接。

　　2.根據權利要求1所述的綜合廢水處理反應裝置，其特征在于，所述沉淀池 (15)被隔板(17)分隔為兩個部分。

　　3.根據權利要求1所述的綜合廢水處理反應裝置，其特征在于，所述第一混 合池(10)內設置有PH電極(18)。

　　4.根據權利要求1所述的綜合廢水處理反應裝置，其特征在于，所述綜合廢 水處理反應裝置還包括流量計(19)，所述流量計(19)設置在所述硫酸亞 鐵儲料罐(5)的出料口與所述置換反應池(9)的入料口之間的連接管路 上。

　　5.根據權利要求4所述的綜合廢水處理反應裝置，其特征在于，所述綜合廢 水處理反應裝置還包括水泵(20)，所述水泵(20)設置在所述連接管路上。

　　6.根據權利要求5所述的綜合廢水處理反應裝置，其特征在于，所述綜合廢 水處理反應裝置還包括電控系統(21)，與所述水泵(20)和所述流量計(19) 連接。

　　7.根據權利要求1所述的綜合廢水處理反應裝置，其特征在于，所述綜合廢 水處理反應裝置還包括氣管(22)，所述置換反應池(9)、所述第一混合池 (10)、所述第二混合池(11)和所述絮凝池(12)內均設置有一根所述氣 管(22)，所述氣管(22)的管壁上設置有出氣孔。

　　說明書

　　綜合廢水處理反應裝置

　　技術領域

　　本實用新型涉及廢水處理領域，特別涉及一種綜合廢水處理反應裝置。

　　背景技術

　　現有技術中的綜合廢水處理反應裝置在處理廢水時，廢水中銅離子等重金 屬的去除率低，預處理效果(包括重金屬含量和顏色等)難以達到排放標準， 出水水質不穩定，藥劑使用成本高。

　　實用新型內容

　　本實用新型提供了一種結構簡單、成本低、重金屬的去除率高的綜合廢水 處理反應裝置。

　　為解決上述問題，作為本實用新型的一個方面，提供了一種綜合廢水處理 反應裝置，包括：聚丙烯酰胺儲料罐、聚合氯化鋁儲料罐、硫化鈉儲料罐、氫 氧化鈉儲料罐、硫酸亞鐵儲料罐;綜合廢水處理反應裝置還包括處理池，處理 池內依次設置有第一隔壁、第二隔壁和第三隔壁以將處理池分隔為依次設置的 置換反應池、第一混合池、第二混合池和絮凝池;其中，第一隔壁、第二隔壁 的高度低于第三隔壁的高度，第三隔壁的底部設置有連通第二混合池和絮凝池 的開口;硫酸亞鐵儲料罐的出料口與置換反應池的入料口連接，氫氧化鈉儲料 罐的出料口與第一混合池的入料口連接，聚合氯化鋁儲料罐的出料口和硫化鈉 儲料罐的出料口均與第二混合池的入料口連接，聚丙烯酰胺儲料罐的出料口與 絮凝池的入料口連接，置換反應池的入料口與原水進水管連接;綜合廢水處理 反應裝置還包括沉淀池，絮凝池通過出水管與沉淀池的入口連接。

　　進一步地，沉淀池被隔板分隔為兩個部分。

　　進一步地，第一混合池內設置有PH電極。

　　進一步地，綜合廢水處理反應裝置還包括流量計，流量計設置在硫酸亞鐵 儲料罐的出料口與置換反應池的入料口之間的連接管路上。

　　進一步地，綜合廢水處理反應裝置還包括水泵，水泵設置在連接管路上。

　　進一步地，綜合廢水處理反應裝置還包括電控系統，與水泵和流量計連接。

　　進一步地，綜合廢水處理反應裝置還包括氣管，置換反應池、第一混合池、 第二混合池和絮凝池內均設置有一根氣管，氣管的管壁上設置有出氣孔。

　　本實用新型由于增加了置換反應池，因而提高了廢水中銅離子的去除率， 以便在第一混合池中進行銅離子達標處理，減少后處理段第二混合池的硫化鈉 投加量，同時降低了廢水中由硫離子過量產生的色度，達到一舉兩得的功效。
