申請日2014.11.04
公開(公告)日2015.02.04
IPC分類號C02F11/12
摘要

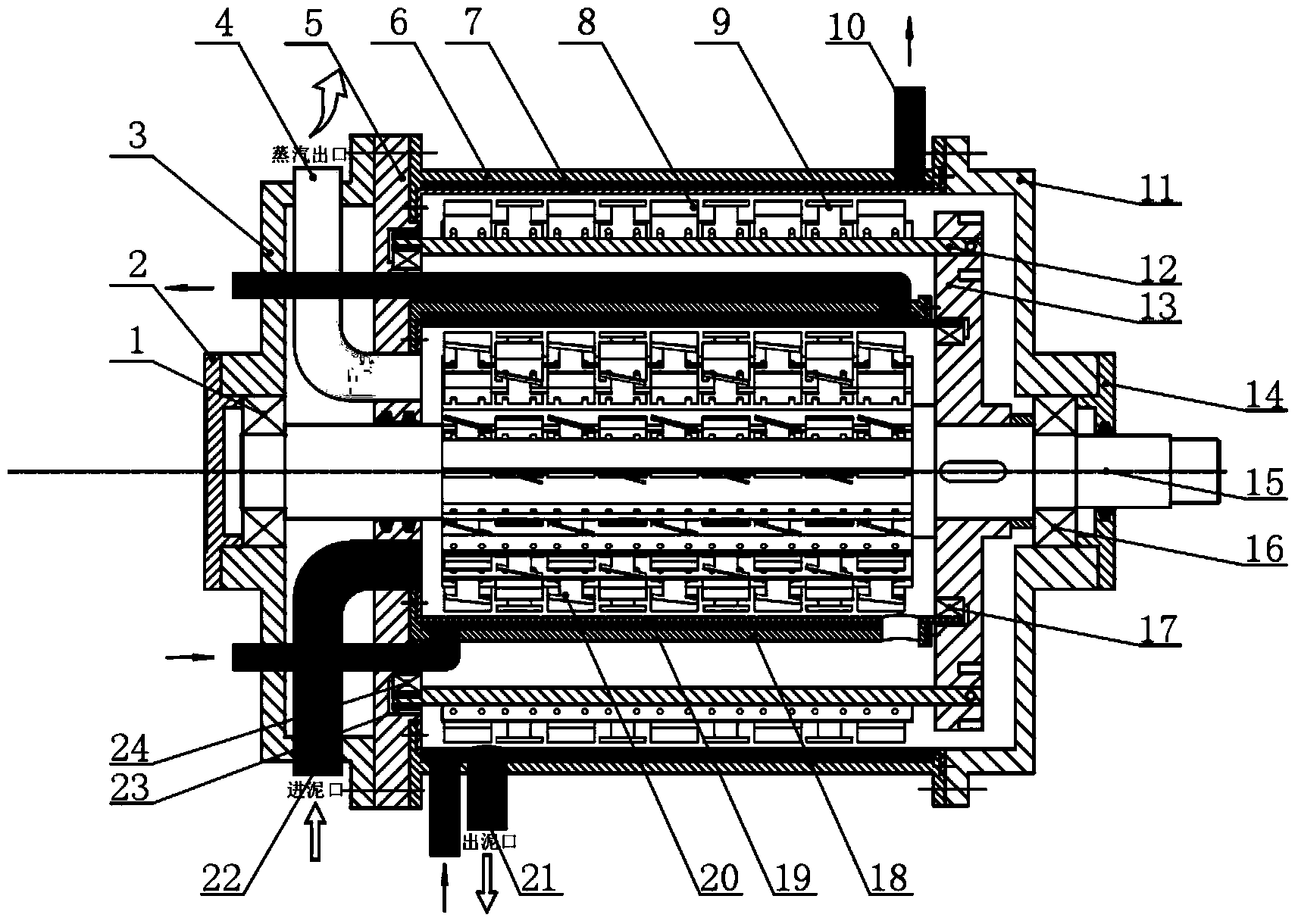

一種臥式同心雙層污泥薄層干化設備，屬于城市污水污泥干化的技術領域,由左軸承(1)、左軸承蓋(2)、左端蓋(3)、蒸汽管(4)、支撐壁(5)、外蒸發筒外筒(6)、外蒸發筒內筒(7)、水平刮板(8)、傾斜刮板A(9)、導熱油管(10)、右端蓋(11)、刮板臂(12)、轉壁(13)、右軸承蓋(14)、轉軸(15)、右軸承(16)、內蒸發筒支撐軸承(17)、內蒸發筒外筒(18)、內蒸發筒內筒(19)、傾斜刮板B(20)、出泥管(21)、進泥管(22)、刮板臂約束環(23)、刮板臂支撐軸承(24)組成;本發明具有傳統薄層干化設備的優點，同時縮短了設備的軸向長度，可以改善廠房的布局，能夠?qū)⒑蕿?5%至70%的污泥干化至含水率50%至35%。
權利要求書
1.一種臥式同心雙層污泥薄層干化設備，其特征是：該設備由左軸承(1)、左軸承蓋 (2)、左端蓋(3)、蒸汽管(4)、支撐壁(5)、外蒸發筒外筒(6)、外蒸發筒內筒 (7)、水平刮板(8)、傾斜刮板A(9)、導熱油管(10)、右端蓋(11)、刮板臂 (12)、轉壁(13)、右軸承蓋(14)、轉軸(15)、右軸承(16)、內蒸發筒支撐軸承 (17)、內蒸發筒外筒(18)、內蒸發筒內筒(19)、傾斜刮板B(20)、出泥管 (21)、進泥管(22)、刮板臂約束環(23)、刮板臂支撐軸承(24)組成;
所述外蒸發筒外筒(6)和外蒸發筒內筒(7)為兩個薄壁型圓筒，二者首尾連接組成外 蒸發筒，中間的間隙形成圓筒形油腔，所述內蒸發筒外筒(18)和內蒸發筒內筒(19)為兩 個薄壁型圓筒，二者首尾連接組成內蒸發筒，中間的間隙形成圓筒形油腔;
所述左端蓋(3)、支撐壁(5)、外蒸發筒和右端蓋(11)從左到右順序連接并固定在 機架上，內蒸發筒左端固定在支撐壁上，轉軸(15)左端通過左軸承(1)與左端蓋連接， 轉軸右端通過右軸承(16)與右端蓋連接;
所述轉壁(13)與轉軸(15)通過鍵連接，轉壁上開有方形通孔，刮板臂(12)右端與 方形通孔配合并固定在轉壁上，刮板臂上間隔裝有水平刮板(8)和傾斜刮板A(9)，所 述刮板臂約束環(23)上開有與轉壁相對應的方形通孔，刮板臂左端穿過該通孔并通過螺栓 與約束環連接，方形通孔沿圓周方向均勻布置，其數量可以根據實際需要進行調整，轉軸上 沿周向和軸向間隔安裝有水平刮板和傾斜刮板B(20)，其周向安裝的數量可以根據實際 需要進行調整，傾斜刮板A和傾斜刮板B的傾斜角度相同方向相反;
所述支撐壁(5)右側開有環槽，采用基軸制與刮板臂支撐軸承(24)相配合，軸承外 圈用于支撐刮板臂(12)左端，環槽的徑向?qū)挾却笥谳S承徑向?qū)挾扰c刮板臂徑向厚度的和， 所述轉壁(13)左側開有一個環槽，采用基軸制與內蒸發筒支撐軸承(17)配合，該軸承外 圈與內蒸發筒右端配合，環槽的徑向?qū)挾却笥谳S承徑向?qū)挾扰c內蒸發筒總厚度的和;
所述左端蓋(3)和支撐壁(5)上開有通孔用于安裝進泥管(22)和蒸汽管(4)，內 蒸發筒右下端和外蒸發筒左下端均開有通孔作為污泥通道，外蒸發筒污泥通道處安裝有出泥 管(21);所述外蒸發筒和內蒸發筒的左下端以及二者的右上端均開有通孔用于安裝導熱油 管(10)，左端蓋和支撐壁上開有通孔，做為導熱油管的通道。
說明書
一種臥式同心雙層污泥薄層干化設備
技術領域
本發明屬于城市污水污泥干化的技術領域，特別涉及一種臥式同 心雙層污泥薄層干化設備。
背景技術
隨著我國經濟的發展，城市廢水排量日益增多，污泥廠生量也隨 之大幅度提高，污泥處理處置逐漸成為國內外關注的焦點。目前我國 的污泥處置方式主要由衛生填埋、堆肥、直接土地利用和焚燒。而污 泥含水率是制約污泥處置的關鍵，污泥含水率從95%降至60%是填埋 與堆肥的起點，從95%降至50%是焚燒的起點。傳統的機械式脫水法 能將污泥的含水率降至75%左右，要進一步降低含水率就要靠污泥干 化技術來完成，干化環節的新技術研發是實現污泥處理系統節能降耗 的著力點�，F(xiàn)有的干化技術及設備如轉鼓式污泥干化設備和多級盤式 污泥干化設備主要存在依賴于污泥返混，流化床污泥干化設備依賴于 對流換熱，它們都存在換熱效率低，熱量損失大，粉塵量高等缺點， 目前，污泥薄層干化技術就是解決上述問題的一種高效、節能、安全 環保的技術。然而傳統的單層薄層干化設備，軸向長度太長，對廠房 的高度空間利用率不高。
發明內容
本發明的目的就是為了克服上述背景技術的缺點，提供一種臥式 同心雙層污泥薄層干化設備，該設備能在保證污泥的干化效率下有效 地縮短設備的軸向尺寸，提高廠房的高度空間的利用率，該設備能夠 將含水率為85%至70%的污泥干化至所要求的含水率水平。
本發明所涉及的臥式同心雙層污泥薄層干化設備由左軸承、左軸 承蓋、左端蓋、蒸汽管、支撐壁、外蒸發筒外筒、外蒸發筒內筒、水 平刮板、傾斜刮板A、導熱油管、右端蓋、刮板臂、轉壁、右軸承蓋、 轉軸、右軸承、內蒸發筒支撐軸承、內蒸發筒外筒、內蒸發筒內筒、 傾斜刮板A、出泥管、進泥管、刮板臂約束環、刮板臂支撐軸承組成;
所述外蒸發筒外筒和外蒸發筒內筒為兩個薄壁型圓筒，二者首尾 連接組成外蒸發筒，中間的間隙形成圓筒形油腔，所述內蒸發筒外筒 和內蒸發筒內筒為兩個薄壁型圓筒，二者首尾連接組成內蒸發筒，中 間的間隙形成圓筒形油腔;
所述左端蓋、支撐壁、外蒸發筒和右端蓋從左到右順序連接并固 定在機架上，內蒸發筒左端固定在支撐壁上，轉軸左端通過左軸承與 左端蓋連接，轉軸右端通過右軸承與右端蓋連接;
所述轉壁與轉軸通過鍵連接，轉壁上開有方形通孔，刮板臂右端 與方形通孔配合并固定在轉壁上，刮板臂上間隔裝有水平刮板和傾斜 刮板A，所述約束環上開有與轉壁相對應的方形通孔，刮板臂左端穿 過該通孔并通過螺栓與約束環連接，方形通孔沿圓周方向均勻布置， 其數量可以根據實際需要進行調整，轉軸上沿周向和軸向間隔安裝有 水平刮板和傾斜刮板B，其周向安裝的數量可以根據實際需要進行調 整，傾斜刮板A和傾斜刮板B的傾斜角度相同方向相反;
所述支撐壁右側開有環槽，采用基軸制與刮板臂支撐軸承相配 合，軸承外圈用于支撐刮板臂左端，環槽的徑向?qū)挾却笥谳S承徑向?qū)?度與刮板臂徑向厚度的和，所述轉壁左側開有一個環槽，采用基軸制 與內蒸發筒支撐軸承配合，該軸承外圈與內蒸發筒右端配合，環槽的 徑向?qū)挾却笥谳S承徑向?qū)挾扰c內蒸發筒總厚度的和;
所述左端蓋和支撐壁上開有通孔用于安裝進泥管和蒸汽管，內蒸 發筒右下端和外蒸發筒左下端均開有通孔作為污泥通道，外蒸發筒污 泥通道處安裝有出泥管;所述外蒸發筒和內蒸發筒的左下端以及二者 的右上端均開有通孔用于安裝導熱油管，左端蓋和支撐壁上開有通 孔，做為導熱油管的通道;
本發明所涉及的臥式同心雙層污泥薄層干化設備具有傳統薄層 干化設備的優點，同時縮短了設備的軸向長度，可以改善廠房的布局， 能夠?qū)⒑蕿?5%至70%的污泥干化至含水率50%至35%。
