申請日2014.11.05

　　公開(公告)日2015.07.01

　　IPC分類號F25B30/06

　　摘要

　　本實用新型屬于污水處理領域，尤其涉及一種污水源熱泵遠程采集裝置，包括筒體、管箱、封頭加固罩、封頭、交換液入口、交換液出口、污水入口、污水出口、污水泵、法蘭A、密封隔板A、螺栓螺母A、法蘭B、密封隔板B、螺栓螺母B、管箱隔板A、管箱隔板B、換熱管A、換熱管B、過濾網、折流板、封頭排污管、排污閥、排污閥門、排污管、排污閥控制、控制器、數據傳輸接收裝置、電源、傳送管道、污水探測器、污水采集頭、扶架，所述污水探測器在所述管箱的頂部，所述污水探測器連接所述管箱，所述污水探測器在所述污水出口、管箱隔板A之間，所述污水采集頭在所述污水探測器的底部。

　　權利要求書

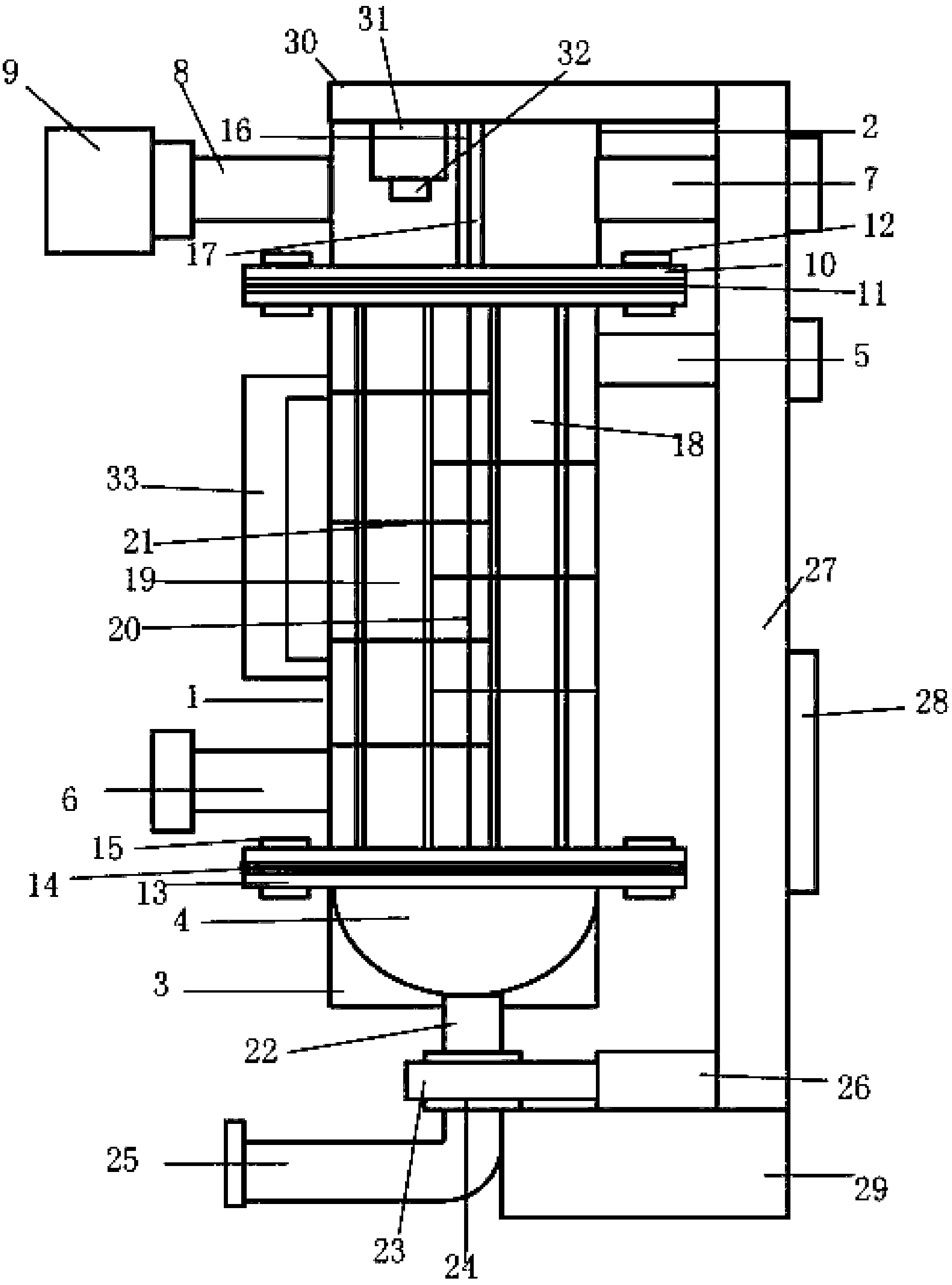

　　1.一種污水源熱泵遠程采集裝置，其特征在于：包括筒體、管箱、封頭加固罩、封頭、交換液入口、交換液出口、污水入口、污水出口、污水泵、法蘭A、密封隔板A、螺栓螺母A、法蘭B、密封隔板B、螺栓螺母B、管箱隔板A、管箱隔板B、換熱管A、換熱管B、過濾網、折流板、封頭排污管、排污閥、排污閥門、排污管、排污閥控制、控制器、數據傳輸接收裝置、電源、傳送管道、污水探測器、污水采集頭、扶架，所述交換液出口、扶架在所述筒體的一側，所述扶架在所述交換液出口的上面，所述交換液入口在所述筒體的另一側，所述管箱在所述筒體的上面，所述封頭在所述筒體的下面，所述封頭在所述封頭加固罩的里面，所述封頭排污管在所述封頭的下面，所述污水入口在所述管箱的一側，所述污水出口在所述管箱的另一側，所述管箱隔板A、管箱隔板B在所述管箱的里面，所述管箱隔板A、管箱隔板B連接所述管箱，所述管箱隔板A連接所述管箱隔板B，所述換熱管A、換熱管B、過濾網、折流板在所述筒體的里面，所述過濾網在所述換熱管A、換熱管B之間，所述換熱管A、換熱管B貫穿所述折流板，所述折流板貫穿所述過濾網，所述換熱管A、換熱管B的一端連接所述管箱，所述換熱管A、換熱管B的另一端連接所述封頭，所述控制器在所述筒體的旁邊，所述控制器在所述交換液入口、污水入口、電源的旁邊，所述控制器連接所述電源，所述數據傳輸接收裝置在所述控制器上，所述排污閥控制在所述電源的旁邊，所述排污閥控制的一側連接所述控制器，所述排污閥控制的另一側連接所述排污閥，所述排污閥在所述封頭排污管的下面，所述封頭排污管貫穿所述封頭加固罩，所述封頭排污管的一端連接所述封頭，所述封頭排污管的另一端連接所述排污閥，所述污水探測器在所述管箱的頂部，所述污水探測器連接所述管箱，所述污水探測器在所述污水出口、管箱隔板A之間，所述污水采集頭在所述污水探測器的底部，所述傳送管道在所述管箱的上面，所述傳送管道的一端連接所述污水探測器，所述傳送管道的另一端連接所述控制器。

　　2.根據權利要求1所述的一種污水源熱泵遠程采集裝置，其特征在于：所述排污閥門在所述排污閥的里面，所述排污管在所述排污閥的下面，所述排污 管連接所述排污閥。

　　3.根據權利要求1所述的一種污水源熱泵遠程采集裝置，其特征在于：所述污水出口在所述法蘭A的上面，所述污水出口的一端連接所述管箱，所述污水出口的另一端連接所述污水泵。

　　4.根據權利要求1所述的一種污水源熱泵遠程采集裝置，其特征在于：所述法蘭A在所述管箱上，所述密封隔板A在所述筒體、螺栓螺母A之間，所述螺栓螺母A連接所述筒體、密封隔板A、法蘭A，所述法蘭B在所述封頭上，所述密封隔板B在所述筒體、法蘭B之間，所述螺栓螺母B連接所述筒體、法蘭B、密封隔板B。

　　說明書

　　污水源熱泵遠程采集裝置

　　技術領域

　　本實用新型屬于污水處理領域，尤其涉及一種污水源熱泵遠程采集裝置。

　　背景技術

　　近年來，由于人們對能源的需求不斷擴大所產生的能源危機，以及水資源的短缺，污水資源化利用逐漸受到重視，使污水源熱泵技術得到了難得的發展機遇。污水源熱泵技術的經濟性與低位熱源的狀態密切相關。為達到相同的供熱溫度，低位熱源溫度越高則COP值也就越高。城市污水水溫與地域及季節有關，冬季一般不低于10℃，夏季不超過30℃。城市污水水溫還與來源有關，據統計，城市居住區內產生的廢熱約有40%會進入城市污水系統中。隨著住宅配套設施的完善，特別是生活熱水的普及，居民生活用熱增多，使冬季城市污水水溫進一步提高，從而更適宜作為熱泵的低位熱源。

　　污水源熱泵系統較傳統的電制冷和集中供暖系統相比，可節約至少25%初投資和30%的運行費用。北京某酒店改造項目，2007年至今采用污水源熱泵系統供熱、制冷和供應生活熱水，建筑面積37000平方米的年運行費用160萬元，改造前為燃氣鍋爐供熱、供應生活熱水，水冷機組制冷，年運行費用340萬元，節能率達53%。

　　采用城市原生污水作為熱泵的低位熱源具有一定優勢，但是，由于城市污水水質復雜，污水源熱泵一般采用間接換熱的方式運行，傳熱溫差大，熱泵效率低。此外，生活污水中含有污泥等物質在換熱表面形成一層細泥膜，影響熱泵換熱效果，因此直進式原生污水源熱泵在國內應用較少。此外，已發表的文獻大都集中在污水源熱泵的理論和經濟分析以及系統流程設計上，尚缺乏對污水源熱泵系統實際運行數據的長期觀測和分析，從而使污水源熱泵遠程監控參數和實際操作效果有很大偏差，影響使用，而遠程采集污水進行實時監測，成了污水源熱泵需要解決的問題之一。

　　發明內容

　　本實用新型提供一種污水源熱泵遠程采集裝置，以解決上述背景技術中提出的污水雜質影響熱交換需要實時監測的問題。

　　本實用新型所解決的技術問題采用以下技術方案來實現：本實用新型提供一種污水源熱泵遠程采集裝置，其特征在于：包括筒體、管箱、封頭加固罩、封頭、交換液入口、交換液出口、污水入口、污水出口、污水泵、法蘭A、密封隔板A、螺栓螺母A、法蘭B、密封隔板B、螺栓螺母B、管箱隔板A、管箱隔板B、換熱管A、換熱管B、過濾網、折流板、封頭排污管、排污閥、排污閥門、排污管、排污閥控制、控制器、數據傳輸接收裝置、電源、傳送管道、污水探測器、污水采集頭、扶架，所述交換液出口、扶架在所述筒體的一側，所述扶架在所述交換液出口的上面，所述交換液入口在所述筒體的另一側，所述管箱在所述筒體的上面，所述封頭在所述筒體的下面，所述封頭在所述封頭加固罩的里面，所述封頭排污管在所述封頭的下面，所述污水入口在所述管箱的一側，所述污水出口在所述管箱的另一側，所述管箱隔板A、管箱隔板B在所述管箱的里面，所述管箱隔板A、管箱隔板B連接所述管箱，所述管箱隔板A連接所述管箱隔板B，所述換熱管A、換熱管B、過濾網、折流板在所述筒體的里面，所述過濾網在所述換熱管A、換熱管B之間，所述換熱管A、換熱管B貫穿所述折流板，所述折流板貫穿所述過濾網，所述換熱管A、換熱管B的一端連接所述管箱，所述換熱管A、換熱管B的另一端連接所述封頭，所述控制器在所述筒體的旁邊，所述控制器在所述交換液入口、污水入口、電源的旁邊，所述控制器連接所述電源，所述數據傳輸接收裝置在所述控制器上，所述排污閥控制在所述電源的旁邊，所述排污閥控制的一側連接所述控制器，所述排污閥控制的另一側連接所述排污閥，所述排污閥在所述封頭排污管的下面，所述封頭排污管貫穿所述封頭加固罩，所述封頭排污管的一端連接所述封頭，所述封頭排污管的另一端連接所述排污閥，所述污水探測器在所述管箱的頂部，所述污水探測器連接所述管箱，所述污水探測器在所述污水出口、管箱隔板A之間，所述污水采集頭在所述污水探測器的底部，所述傳送管道在所述管箱的上面，所述傳送管道的 一端連接所述污水探測器，所述傳送管道的另一端連接所述控制器。

　　所述排污閥門在所述排污閥的里面，所述排污管在所述排污閥的下面，所述排污管連接所述排污閥。

　　所述污水出口在所述法蘭A的上面，所述污水出口的一端連接所述管箱，所述污水出口的另一端連接所述污水泵。

　　所述法蘭A在所述管箱上，所述密封隔板A在所述筒體、螺栓螺母A之間，所述螺栓螺母A連接所述筒體、密封隔板A、法蘭A，所述法蘭B在所述封頭上，所述密封隔板B在所述筒體、法蘭B之間，所述螺栓螺母B連接所述筒體、法蘭B、密封隔板B。

　　本實用新型的有益效果為：

　　1.本污水源熱泵遠程采集裝置，在管箱內設置污水探測器，污水采集頭在所述污水探測器的底部，污水探測器連接控制器，可實時監測污水雜質的各項數據，防止因其低溫、雜物過多影響熱交換，可保證及時排污。

　　2.數據傳輸接收裝置設置在控制器上，可實現污水源熱泵的遠程數據采集和指令接受，實時監測熱交換的情況。

　　3.排污閥控制連接控制器，可通過接受指令，打開排污閥門，把沉淀在封頭內的雜質及時排除，保證熱交換的順利進行。

　　4.過濾網可以過濾交換液帶來的雜質，保證熱交換的通常進行，延長換熱管的使用壽命。
