申請日2014.10.22

　　公開(公告)日2015.02.18

　　IPC分類號C02F103/22; C02F3/30

　　摘要

　　一種屠宰廢水的處理裝置，包括布水系統(1)、過濾系統(2)、集水系統(3);其中過濾系統由承托層和多層活性填料層組成;所述的(1)布水系統由布水母管及布水支管組成，管徑為DN400～800;所述的多層活性填料為生物填料，填料層高度1500mm～2500mm，具體根據進水水質、水量等條件確定;所述的集水系統(3)由集水母管及集水支管組成。


   　權利要求書

　　1.一種屠宰廢水的處理裝置，其特征是包括布水系統(1)、過濾系統(2)、集水系統(3);其中過濾系統由承托層和多層活性填料層組成;所述的(1)布水系統由布水母管及布水支管組成，管徑為DN400~800;

　　所述的多層活性填料為生物填料，填料層高度1500mm~2500mm，具體根據進水水質、水量等條件確定;

　　所述的集水系統(3)由集水母管及集水支管組成。

　　2.根據權利要求1所述的屠宰廢水的處理裝置，其特征是布水主、干管采用DN500玻璃鋼，布水支管采用UPVC給水管DN100。

　　3.根據權利要求1所述的屠宰廢水的處理裝置，其特征是單池承托層高度：400 mm-8000mm。

　　4.根據權利要求1所述的屠宰廢水的處理裝置，其特征是集水主管預應力承插式鋼筋混凝土管DN600，集水干管預應力承插式鋼筋混凝土管DN500，集水支管UPVC給水管DN100。

　　5.根據權利要求1所述的屠宰廢水的處理裝置，其特征是多層活性填料層的上層填料厚500±200mm，天然河砂輔以少量沸石，下層填料厚700±200mm，火山巖顆粒。

　　6.根據權利要求1-5之一所述的裝置進行屠宰廢水處理的方法，其特征是在平面過濾池進行;水力負荷：5 m3/(m2.d)以下，尤其是2-3 m3/(m2.d);

　　采用間歇式運行，根據水質水量不同，每日間歇式進水3~5次通過布水系統(1)在過濾系統(2)上部表面形成整體大面積的自由水面，以實現均勻廢污水的均勻分布;單池運行周期即布水至排干水的時間為4.8-8h;

　　采用干濕交替的運轉方式處理屠宰廢水，利用填料即濾料表面生長的豐富生物膜對污水中的污染物質進行物理化學吸附以及生物降解。

　　7.根據權利要求6所述的屠宰廢水處理的方法，其特征是水的PH值：6-9;在室溫條件下運行。

　　8.據權利要求6所述的屠宰廢水處理的方法，其特征運行時最低水溫10℃以上，低于此溫度，廢水需要加熱至20-28℃。

　　9.據權利要求6所述的屠宰廢水處理的方法，其特征每次進水控制在30~40分鐘，進水層厚度在600mm左右。

　　10.據權利要求6所述的屠宰廢水處理的方法，其特征在堵塞后進行恢復或養護，包括常規養護和深度養護;常規養護是每一至兩天需要對表層填料進行雜草清理，然后用耙子耙表面，加強表面滲透性提高空氣進入能力，控制雜草量;滲透時間達到120分鐘以上時則需要深度養護：池子停水，然后排干后清除表面垃圾、淤泥、雜草后，再對表層30~50cm進行深翻翻曬即可，翻曬兩-三日。

　　說明書

　　一種屠宰廢水的處理方法及裝置

　　技術領域

　　本發明涉及廢水處理的方法與裝置，尤其是一種屠宰廢水的處理方法及裝置，主要 適用于新建、改擴建的屠宰廢水處理廠，也可用于類似工況的工業污水處理廠。

　　背景技術

　　屠宰業是我國出口創匯和保障供給的支柱產業之一，屠宰廢水來自牧畜、禽類、魚 類宰殺加工，是我國最大的有機污染源之一。據調查，屠宰廢水的排放量約占全國工業 廢水排放量的6%，隨著經濟的發展和人民生活水平的提高，肉類食品加工工業將會有更 大的發展，屠宰廢水的污染還有不斷加劇的趨勢。

　　我國大部分城市已基本上實現了禽畜的定點集中屠宰，同時隨著人們生活水平的不 斷提高，屠宰場的規模也在不斷擴大，屠宰廢水的排放量越來越大，而環保部門要求具 有一定規模的屠宰場都必須建立專門的廢水處理站。

　　但是目前的廢水處理站的廢水處理方式基本以活性污泥法為主，建設投資成本大， 運行費用高，對系統的運行維護要求也高。

　　發明內容

　　本發明目的是，提出一種屠宰廢水的處理方法及裝置，主要適用于新建、改擴建的 屠宰廢水處理廠，也可用于類似工況的工業污水處理廠。

　　本發明的技術方案是：一種屠宰廢水的處理裝置，包括(1)布水系統、(2)過濾 系統、(3)集水系統構成快速過濾池(設有池體)。其中過濾系統由多層活性填料層組 成;

　　進一步，所述的(1)布水系統由布水母管及布水支管組成，管徑為DN400～800;具 體根據進水水質、水量等條件確定。布水系統的管道一般均裸露在外面，因此必須有足 夠強的抗老化能力。

　　進一步，所述的(2)過濾系統由過濾層組成，過濾層由承托層和填料組成，填料 為新型生物填料，填料層高度1500mm～2500mm，具體根據進水水質、水量等條件確定。

　　進一步的，所述的(3)集水系統由集水母管及集水支管組成，管徑為DN400～800; 具體由進水量確定。集水系統在裝置的底部，主、支管必須有足夠的強度和剛度。布水 主、干管DN500玻璃鋼，布水支管UPVC給水管DN100;

　　水力負荷：5m3/(m2.d)以下，尤其是2-3m3/(m2.d);單池尺寸：L×B×H=26.75m ×23.9m×2.4m;承托層高度：400-800mm(如500mm+100mm);上層是粗細顆粒構成的 粗細過濾層2-3、2-2，下層是承托層2-1，承托層分為上下兩個部分：上部為4-5mm的過 渡層，下部為20-50mm的碎石。

　　集水主管預應力承插式鋼筋混凝土管DN600，集水干管預應力承插式鋼筋混凝土管 DN500，集水支管UPVC給水管DN100。

　　本發明的有益效果：本發明以活性污泥法為主，建設投資成本大，運行費用高，對 系統的運行維護要求也高。

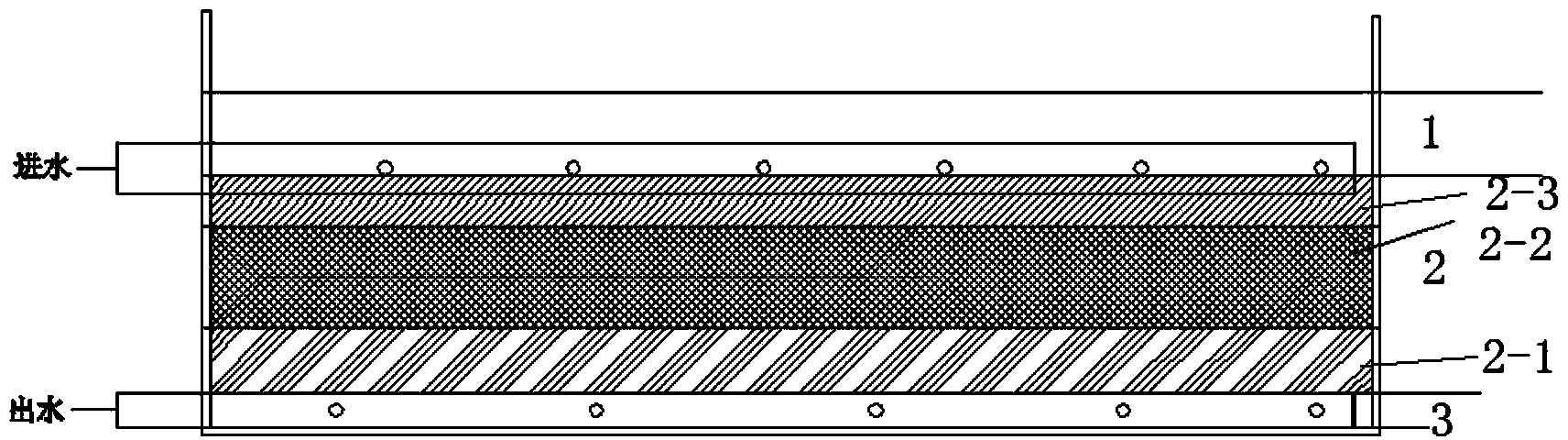

　　布水系統1、過濾系統2、集水系統3，布水管4。上層是粗細過濾層2-3、2-2，2-1是 承托層。

　　利用上述裝置屠宰廢水進行處理的方法，主要由(1)布水系統、(2)過濾系統、(3) 集水系統等三部分組成平面過濾池進行;其中過濾系統為平面過濾系統，由平面過濾系 統多層活性填料層組成，上層填料厚500±200mm主要是天然河砂輔以少量沸石，下層 填料厚700±200mm，主要是火山巖顆粒。上部介質處于厭氧-好氧交替環境，生物量較 大，主要包括專性好氧菌、專性厭氧菌和兼性菌;下部介質處于厭氧狀態，主要分布厭 氧菌。

　　本發明采用間歇式運行，根據水質水量不同，每日間歇式進水3～5次，每次進水一 般控制在30～40分鐘，進水層高度控制在600mm左右，通過布水系統(1)在過濾系統 (2)上部表面形成整體大面積的自由水面，以實現均勻廢污水的均勻分布。水的PH值： 6-9;工作制式：按循環順序，單池運行周期即布水至排干水的時間為4.8-8h;開始排 水的時間為4.8-8h。

　　本發明采用干濕交替的運轉方式處理屠宰廢水，利用濾料表面生長的豐富生物膜對 污水中的污染物質進行物理化學吸附以及生物降解;本系統對有機污染物的去除主要由 截留、吸附和生物降解共同完成。不溶性有機物通過濾系統的過濾截留、沉淀作用，可 以很快的被截留并被微生物利用，可溶性有機物則通過砂層生物膜的吸附、吸收及生物 代謝降解過程而被分解去除。

　　本發明可能在室溫條件下運行，但運行時最低氣溫5℃，最低水溫10℃以上，低于 此溫度，廢水需要加熱至20-28℃，但不宜在35℃以上水溫條件下運轉。

　　然后每次布水時，廢污水在過濾系統(2)表面向下滲透過程中，過濾系統內生長 的大量的出于饑餓狀態的微生物，會迅速吸附水中的污染物質，然后水下滲之后，過濾 系統(2)表面產生負壓，空氣則被吸入池內，而好氧微生物利用空氣中的氧氣對污染 物如COD、BOD、氨氮再進行降解。而廢污水繼續下滲到過濾系統底部，由于過濾系統底 部缺少氧，因此過濾系統底部微生物出于厭氧狀態利用殘留的BOD對污水進行反硝化去 除部分的總氮。

　　其次，過濾系統中含有大量的磷吸附物質，對廢污水中的磷進行吸附并固定化，我 們?cè)谂渲铺盍线^(guò)程中，加入了足夠的磷吸附填料，以保證在污水處理廠運行過程中不飽 和，對于磷吸附物質消耗光的情況下，也可以再重新補充填料。填料主要為鋼渣、沸石 等按不同比例配置而成，具體參數由來水水質經過試驗確定。

　　通過過濾系統后的水由集水系統進行收集后，根據系統可進行進一步處理或達標排 放。

　　進一步，本發明在堵塞后應該進行恢復或養護，恢復過程簡單,解決方法包括常規 養護和深度養護。首先常規養護，作為污水處理站管理日常工作之一，每一至兩天需要 對表層填料進行雜草清理，然后用耙子耙表面，為的是加強表面滲透性提高空氣進入能 力，控制雜草量，然后正常布水即可。其次是深度養護，一般滲透時間達到120分鐘左 右(或以上)時則需要深度養護，單個池子停水，然后落干后清除表面垃圾、淤泥、雜 草后，再對表層30～50cm進行深翻翻曬即可，翻曬兩三日，即可恢復如初。

　　本發明的有益效果是，與常規活性污泥法比較本系統有如下特點：不產生活性污泥， 省去活性污泥處理的費用，不會造成因污泥處理不當引起的對環境的二次污染。

　　建設投資費用省，以萬噸級污水處理廠常規工藝為例，一般噸水投資費用比活性污 泥法節約20%。

　　運行費用低，是一般活性污泥法的三分之一。

　　出水效果優于傳統活性污泥法。COD去除率達85%以上，BOD去除率達90%以上，SS 去除率達95%以上，氨氮去除率達90%左右，總磷的去除率可達50-70%。便于操作，易 于管理和維護，系統簡單，對操作人員要求不高�？箾_擊負荷強。
