申請日2014.10.22

　　公開(公告)日2015.03.11

　　IPC分類號E03C1/12; C02F1/52; E03C1/01; E03C1/122

　　摘要

　　本實用新型屬于環保節水設備領域，具體來說是一種自動廢水沖廁系統。自動廢水沖廁系統，由多層房屋排水管網組成，還包括廢水箱及與之連接的沉積池，廢水箱與沉積池通過溢流槽相連;排水管接入沉積池中下部，排水管與房屋排水管網的洗手、洗衣、沐浴水收集系統相連;沉積池底部接排泥管，排泥管與房屋排水管網的排污管相連;廢水箱底部接廢水管，廢水管與沖洗管相連，沖洗管還與自來水支管相連，沖洗管末端與下一樓層的廁所沖洗系統相連。本實用新型充分利用上層相對潔凈的廢水，多余廢水能自動溢流到下層，并實現廢水的多層過濾，且沉積池的設計保證了廢水中污泥和沉積物的順利排出，充分保證了沖廁水質的相對潔凈，能有效節水并保護水資源。

　　權利要求書

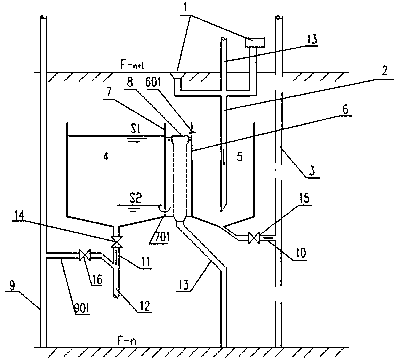

　　1.自動廢水沖廁系統，由多層房屋排水管網組成，其特征在于：還包括廢水箱(4)、沉積池(5)和溢流槽(6)，溢流槽(6)與廢水箱(4)和沉積池(5)相連;排水管(2)接入所述沉積池(5)，所述排水管(2)與房屋排水管網的洗手、洗衣、沐浴水收集系統(1)相連;沉積池(5)底部接排泥管(10)，所述排泥管(10)與房屋排水管網的排污管相連;廢水箱(4)底部接有廢水管(11)，所述廢水管(11)與沖洗管(12)的頂端相連，沖洗管(12)的末端與下一樓層的廁所沖洗系統相連，所述沖洗管(12)還與自來水支管(901)相連。

　　2.如權利要求1所述的自動廢水沖廁系統，其特征在于：所述廢水箱(4)和沉積池(5)底部均為錐形。

　　3.如權利要求1所述的自動廢水沖廁系統，其特征在于：所述廢水管(11)上有廢水閥(14)，所述自來水支管(901)上有自來水閥(16)，所述排泥管(10)上有排泥閥(15)。

　　4.如權利要求1所述的自動廢水沖廁系統，其特征在于：所述廢水箱(4)有過流板(7)和溢流管(8)，所述溢流管(8)位于溢流槽(6)與過流板(7)之間，溢流管(8)底部與廢水匯集管(13)相連;所述廢水匯集管(13)與下一樓層的洗手、洗衣、沐浴水收集系統一起連接至下一樓層排水管。

　　5.如權利要求1所述的自動廢水沖廁系統，其特征在于：所述溢流槽(6)上有溢流孔(601)，所述溢流孔(601)底部高于溢流管(8)管口。

　　6.如權利要求3所述的自動廢水沖廁系統，其特征在于：所述自來水閥(16)、廢水閥(14)和排泥閥(15)均為可控電磁閥。

　　7.如權利要求4所述的自動廢水沖廁系統，其特征在于：所述過流板(7)底部有過流孔(701)。

　　說明書

　　自動廢水沖廁系統

　　技術領域

　　本發明屬于環保節水設備領域，具體來說是一種自動廢水沖廁系統。

　　背景技術

　　隨著城市化進程的發展，城鎮人口越來越多，居民的生活用水量也越來越大，產生了大量的生活污水，其中，大部分污水來源于洗手、沐浴、洗衣、沖廁等，如完全使用潔凈自來水，會造成自來水資源的浪費。而洗手、洗澡和洗衣服的水屬于相對潔凈堿性廢水，具有一定的洗滌和去污功能，可以考慮利用起來，用于沖廁使用。因此，房屋建設的時候安裝廢水沖廁系統，充分利用水資源，對我國的節水工程具有積極意義。

　　實用新型內容

　　本實用新型的目的在于提供一種能充分利用水資源，利用上層居民洗手、沐浴、洗衣的廢水沖廁、節水保護環境的自動廢水沖廁系統。

　　本實用新型的目的是這樣實現的：自動廢水沖廁系統，由多層房屋排水管網組成，其特征在于：還包括廢水箱、沉積池和溢流槽，溢流槽連接廢水箱和沉淀池。沉積池排水管接入所述沉積池，所述排水管與房屋排水管網的洗手、洗衣、沐浴水收集系統相連;沉積池底部接排泥管，所述排泥管與房屋排水管網的排污管相連;廢水箱底部接有廢水管，所述廢水管與沖洗管的頂端相連，沖洗管的末端與下一樓層的廁所沖洗系統相連，所述沖洗管還與自來水支管相連。

　　優選的，所述廢水箱底部為錐形，使廢水箱中的沉積物能順利排出到下層，直至排到樓層底部的排污系統;沉積池底部也為錐形，使廢水中的沉積物能聚集并沉淀到沉積池底部通過排泥管釋放，從而保證廢水箱內廢水的相對潔凈。

　　優選的，所述廢水管上有廢水閥，所述自來水支管上有自來水閥，所述排泥管上有排泥閥，所述自來水閥、廢水閥和排泥均為可控電磁閥，可實現先廢水沖洗馬桶，后少量自來水二次清洗馬桶的功能，保證馬桶的清潔，還可實現定期排泥，保持沉積池的潔凈。

　　優選的，所述廢水箱有過流板和溢流管，所述溢流管位于溢流槽與過流板之間，且與溢流槽和過流板有一定空隙，保證溢流槽內的廢水通過過流孔優先提供給廢水箱，待水滿后再進入溢流管;溢流管底部與廢水匯集管相連，多余的廢水會溢流進入溢流管，流入廢水匯集管中;所述廢水匯集管與下一樓層的洗手、洗衣、沐浴水收集系統一起連接至下一樓層排水管，如下一樓層的廢水箱裝滿水后，廢水將自動溢流入再下一層，從而實現多層溢流;且通過多層沉積池的沉積作用，還可實現多層過濾，保證了廢水水質的清潔。

　　優選的，所述溢流槽上有溢流孔，所述溢流孔底部高于溢流管管口，使沉積池中的廢水裝滿后能從沉積池溢流至廢水箱中。

　　優選的，所述過流板底部設計有過流孔。

　　本實用新型優點：

　　充分利用上層相對潔凈的廢水，多余廢水能自動溢流到下層，并實現廢水的多層過濾，且沉積池的設計保證了廢水中污泥和沉積物的順利排出，充分保證了沖廁水質的相對潔凈，能有效節水和保護水資源。
