申請日2014.10.27

　　公開(公告)日2015.02.25

　　IPC分類號C02F9/10

　　摘要

　　本發明涉及水處理技術領域，尤其涉及并公開了一種高硬度高鹽分廢水零排放的處理方法，依次包括預處理、一工段超濾、一工段反滲透、一工段反滲透濃水進行強化處理，并經過多介質過濾、軟化進入二工段超濾、二工段反滲透，二工段反滲透濃水通過納濾裝置，納濾透過液經過電滲析裝置，電滲析裝置產生的淡水匯入二工段超濾產水中，電滲析裝置濃液用于軟化器的再生，納濾濃縮液進入蒸發系統獲得固形物，一工段反滲透和二工段反滲透的產水作為回用水。本發明的一種高硬度廢水零排放處理方法，采用物化處理、膜集成技術與蒸發技術結合，有效地解決了濃水高硬度高鹽分排放對環境污染的問題，能達到零排放要求，且出水水質穩定，提高了水回收利用率。


　　權利要求書

　　1.一種高硬度高鹽分廢水零排放的處理方法，其特征在于：包括以下步驟：

　　1)高硬度高鹽分廢水經過一工段預處理裝置進行降低硬度、懸浮物含量、COD的預處理，預處理后的主要水質指標達到：COD≤60mg/L，硬度≤200，電導率≤10000uS/cm;

　　2)經步驟1)預處理后的廢水依次進入一工段超濾裝置、一工段反滲透裝置，其中，一工段超濾產水作為一工段反滲透裝置的進水，一工段反滲透裝置的產水進入回用水池作為回用水使用，一工段反滲透裝置的濃水進入濃水強化處理裝置進行氧化、降低硬度處理;

　　3)濃水強化處理裝置的出水依次進入二工段多介質過濾器、軟化器降低其SS和硬度;

　　4)步驟3)的出水依次進入二工段超濾裝置、二工段反滲透裝置，其中，超濾產水進入二工段超濾產水池，并作為二工段反滲透裝置的進水，二工段反滲透裝置產水進入步驟2)所述的回用水池作為回用水使用，二工段反滲透裝置的濃水進入納濾裝置;

　　5)納濾裝置的透過液進入電滲析裝置，電滲析裝置產出的淡水進入步驟4)所述的二工段超濾產水池，電滲析裝置濃水進入濃水箱，用于步驟3)中軟化器樹脂的再生，納濾裝置濃縮液進入蒸發系統，通過蒸發得到固形物。

　　2.根據權利要求1所述的一種高硬度高鹽分廢水零排放的處理方法，其特征在于：步驟1)所述的一工段預處理裝置包括混凝加藥斜板、機械攪拌澄清池、預處理多介質過濾器、臭氧、活性炭吸附之一種或多種組合。

　　3.根據權利要求2所述的一種高硬度高鹽分廢水零排放的處理方法，其特征在于：用于步驟2)的一工段超濾反洗水和步驟4)的二工段超濾反洗水收集起來用于步驟1)所述預處理多介質過濾器或步驟3)所述的二工段多介質過濾器的反洗。

　　4.根據權利要求1所述的一種高硬度高鹽分廢水零排放的處理方法，其特征在于：步驟2)所述的一工段超濾裝置和步驟4)所述二工段超濾裝置超濾膜采用浸沒式超濾或柱式壓力膜組件。

　　5.根據權利要求1所述的一種高硬度高鹽分廢水零排放的處理方法，其特征在于：步驟2)所述的一工段反滲透裝置和步驟4)所述的二工段反滲透裝置采用的反滲透膜為抗污染、寬流道膜組件。

　　6.根據權利要求1所述的一種高硬度高鹽分廢水零排放的處理方法，其特征在于：步驟2)所述的濃水強化處理裝置包括高級氧化裝置和加藥裝置。

　　7.根據權利要求6所述的一種高硬度高鹽分廢水零排放的處理方法，其特征在于：所述的高級氧化裝置包括臭氧氧化、芬頓氧化、微波氧化一種或多種組合，加藥裝置為混凝加藥斜板沉淀池或機械攪拌澄清池。

　　8.根據權利要求1所述的一種高硬度高鹽分廢水零排放的處理方法，其特征在于：步驟3)所述的軟化器為鈉樹脂軟化器。

　　說明書

　　一種高硬度高鹽分廢水零排放的處理方法

　　技術領域

　　本發明涉及水處理技術領域，尤其涉及一種高硬度高鹽分廢水零排放的處理方法。

　　背景技術

　　含鹽廢水，尤其是高硬度工業廢水成分較復雜，因此較難處理。如造紙、印染、檸檬酸等行業由于生產工藝的具體要求，排放廢水的鹽分和硬度較高，增加處理的難度。這些行業是用水大戶，其生產廢水主要有兩種處理方法，一是經過傳統物化與生化處理后直接排放，該含鹽廢水中的有機物和高鹽分對環境影響較大，二是部分工廠生產廢水經過膜法處理達到部分回用，從而減少用水量的目的，但是反滲透產生的濃水處理成為一個難題，如果直接排放至附近污水處理廠，高鹽分可能將對原有的生物處理單元產生沖擊，甚至造成污水處理廠系統癱瘓。在水資源短缺和日益嚴厲環保政策的背景下，含鹽廢水，尤其是高硬度工業廢水的零排放是一種徹底解決污染物排放的方法。

　　申請?zhí)枮?01310311089.9、201110123654.X的專利公開了膜法對高鹽分的膜法處理方法，顯然對高硬度高鹽分廢水的處理不合適。申請?zhí)枮?01210534825.2的發明專利公開了一種采用生化與物化相結合的方法處理高硬度高鹽分廢水，但是還不能達到高級回用和零排放的要求。

　　發明內容

　　針對現有技術的缺陷，本發明提供一種成本低、運行穩定可靠的高硬度高鹽分廢水處理方法，該方法可應用處理造紙排放尾水、檸檬酸、氯堿工業生產排放廢水以及常規反滲透膜法回用中的濃水等高硬度高鹽分廢水。

　　為實現上述發明目的，本發明采用如下的技術方案：

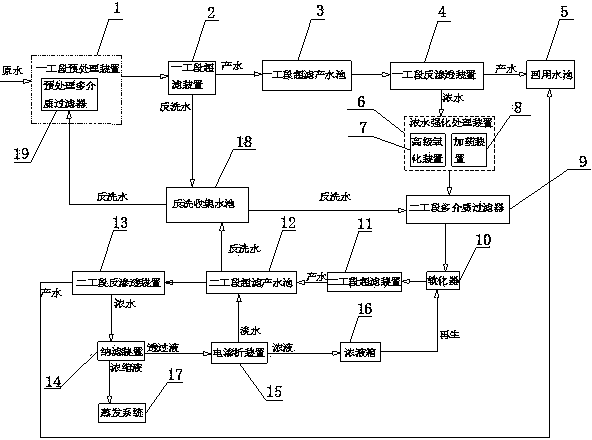

　　一種高硬度高鹽分廢水零排放的處理方法，包括以下步驟：

　　1)高硬度高鹽分廢水經過一工段預處理裝置進行降低硬度、懸浮物含量、COD的預處理，預處理后的主要水質指標達到：COD≤60mg/L，硬度≤200，電導率≤10000uS/cm;本發明中采用的膜法處理方法對原水有水質限制，高硬度、懸浮物含量以及COD值將影響膜濃縮裝置的穩定運行，膜處理方法的實質是一個濃縮的過程，為防止廢水中的無機離子(例如：鈣離子)在膜表面大量沉積，發生結垢，影響膜系統的穩定運行，故須降低其含量。

　　2)經步驟1)預處理后的廢水依次進入一工段超濾裝置、一工段反滲透裝置，其中，一工段超濾產水作為一工段反滲透裝置的進水，一工段反滲透裝置的產水進入回用水池作為回用水使用，一工段反滲透裝置的濃水進入濃水強化處理裝置進行氧化、降低硬度處理;反滲透裝置脫鹽率通常大于95%，也就是說水中絕大部分離子和有機物都被截留在濃水中。一般中水回用反滲透裝置的水回用率大于70%，相當于對水中的絕大部分離子和有機物濃縮了3-4倍，將此濃水通入后續步驟進行強化處理，可利于降低硬度，降低后續處理單元的負荷。

　　3)濃水強化處理裝置的出水依次進入二工段多介質過濾器、軟化器降低其SS和硬度;多介質過濾器的作用可去除懸浮物，經過軟化器的目的是進一步降低二級離子，特別是降低廢水中鈣離子、鎂離子的含量，避免后續高倍濃縮中無機離子結垢而污染膜，影響系統的穩定運行。

　　4)步驟3)的出水依次進入二工段超濾裝置、二工段反滲透裝置，其中，超濾產水進入二工段超濾產水池，并作為二工段反滲透裝置的進水，二工段反滲透裝置產水進入步驟2)所述的回用水池作為回用水使用，二工段反滲透裝置的濃水進入納濾裝置;

　　5)納濾裝置的透過液進入電滲析裝置，電滲析裝置產出的淡水進入步驟4)所述的二工段超濾產水池，電滲析裝置濃水進入濃水箱，用于步驟3)中軟化器樹脂的再生，納濾裝置濃縮液進入蒸發系統，通過蒸發得到固形物。納濾裝置可有效地對二工段反滲透裝置的濃水進行進一步濃縮，特別是對水中的二價離子和小分子有機物的濃縮，TDS高達20000-50000mg/L。

　　作為優選，步驟1)所述的一工段預處理裝置包括混凝加藥斜板、機械攪拌澄清池、預處理多介質過濾器、臭氧、活性炭吸附之一種或多種組合。

　　作為優選，用于步驟2)的一工段超濾反洗水和步驟4)的二工段超濾反洗水收集起來用于步驟1)所述預處理多介質過濾器或步驟3)所述的二工段多介質過濾器的反洗。節約反洗水，也利于整個裝置的穩定運行。

　　作為優選，步驟2)所述的一工段超濾裝置和步驟4)所述二工段超濾裝置超濾膜采用浸沒式超濾或柱式壓力膜組件。

　　作為優選，步驟2)所述的一工段反滲透裝置和步驟4)所述的一工段反滲透裝置采用的反滲透膜為抗污染、寬流道膜組件。

　　作為優選，步驟2)所述的濃水強化處理裝置包括高級氧化裝置和加藥裝置。通過高級氧化作用將有機物分子進行氧化處理，提高其被吸附能力。通過加藥裝置強化對硬度的去除，防止在后續高倍濃縮中結垢而污染膜組件。

　　作為優選，所述的高級氧化裝置包括臭氧氧化、芬頓氧化、微波氧化一種或多種組合，加藥裝置為混凝加藥斜板沉淀池或機械攪拌澄清池。

　　作為優選，步驟3)所述的軟化器為鈉樹脂軟化器。軟化器中的樹脂為鈉樹脂，其作用是與二價陽離子進行交換。隨著運行時間的延長，鈉樹脂將達到飽和狀態，其對二價陽離子的去除率將降低。納濾裝置的透過液所含的固體物質主要是一價鹽，如NaCl，濃度較高，達到1%以上，通過電滲析濃縮至10-20%，可用于鈉樹脂的再生，實現了系統內資源的有效利用。

　　本發明的一種高硬度廢水零排放處理方法，采用物化處理、膜集成技術與蒸發技術結合，有效地解決了濃水高硬度高鹽分排放對環境污染的問題，能達到零排放要求，且出水水質穩定，提高了水回收利用率。
