申請日2014.10.27

　    公開(公告)日2015.02.25

　　IPC分類號G01N1/10

　　摘要

　　本實用新型公開了一種定量污水采樣器，包括瓶體，所述瓶體設置有瓶蓋，所述瓶蓋設置有進水管，所述進水管的第一端顯露于所述瓶蓋外部，所述進水管的第二端設置有浮子并置于所述瓶蓋內側，所述浮子與所述進水管第二端的管壁鉸接，所述浮子與所述進水管鉸接的一端設置有管塞，所述瓶體的側壁設置有透明的觀察窗，所述瓶體的底部設置有排水閥門。本實用新型在瓶體的瓶蓋上設置了帶浮子的進水管，可以定量采集水樣，通過排水閥門可以排水水樣，通過觀察窗可以觀察到瓶體的內部情況，使用十分方便，沒有用到電力驅動裝置，結構簡單，制作成本低。

　　權利要求書

　　1.一種定量污水采樣器，包括瓶體，所述瓶體設置有瓶蓋，其特征在于： 所述瓶蓋設置有進水管，所述進水管的第一端顯露于所述瓶蓋外部，所述進水 管的第二端設置有浮子并置于所述瓶蓋內側，所述浮子與所述進水管第二端的 管壁鉸接，所述浮子與所述進水管鉸接的一端設置有管塞，所述瓶體的側壁設 置有透明的觀察窗，所述瓶體的底部設置有排水閥門。

　　2.根據權利要求1所述的一種定量污水采樣器，其特征在于：所述進水管 的第一端為喇叭形，所述進水管的最小管徑為20～35mm。

　　3.根據權利要求1所述的一種定量污水采樣器，其特征在于：所述浮子為 塑料材質。

　　4.根據權利要求1所述的一種定量污水采樣器，其特征在于：所述進水管 與所述瓶蓋的銜接處設置有密封圈。

　　5.根據權利要求1所述的一種定量污水采樣器，其特征在于：所述瓶蓋外 側設置有拉環。

　　6.根據權利要求1所述的一種定量污水采樣器，其特征在于：所述瓶體還 設置有刻度線，所述刻度線位于所述觀察窗處。

　　7.根據權利要求1所述的一種定量污水采樣器，其特征在于：所述瓶體上 設置有提手。

　　說明書

　　一種定量污水采樣器

　　技術領域

　　本實用新型涉及到污水采樣裝置，尤其涉及一種定量污水采樣器。

　　背景技術

　　現在大部分的江河湖泊都受到一定程度的污染，因此需要定期對其中的水 質進行檢測，現在常用的污水采樣器一部分采用高蠕動泵，并利用混合式步進 機驅動，結構復雜，制作成本高，另一部分就是利用普通的瓶子裝取水樣，但 是不能控制采集量，使用不方便。

　　實用新型內容

　　本實用新型的目的就在于為了解決上述問題而提供一種定量污水采樣器。

　　本實用新型通過以下技術方案來實現上述目的：

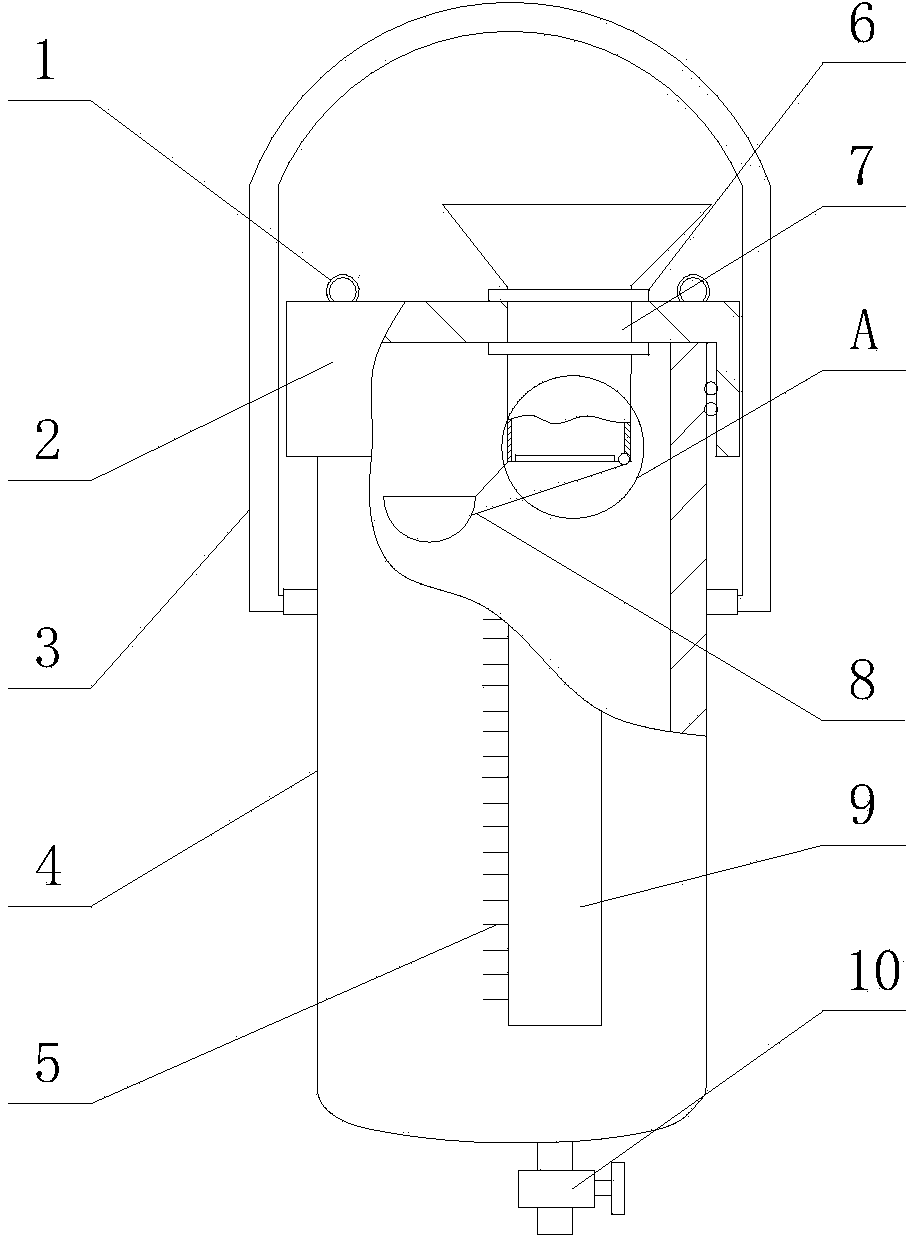

　　一種定量污水采樣器，包括瓶體，所述瓶體設置有瓶蓋，所述瓶蓋設置有 進水管，所述進水管的第一端顯露于所述瓶蓋外部，所述進水管的第二端設置 有浮子并置于所述瓶蓋內側，所述浮子與所述進水管第二端的管壁鉸接，所述 浮子與所述進水管鉸接的一端設置有管塞，所述瓶體的側壁設置有透明的觀察 窗，所述瓶體的底部設置有排水閥門。

　　作為優選，所述進水管的第一端為喇叭形，所述進水管的最小管徑為 20～35mm。

　　作為優選，所述浮子為塑料材質。

　　作為優選，所述進水管與所述瓶蓋的銜接處設置有密封圈。

　　作為優選，所述瓶蓋外側設置有拉環。

　　作為優選，所述瓶體還設置有刻度線，所述刻度線位于所述觀察窗處。

　　作為優選，所述瓶體上設置有提手。

　　本實用新型的有益效果在于：

　　本實用新型在瓶體的瓶蓋上設置了帶浮子的進水管，可以定量采集水樣， 通過排水閥門可以排水水樣，通過觀察窗可以觀察到瓶體的內部情況，使用十 分方便，沒有用到電力驅動裝置，結構簡單，制作成本低。
