申請日2013.08.29

　　公開(公告)日2014.02.19

　　IPC分類號F16J15/06

　　摘要

　　本實用新型公開了一種生活污水凈化裝置的密封連接結構，包括上法蘭和下法蘭，所述上法蘭設置在生活污水凈化裝置的上部構件處，下法蘭設置在生活污水凈化裝置的下部構件上，上法蘭和下法蘭之間的填縫溝內填充密封材料。本實用新型簡化了密封和連接方法，并提高了接口處的密封性能，從而杜絕了凈化裝置漏氣漏水的情況，提高了凈化裝置的效率。

　　權利要求書

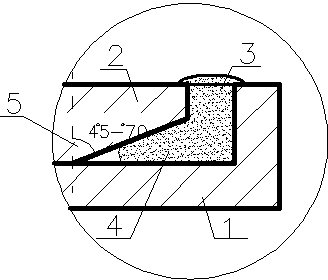

　　1.一種生活污水凈化裝置的密封連接結構，其特征在于：包括上法蘭(2)和下法蘭(1)，所述上法蘭(2)位于生活污水凈化裝置的上部構件(6)上，下法蘭(1)位于生活污水凈化裝置的下部構件(7)上，上法蘭(2)和下法蘭(1)之間形成填縫溝(3)，填縫溝(3)內填充有密封材料(4)。

　　2.根據權利要求1所述的生活污水凈化裝置的密封連接結構，其特征在于：所述上法蘭(2)的寬度為3～5cm，上法蘭(2)的下邊緣與豎直方向呈45～70°夾角(5)。

　　3.根據權利要求2所述的生活污水凈化裝置的密封連接結構，其特征在于：所述下法蘭(1)包括水平部和與水平部呈一體的豎直部，水平部的長度為4～7cm，豎直部的高度為1～2cm，上法蘭(2)位于水平部和豎直部形成的空間中。

　　4.根據權利要求3所述的生活污水凈化裝置的密封連接結構，其特征在于：所述上法蘭(2)與下法蘭(1)的豎直部之間的填縫溝(3)寬度為1～2cm。

　　5.根據權利要求1—4中任一所述的生活污水凈化裝置的密封連接結構，其特征在于：所述上法蘭(2)和下法蘭(1)分別焊接在上部構件(6)和下部構件(7)上，或分別與上部構件(6)和下部構件(7)一體成形。

　　6.根據權利要求5所述的生活污水凈化裝置的密封連接結構，其特征在于：所述上法蘭(2)和下法蘭(1)連接后通過鉚釘固定。

　　說明書

　　生活污水凈化裝置的密封連接結構

　　技術領域

　　本實用新型涉及一種生活污水凈化裝置的密封連接結構，尤其適用于需要封水封氣的連接處。

　　背景技術

　　隨著環境污染的日益嚴重，村鎮生活污水的處理越來越受到重視。目前，構件型的生活污水凈化裝置以其投資分散、不耗能源、運行費用低以及節約用地等優點逐漸發展成為我國南方生活污水分散處理的主要技術，已經得到廣泛應用。例如，中國專利號“200420063720.4”公開了一種家用污水處理池,其組成包括:水池，所述的水池通過凈化箱與貯水箱相連,所述的凈化箱為手拉式、分體管式或內膽管式。再如，中國專利“201020650064.3”公開了一種新型的構件型生活污水凈化裝置，解決了在小型圓柱型裝置中滿足厭氧和好氧生物環境交替設置的需要，從而在去除化學耗氧量的同時，能夠同步實現生物脫磷除氮，并且處理負荷高，出水穩定，運行效果受季節氣候影響小，凈化后的水質極佳。

　　然而，現有的生活污水凈化處理裝置在連接方面，尤其是凈化裝置多個構件連接時需要大面積連接的地方還存在一定的問題，主要存在以下不足：一、連接處難以密封，常容易出現漏水漏氣的情況，影響生活污水凈化處理裝置的正常使用。二、上下構件連接時不容易對位，從而影響安裝速度和處理效果。

　　發明內容

　　本實用新型的目的在于克服現有生活污水凈化裝置在構件組裝中的問題，提供一種生活污水凈化裝置的密封連接結構，本實用新型簡化了密封和連接結構，并提高了接口處的密封性能，從而杜絕了凈化裝置漏氣漏水的情況，提高了凈化裝置的凈化效率。

　　為實現上述目的，本實用新型采用的技術方案如下：

　　一種生活污水凈化裝置的密封連接結構，其特征在于：包括上法蘭和下法蘭，所述上法蘭位于生活污水凈化裝置的上部構件上，下法蘭位于生活污水凈化裝置的下部構件上，上法蘭和下法蘭之間形成填縫溝，填縫溝內填充有密封材料。

　　所述上法蘭的寬度為3～5cm，上法蘭的下邊緣與豎直方向呈45～70°夾角。

　　所述下法蘭包括水平部和與水平部呈一體的豎直部，水平部的長度為4～7cm，豎直部的高度為1～2cm，上法蘭位于水平部和豎直部形成的空間中。

　　所述上法蘭與下法蘭的豎直部之間的填縫溝寬度為1～2cm。

　　所述上法蘭和下法蘭分別焊接在上部構件和下部構件上，或分別與上部構件和下部構件一體成形。

　　所述上法蘭和下法蘭連接后通過鉚釘固定。

　　采用本實用新型的優點在于：

　　一、本實用新型中，所述上法蘭設置在生活污水凈化裝置的上部構件上，下法蘭設置在生活污水凈化裝置的下部構件上，上法蘭和下法蘭之間的填縫溝內設置有密封材料，采用此結構利用構件自身的重力作用，使其與接口下表面緊密連接，從而增強了凈化裝置的密封效果，減少了生活污水凈化裝置漏水漏氣的可能性。

　　二、本實用新型中，所述下法蘭包括水平部和與水平部呈一體的豎直部，水平部的長度為4～7cm，豎直部的高度為1～2cm，以保證有足夠的密封空間，上法蘭位于水平部和豎直部形成的空間中，采用此結構很好地解決了生活污水凈化裝置中上下構件邊緣難以對齊，密封不嚴實的情況。

　　三、本實用新型中，上法蘭與下法蘭的豎直部之間的填縫溝寬度為1～2cm，采用此結構后連接處需要密封材料(如樹脂)密封的面積較小，密封材料用量較少，批量化采用后可大量節約樹脂用量，減少環境污染。

　　四、本實用新型中，所述上法蘭和下法蘭分別焊接在生活污水凈化裝置的上部構件和下部構件上，或分別與上部構件和下部構件一體成形，采用此結構當生活污水凈化裝置出現故障，需要將上下構件拆卸開時，只需將密封處樹脂除掉后，即可較為輕松地將裝置的上下構件拆卸開，便于裝置的拆卸和維修。

　　五、本實用新型中，當長期使用之后，生活污水凈化裝置出現漏氣或者漏水的現象，需要修補接口時，只需沿封口處補充密封材料即可，比傳統生活污水凈化裝置接口的維護和檢修更為簡便。

　　六、本實用新型中，上法蘭和下法蘭制作較為容易，且不會增加制作成本，在現場安裝時可大大減少安裝的時間和安裝程序，從而節約生活污水凈化裝置人工安裝成本。

　　七、本實用新型中，其連接方式在眾多凈化裝置中均可使用，有較強的推廣意義和市場。
