申請日2013.08.29

　　公開(公告)日2014.03.05

　　IPC分類號C02F9/08

　　摘要

　　本實用新型提供一種水處理車間布置結構，包括：布置于生產車間左半部分空間的常規飲用水預處理系統及穩定小分子團水制備系統;布置于生產車間右半部分的超濾系統及常規飲用水灌裝前處理系統;所述常規飲用水預處理系統與穩定小分子團水制備系統之間連通有一1#中間水箱;1#中間水箱與超濾系統之間連通有一與穩定小分子團水制備系統并行的普通礦泉水制備通路。與傳統單一產品生產線相比：本實用新型具有結構緊湊、空間利用合理的優點。實現了一線雙用，工業化生產線同項調整、優化合并。節約大量的固定投入，減少了車間的占地面積。

　　權利要求書

　　1.一種水處理車間布置結構，包括：布置于生產車間左半部分空間的常規飲用水預處理系統及穩定小分子團水制備系統;布置于生產車間右半部分的超濾系統及常規飲用水灌裝前處理系統;所述常規飲用水預處理系統與穩定小分子團水制備系統之間連通有一1#中間水箱;所述穩定小分子團水制備系統與超濾系統之間連通有一2#中間水箱;2#中間水箱與超濾系統及常規飲用水灌裝前處理系統順次連通;其特征在于，1#中間水箱與超濾系統之間連通有一與穩定小分子團水制備系統并行的普通礦泉水制備通路。

　　2.根據權利要求1所述的水處理車間布置結構，其特征在于，所述常規飲用水預處理系統由一原水箱、一多介質過濾器、一活性炭過濾器、一精密過濾器及一紫外光殺菌器順次連接組成。

　　3.根據權利要求1所述的水處理車間布置結構，其特征在于，所述穩定小分子團水制備系統由一切割反應罐組、一酸性活性炭過濾器、一保安過濾器及一重整反應器組順次連接組成。

　　4.根據權利要求1所述的水處理車間布置結構，其特征在于，所述常規飲用水灌裝前處理系統由一小分子團水箱、一提升泵、一紫外光殺菌器、一滅菌系統、一成品水箱、一成品水泵及一終端濾器順次連接組成。

　　5.根據權利要求1所述的水處理車間布置結構，其特征在于，所述1#中間水箱與穩定小分子團水制備系統之間設有一提升泵。

　　6.根據權利要求1所述的水處理車間布置結構，其特征在于，所述2#中間水箱與超濾系統之間設有一提升泵。

　　7.根據權利要求1所述的水處理車間布置結構，其特征在于，所述普通礦泉水制備通路上設有一超濾提升泵。

　　8.根據權利要求1所述的水處理車間布置結構，其特征在于，所述水處理車間布置結構做鏡像布置。

　　說明書

　　一種水處理車間布置結構

　　技術領域

　　本實用新型涉及水處理領域，尤其涉及飲用水制備領域，具體涉及一種水處理車間布置 結構。

　　背景技術

　　目前供人們飲用的礦泉水、純凈水以及磁化、凈化自來水，均由于沒有從水的分子結構 上根本解決水被肌體細胞吸收、利用的問題，而存在著如礦泉水、純凈水在存放期會出現的 由于長時間處于不流動情況，水分子中帶有正電的氫離子(H+)及帶有負電的氫氧根離子(OH-) 在相當一段時間內相互吸引以氫鍵聚合成團的情況，失去活性而減緩和降低了飲用水被人體 吸收，活化機體等保證人體處于健康的至關重要的水品質作用。

　　大多數情況下，特別是在長期靜止的情況下，水可形成多達幾十個水分子的水分子團簇。 這些水分子團簇是隨機的，無定形的鏈狀線團。其溶解能力、滲透力都很低，不易被動物、 植物和人吸收，由這種水分子團簇構成的水會成為“死水一團”。這些無定形結構的水分子團 簇可以經一定的物理化學處理，使其成為含有較少水分子的水分子團簇的小分子團水。

　　目前有很多飲用水生產企業在研究水的活化即小分子團水制備技術，使用的方法有很多， 包括磁化、高溫、生物法、振蕩等，都可實現切割大的水分子團簇的目的。其實質內容是提 供能量，將聯接水分子的氫鍵打開，使大的水分子團簇分散成為單個水分子，但是通過這些 處理方法的到的水分子，分子結構并不穩定，離開了能量環境以后，很快會聚合成小分子團 簇，其包含的水分子數量也不統一，在1個到10個之間。再經過一段時間的靜止后，在氫鍵 的作用下又會形成包含幾十個水分子的大的水分子團簇，降低的水的活性。

　　由此可知，要制備優質的穩定狀態的小分子團水，需要經過較多的工藝步驟處理以及大 批的相關設備，也就意味著需要投入大量的資金并且需要占用較大的場地空間。從經濟性考 慮，這些投入僅僅用來生產穩定狀態的小分子團水的話，不能使投資的利益回報最大化。

　　實用新型內容

　　本實用新型的目的在于提供一種水處理車間布置結構，將小分子團水工業化生產線與普 通礦泉水生產線結合，使一條生產線可以同時滿足生產穩定小分子團水和普通礦泉水的需求。

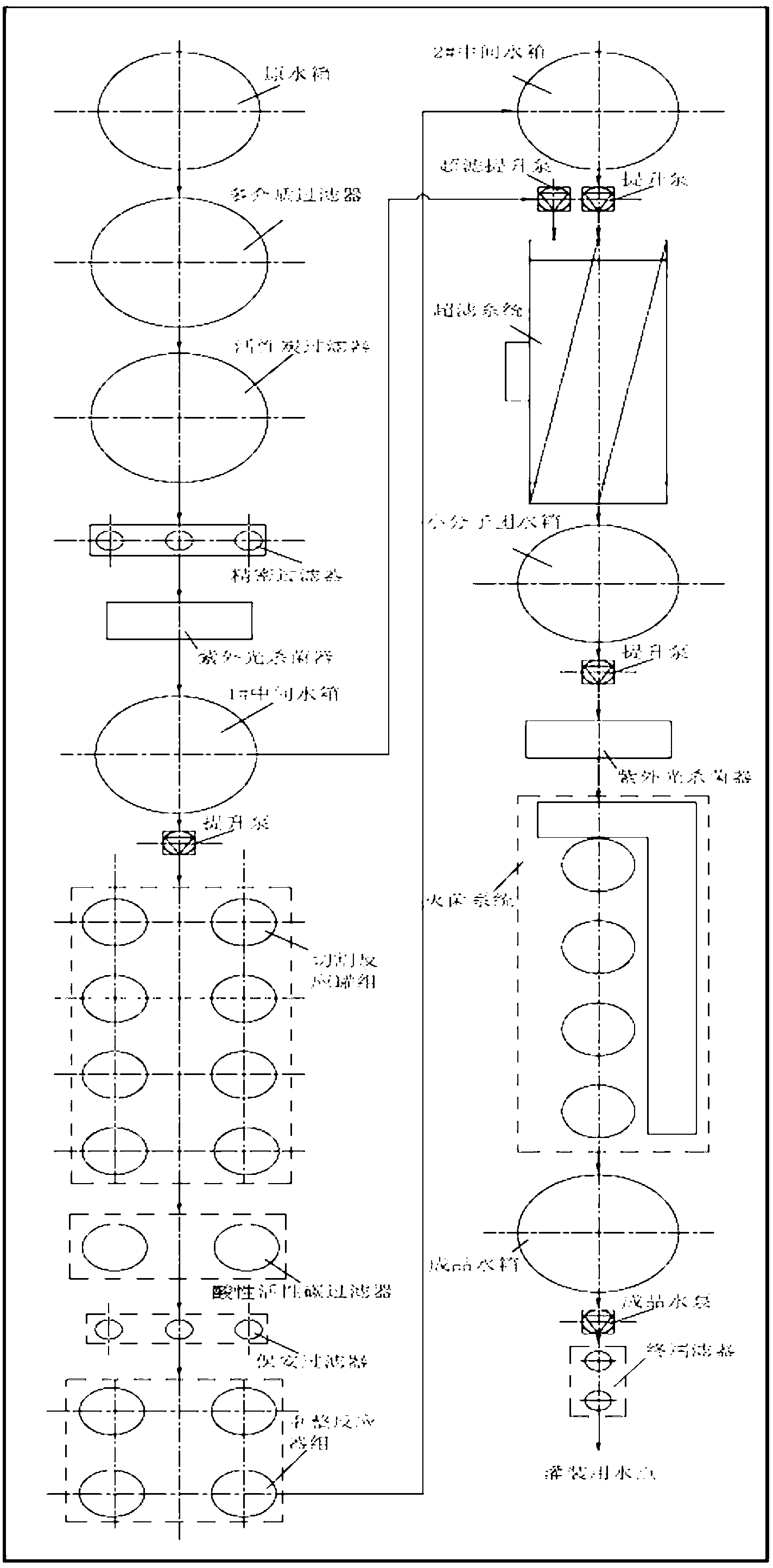

　　為實現上述目的，本實用新型提供一種水處理車間布置結構，包括：布置于生產車間左 半部分空間的常規飲用水預處理系統及穩定小分子團水制備系統;布置于生產車間右半部分 的超濾系統及常規飲用水灌裝前處理系統;所述常規飲用水預處理系統與穩定小分子團水制 備系統之間連通有一1#中間水箱;所述穩定小分子團水制備系統與超濾系統之間連通有一2# 中間水箱;2#中間水箱與超濾系統及常規飲用水灌裝前處理系統順次連通;1#中間水箱與超 濾系統之間連通有一與穩定小分子團水制備系統并行的普通礦泉水制備通路。

　　進一步地，所述常規飲用水預處理系統由一原水箱、一多介質過濾器、一活性炭過濾器、 一精密過濾器及一紫外光殺菌器順次連接組成。

　　進一步地，所述穩定小分子團水制備系統由一切割反應罐組、一酸性活性炭過濾器、一 保安過濾器及一重整反應器組順次連接組成。

　　進一步地，所述常規引用水灌裝前處理系統由一小分子團水箱、一提升泵、一紫外光殺 菌器、一滅菌系統、一成品水箱、一成品水泵及一終端濾器順次連接組成。

　　進一步地，所述1#中間水箱與穩定小分子團水制備系統之間設有一提升泵。

　　進一步地，所述2#中間水箱與超濾系統之間設有一提升泵。

　　進一步地，所述普通礦泉水制備通路上設有一超濾提升泵。

　　進一步地，所述水處理車間布置結構可做鏡像布置。

　　與傳統單一產品生產線相比：本實用新型具有結構緊湊、空間利用合理的優點。實現了 一線雙用，工業化生產線同項調整、優化合并。調整小分子團水工業化生產線中精濾、超濾、 滅菌流程，增加中儲水箱、提升泵，使小分子團水工業化生產線并行接入普通礦泉水生產線， 節約大量的固定投入，減少了車間的占地面積。
