申請日2013.08.29
公開(公告)日2013.12.11
IPC分類號C02F9/14; C02F3/30; C02F3/32
摘要
本發明公開了一種A/O/E生活污水復合處理系統,該系統包括污水分離池、生物降解池、生物酸化池和氧化池,所述氧化池連通有濕地兩級處理單元。該系統采用厭氧-好氧組合+濕地二級處理的方式,能夠比較徹底的去除生活污水中的COD,并能有效地脫除有機氮和氨氮以及生活污水中的磷,從而可靠地保證處理后的水體達到國家規定的GB/T18921-2002《城市污水再生利用水質標準》。同時具有配置簡單,成本低廉,社會效益好等優點。
權利要求書
1.一種A/O/E生活污水復合處理系統,包括污水分離池、生物降解池、生物酸化池和氧化池,其特征在于:所述氧化池連通有濕地兩級處理單元。
2.如權利要求1所述的A/O/E生活污水復合處理系統,其特征在于:所述濕地兩級處理單元由相互連通的一級香草與百喜草間作濕地和二級生物塘組成。
3.如權利要求2所述的A/O/E生活污水復合處理系統,其特征在于:所述間作濕地包括用于通過污水的水溝,水溝兩側地面設置百喜草種植帶,所述水溝的溝底及側壁設置防滲層,溝底上設置沙石層和土層,水溝內種植香根草。
4.如權利要求2所述的A/O/E生活污水復合處理系統,其特征在于:所述二級生物塘具有蓄水塘,該蓄水塘內設置生態浮床。
5.如權利要求4所述的A/O/E生活污水復合處理系統,其特征在于:所述生態浮床種植香根草。
6.如權利要求3所述的A/O/E生活污水復合處理系統,其特征在于:所述水溝寬度為1-2m,百喜草種植帶寬度為0.4-0.8m。
7.如權利要求3所述的A/O/E生活污水復合處理系統,其特征在于:所述水溝深度≥1.35m,其內的沙石層厚度≥1m,土層厚度≥0.2m。
8.如權利要求2或3所述的A/O/E生活污水復合處理系統,其特征在于:所述間作濕地為多個并行排列設置。
9.如權利要求2或3所述的A/O/E生活污水復合處理系統,其特征在于:所述間作濕地呈長條狀或之字狀走向,并保證污水通過周期不少于7天。
10.如權利要求1或2所述的A/O/E生活污水復合處理系統,其特征在于:所述氧化池與間作濕地之間設置沉淀池、砂濾罐、消毒池和清水池。
說明書
一種A/O/E生活污水復合處理系統
技術領域
本發明涉及污水處理技術領域,尤其涉及一種A/O/E生活污水復合處理系統。
背景技術
目前,水體污染已成為危及國計民生的重大因素之一,國家環?偩值臋z查資料顯示,黃河、長江、淮河以及海河四大流域的整體污染現狀已經成為常態,7大水系中有26%水質為五類和劣五類,9大湖泊中7個是五類和劣五類,而五類和劣五類水是連農用水都不能做的“廢水”,更不用說拿來飲用及其接觸人體!
城市生活用水的數量雖然遠低于農業用水和工業用水量,但其所造成的污染不可忽視,目前我國小城鎮約有200多億立方米的生活污水急待處理。而且,隨著城市化發展進程的加快,農業人口向城市人口的轉變,使得城市人口急劇增長,生活用水量及其污水排放量隨之增加,已成為我國城市水的主要污染源,也因此而受到社會各界的廣泛日益關注。城市生活污水主要是由廚房洗水、廁所沖水、沐浴、洗衣水等構成,污水中含的有機氮、氨氮和磷,主要來源于人體食物蛋白質代謝的廢棄物如糞便等。
生活污水的傳統處理方法主要有物理處理法、化學處理法、生物處理法、生物接觸氧化法,這些方法能夠去除污水中的BOD5和SS,但不能有效地去除污水中的氮和磷。如果含氮、磷較多的污水排放到湖泊或海灣等相對封閉的水體,則會產生富營養化導致水體水質惡化或湖泊退化,影響其使用功能。近期以來,出現了一些復合式處理方法,如CN100436349C公開了一種城市生活污水活性生物處理環保裝置,該裝置采用生物處理和活性有機物處理相結合的方式,包括污水分離池、生物降解池、生物酸化池和氧化池,并在此基礎上增設了兩個具備容納活性有機物并進行養殖化的污水處理槽。該技術對于去除生活污水中的COD能夠收到較好的效果,基本達到國家規定的GB18918-2002《城市污水處理廠污染物排放標準》,但是與國家規定的GB/T18921-2002《城市污水再生利用水質標準》要求相比還有較大的差距,特別是脫氮、除磷效果差,給處理水質造成較大的影響。
發明內容
本發明的目的在于提供一種生活污水復合處理系統,該系統采用厭氧-好氧組合+濕地二級處理的方式,即A/O/E生活污水復合處理系統,能夠比較徹底的去除生活污水中的COD,并能有效地脫除有機氮和氨氮以及生活污水中的磷,可靠地保證處理后的水體達到國家規定的GB/T18921-2002《城市污水再生利用水質標準》。

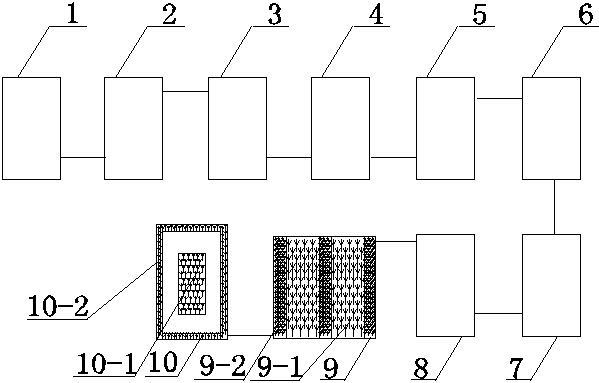

為實現上述目的所采取的技術方案是:一種A/O/E生活污水復合處理系統,包括污水分離池、生物降解池、生物酸化池和氧化池,所述氧化池連通有濕地兩級處理單元。
所述濕地兩級處理單元由相互連通的一級香草與百喜草間作濕地和二級生物塘組成。
所述間作濕地包括用于通過污水的水溝,水溝兩側地面設置百喜草種植帶,所述水溝的溝底及側壁設置防滲層,溝底上設置沙石層和土層,水溝內種植香根草。
所述二級生物塘具有蓄水塘,該蓄水塘內設置生態浮床,周側設置1-1.5m寬的香根草種植帶。
所述生態浮床種植香根草。
所述水溝寬度為1-2m,百喜草種植帶寬度為0.4-0.8m。
所述水溝深度≥1.35m,其內的沙石層厚度≥1m,土層厚度≥0.2m。
所述間作濕地為多個并行排列設置。
所述間作濕地呈長條狀或之字狀走向,并保證污水通過周期不少于7天。
所述氧化池與間作濕地之間設置沉淀池、砂濾罐、消毒池和清水池。
本發明的A/O/E生活污水復合處理技術是指好氧、厭氧和生態技術結合,在無動力或微動力的情況下,處理生活污水的一種方法。其中A/O:指利用污水分離池、生物降解池、生物酸化池和氧化池,采用厭氧、好氧相結合的生物處理技術保證了有機污染物的降解,而且對生活污水中的氮、磷有一定的脫除功能,使出水達到國家規定的《城市污水處理廠污染物排放標準》; E:指采用香根草濕地對生活污水進行處理,并采用二級濕地,一級香草與百喜草間作濕地,百喜草地高出香草濕地,將污水有控制地投配到土地上,在污水沿一定方向流動的過程中,利用濕地自然生態系統中的物理、化學、生物三重協同作用,通過過濾、吸附、共沉、離子交換、植物吸收和微生物分解,來實現對污水的高效凈化,將A/O處理后的水中的COD及氮和磷基本全部吸收,使處理后的水質達到地表水標準,而后流入二級生物塘,進一步沉淀,并在生態浮床的作用下,清澈不腐。該系統無需動力、節能節水、根治地下水源和河道污染,防止病源菌傳播,防止污水滲漏,防治城市地下管網堵塞等。
香根草學名Vetiver zizanioides,系多年生草本水生植物,根系發達,植株密實,分蘗力強,生命旺盛,產量極高,而且具有很強的生態環境適應性,也具很強的耐旱、耐瘠、耐寒、耐鹽、耐酸堿,抗病害等特性,其旺盛的生長吸收污水中的氮和磷,并能去除水體中的COD。同時,香根草富含蛋白質、維生素及微量元素,粗蛋白含量為7.31%,粗脂肪為1.97%,粗纖維為34.5%,是優質的養殖青飼料和優質手工編制材料和工業造紙、香精的原料,具有較好的經濟價值。百喜草:學名Paspalum natatu,是一種暖季型的多年生禾草,有粗壯多節的匍匐莖,可作為公路、堤壩、機場跑道綠化草種。在本發明中種植在一級濕地的水溝兩側地面,一方面可以吸收溝內水中揮發的污染物,另一方面可以防止流土進入水溝內,保護水溝的堤面。另外,百喜草與香根草相同,亦是一種優良的牧草,適合用作牛、羊、兔等家畜飼料,同樣可以增加污水處理系統的經濟價值。
本發明的A/O/E生活污水復合處理系統,采用厭氧-好氧組合+濕地二級處理的方式,能夠比較徹底的去除生活污水中的COD,并能有效地脫除有機氮和氨氮以及生活污水中的磷,從而可靠地保證處理后的水體達到國家規定的GB/T18921-2002《城市污水再生利用水質標準》。在濕地兩級處理單元通過種植香根草和百喜草吸收經過厭氧-好氧降解生活污水中的氮和磷,而且可改善處理系統附近的空氣,具有投資低,出水水質好、抗沖擊力強、增加綠地面積、改善和美化生態環境、操作簡單、維護和運行費用低廉等眾多優點;同時產出提供具有經濟價值的養殖飼料、優質手工編制材料和工業造紙、香精原料,提高經濟效益。該系統無需動力、節能節水、根治地下水源和河道污染,防止病源菌傳播,防止污水滲漏,防治城市地下管網堵塞等。
