申請日2015.08.20

　　公開(公告)日2015.12.30

　　IPC分類號C02F1/62; C02F1/28

　　摘要

　　本實用新型公開了一種從污水中提取重金屬的裝置，包括檢測顯示屏、重金屬檢測裝置、輸入箱，所述檢測顯示屏輸入端連接著重金屬檢測裝置輸出端，所述重金屬檢測裝置設置在輸入箱內部，所述輸入箱內部安裝著粗過濾層，所述粗過濾層右邊設置有細過濾層，所述輸入箱輸出口連接著輸入閥門，所述輸入閥門右端連接著輸送管道輸入端，所述輸送管道輸出端連接著吸附箱輸入端，所述吸附箱(8)下方連接著活性炭箱。本實用新型通過重金屬檢測裝置檢測污水的重金屬含量，并用活性炭有效的吸附污水中的重金屬，凈化過程沒有有害物的輸出，既環保、成本低又效率高。

　　權利要求書

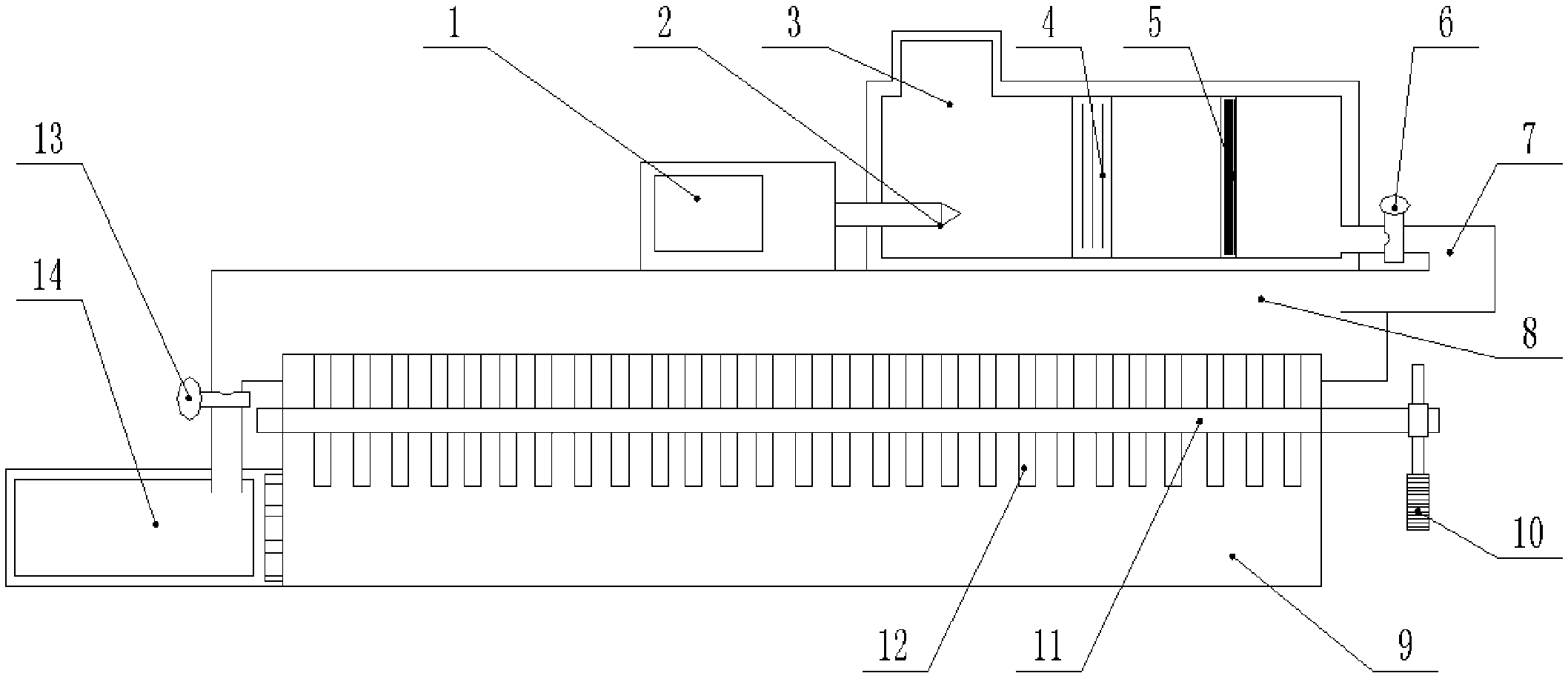

　　1.一種從污水中提取重金屬的裝置，包括檢測顯示屏(1)、重金屬檢測裝 置(2)、輸入箱(3)，其特征在于：所述檢測顯示屏(1)輸入端連接著重金屬檢 測裝置(2)輸出端，所述重金屬檢測裝置(2)設置在輸入箱(3)內部，所述輸入 箱(3)內部安裝著粗過濾層(4)，所述粗過濾層(4)右邊設置有細過濾層(5)， 所述輸入箱(3)輸出口連接著輸入閥門(6)，所述輸入閥門(6)右端連接著輸 送管道(7)輸入端，所述輸送管道(7)輸出端連接著吸附箱(8)輸入端，所 述吸附箱(8)下方連接著活性炭箱(9)。

　　2.根據權利要求1所述的一種從污水中提取重金屬的裝置，其特征在于： 所述活性炭箱(9)內安裝著切換活性炭桿(11)，所述切換活性炭桿(11)右 端安裝切換活性炭把手(10)。

　　3.根據權利要求2所述的一種從污水中提取重金屬的裝置，其特征在于： 所述切換活性炭桿(11)上安裝了活性炭(12)，所述吸附箱(8)輸入端設置 有輸出閥門(13)。

　　4.根據權利要求3所述的一種從污水中提取重金屬的裝置，其特征在于： 所述輸出閥門(13)輸入端連接著回收水箱(14)輸入端，所述回收水箱(14) 放置在活性炭箱(9)的左側。

　　說明書

　　一種從污水中提取重金屬的裝置

　　技術領域

　　本實用新型涉及一種提取重金屬的裝置，具體涉及一種從污水中提取重金 屬的裝置，屬于提取重金屬領域。

　　背景技術

　　礦冶、機械制造、化工、電子、儀表等工業中的許多生產過程中都產生重 金屬廢水，這些廢水嚴重影響著兒童和成人的身體健康乃至生命，若人體吸取 了過多的重金屬會危及生命，所以這些污水需要重金屬的提取及凈化�，F(xiàn)在從 污水中提取的重金屬的方法有很多，如化學沉淀法、電解法、溶劑萃取分離、 生物處理法等。這些方法有很高的凈化效率，但是有很多缺點，比如化學沉淀 法往往出水濃度達不到要求，需作進一步處理，否則會造成二次污染。電解法 不適用于處理較低濃度的含重金屬離子的廢水，不適合廣泛使用。因?yàn)檫@些種 種的不足，以至于無法滿足現在工廠的要求，需要投資重金來處理重金屬的凈 化問題，這樣既成本變得非常高并且效果也變得很差。

　　針對上述不足，需要設計和開發一種從污水中提取重金屬的裝置，效率高， 能夠更方便、更實用。

　　實用新型內容

　　為了解決上述存在的問題，本實用新型提供一種從污水中提取重金屬的裝 置。不僅效率高而且使用起來也非常實用。

　　本發明的目的是通過以下技術手段實現的：

　　一種從污水中提取重金屬的裝置，包括檢測顯示屏、重金屬檢測裝置、輸 入箱，所述檢測顯示屏輸入端連接著重金屬檢測裝置輸出端，所述重金屬檢測 裝置設置在輸入箱內部，所述輸入箱內部安裝著粗過濾層，所述粗過濾層右邊 設置有細過濾層，所述輸入箱輸出口連接著輸入閥門，所述輸入閥門右端連接 著輸送管道輸入端，所述輸送管道輸出端連接著吸附箱輸入端，所述吸附箱(8) 下方連接著活性炭箱。

　　作為本實用新型的進一步優化方案，所述活性炭箱內安裝著切換活性炭桿， 所述切換活性炭桿右端安裝切換活性炭把手。

　　作為本實用新型的進一步優化方案，所述切換活性炭桿上安裝了活性炭， 所述吸附箱輸入端設置有輸出閥門。

　　作為本實用新型的進一步優化方案，所述輸出閥門輸入端連接著回收水箱 輸入端，所述回收水箱放置在活性炭箱的左側。

　　與現有的技術相比，本實用新型的有益效果是：本實用新型通過重金屬檢 測裝置檢測污水的重金屬含量，并用活性炭有效的吸附污水中的重金屬，凈化 過程沒有有害物的輸出，既環保、成本低又效率高。
