申請日2015.08.20
公開(公告)日2015.12.02
IPC分類號F24F1/42; F24F13/22
摘要
本發明提出了一種空調冷凝水處理利用的方法及其裝置，所述方法包括如下步驟：一、將空調冷凝水聚集在儲水單元內;二、通過擴散蒸發單元將冷凝水迅速均勻地?cái)U(kuò)散至擴散蒸發單元的各個部位;三、通過流動空氣使冷凝水迅速蒸發，蒸發的過程中帶走大量的熱量，降低進入散熱器翅片的空氣溫度，從而提高了散熱效率;四、排風機將完成熱交換后的熱空氣排出，熱空氣穿過固定在外部的冷凝水?dāng)U散蒸發單元，使冷凝水蒸發，蒸發的過程中再次帶走大量的熱量，使穿過冷凝水?dāng)U散蒸發單元的熱空氣降溫，再排入外界環境中，降低熱污染�？傊�，本發明技術可以使冷凝水充分蒸發、利用，提高空調的散熱制冷效率的同時，還可以降低外排空氣溫度。
權利要求書
1.一種空調冷凝水處理利用的方法，其特征在于所述方法包括如下步驟：
一、將空調冷凝水聚集在儲水單元內;
二、通過冷凝水?dāng)U散蒸發單元將儲水單元內的冷凝水迅速均勻地?cái)U(kuò)散至冷 凝水?dāng)U散蒸發單元的各個部位;
三、通過流動空氣，使冷凝水?dāng)U散蒸發單元上的低溫冷凝水迅速蒸發，蒸 發的過程中帶走大量的熱量，降低進入散熱器翅片的空氣溫度，從而提高了散 熱效率;
四、排風機將完成熱交換后的熱空氣排出，熱空氣穿過固定在外部的冷凝 水?dāng)U散蒸發單元，使蒸發面積擴大后的低溫冷凝水蒸發，蒸發的過程中再次帶 走大量的熱量，使穿過冷凝水?dāng)U散蒸發單元的熱空氣降溫，再排入外界環境中， 降低熱污染。
2.根據權利要求1所述方法用的裝置，包括有儲水單元和能使冷凝水蒸發 面積呈幾何級數擴大的冷凝水?dāng)U散蒸發單元，其特征在于所述儲水單元與空調 室外機固定連接，所述冷凝水?dāng)U散蒸發單元與儲水單元相連，所述冷凝水?dāng)U散 蒸發單元固定在空調室外機散熱器及排風機的通風進出口外部，所述儲水單元 上設置有冷凝水接入口，空調室內機冷凝水水管與所述冷凝水接入口相連。
3.根據權利要求2所述的裝置，其特征在于所述儲水單元安裝在空調室外 機的上端面，所述冷凝水?dāng)U散蒸發單元是由親水性纖維經編織而成的散熱網布， 使用時，將所述散熱網布拉伸后布置在空調室外機的外部。
4.根據權利要求2所述的裝置，其特征在于所述冷凝水?dāng)U散蒸發單元與儲 水單元是可拆分的結構。
說明書
一種空調冷凝水處理利用的方法及其裝置
技術領域
本發明涉及制冷設備廢水處理技術領域，特別是指一種空調冷凝水處理利 用的方法及裝置。
背景技術
目前日常家用空調設備日益普及，在空調使用的過程中，會產生冷凝水。 冷凝水即空調室內機換熱器由于表面溫度低，房間空氣中的水蒸氣凝結而成的 水，現有的空調冷凝水處理方法包括以下幾種：1、直接由排水管排出室外;2、 收集來用于澆花、拖地和清洗;3、將其收集后霧化噴淋到散熱器上輔助散熱。 高樓的空調往往還需要斥資安裝專門的冷凝水管道收集。
這些方法往往有收集不方便，不能完全利用的缺點，而將冷凝水霧化后噴 淋到散熱器翅片時易導致翅片表面結垢，粘灰堵塞，影響散熱等不良后果。
發明內容
本發明提出了一種空調冷凝水處理利用的方法及其裝置，克服了現有利用 方法中存在的，如將冷凝水霧化噴淋到散熱器翅片時，易導致翅片表面結垢， 粘灰堵塞，影響散熱的缺點，以及冷凝水收集不便，不能完全利用的缺點。
本發明的技術方案是這樣實現的：
一種空調冷凝水處理利用的方法，所述方法包括如下步驟：
一、將空調冷凝水聚集在儲水單元內;
二、通過冷凝水?dāng)U散蒸發單元將儲水單元內的冷凝水迅速均勻地?cái)U(kuò)散至冷 凝水?dāng)U散蒸發單元的各個部位;
三、通過流動空氣使冷凝水?dāng)U散蒸發單元上的低溫冷凝水迅速蒸發，蒸發 的過程中帶走大量的熱量，降低進入散熱器翅片的空氣溫度，從而提高了散熱 效率;
四、排風機將完成熱交換后的熱空氣排出，熱空氣穿過固定在外部的冷凝 水?dāng)U散蒸發單元，使蒸發面積擴大后的低溫冷凝水蒸發，蒸發的過程中再次帶 走大量的熱量，使穿過冷凝水?dāng)U散蒸發單元的熱空氣降溫，再排入外界環境中， 降低熱污染。

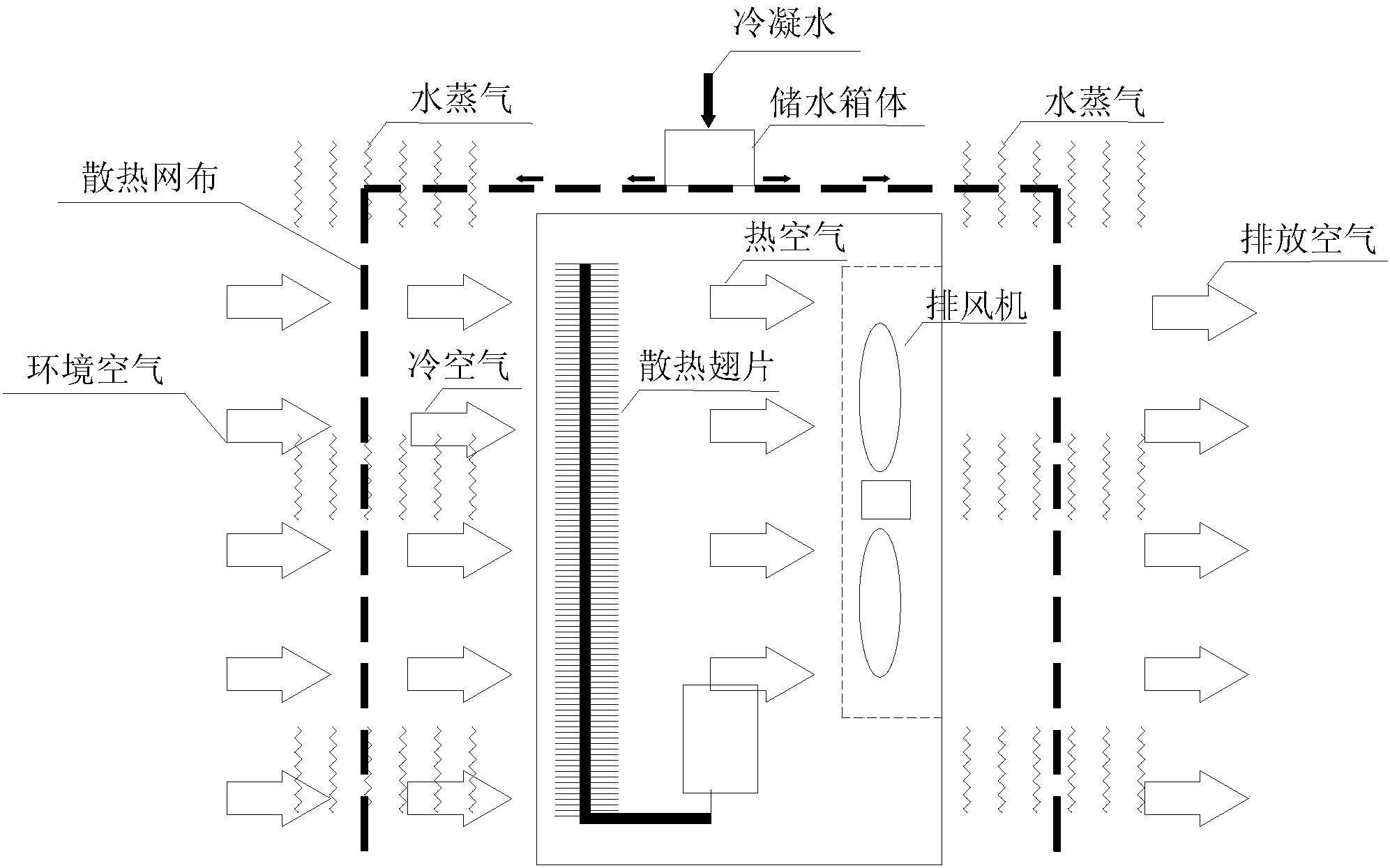

進一步的，所述一種空調冷凝水處理利用的方法用的裝置，包括有儲水單 元和能使冷凝水蒸發面積呈幾何級數擴大的冷凝水?dāng)U散蒸發單元，所述儲水單 元與空調室外機固定連接，所述冷凝水?dāng)U散蒸發單元與儲水單元相連，所述冷 凝水?dāng)U散蒸發單元固定在空調室外機散熱器及排風機的通風進出口外部，所述 儲水單元上設置有冷凝水接入口，空調室內機冷凝水水管與所述冷凝水接入口 相連。
進一步的，所述冷凝水?dāng)U散蒸發單元與儲水單元是可拆分的結構。
進一步的，所述儲水單元安裝在空調室外機的上端面，所述冷凝水?dāng)U散蒸 發單元是由親水性纖維經編織而成的散熱網布，使用時，將所述散熱網布拉伸 后布置在空調室外機的外部。
進一步的，所述儲水、散熱單元上安裝有方便拆裝的固定用磁體。
根據以上技術方案，本發明利用影響液體蒸發的三個主要因素，以及蒸發 時需要吸收熱量的特性來解決空調冷凝水的處理利用問題。
液體蒸發的快慢與液體的溫度、表面積、液面上空氣流動的快慢等因素有 關，因此，可以通過技術方法提高這些因素來加快液體蒸發的速度，從而將冷 凝水快速蒸發，本發明的散熱單元利用毛細擴散作用，呈幾何數級的擴大冷凝 水的蒸發面積，從而使冷凝水的蒸發速度成倍增長，另外，液態水蒸發時，水 分子的結構和運動形式要發生變化，液態水分子的排列緊密，要變成排列不緊 密的氣態水蒸氣，要擺脫分子作用力的束縛，需要從周圍環境中吸收能量，因 此，水蒸發直觀的表現就是會降低環境溫度，而空調室外機的主要作用是散熱 交換，機外溫度越低，換熱效率越高。據此，在將低溫冷凝水蒸發的同時，其 降低的冷空氣將提高換熱效率，達到節能的效果，同時，外排的熱空氣將加速 低溫冷凝水蒸發，從而降低外排的空氣溫度，降低熱污染。
本發明的有益效果在于：本發明技術具有無動力消耗、結構簡單、不對室 外機做任何改動、長期使用也無任何機構結垢、堵塞等不良后果，停機后還可 自發將剩余水吸干、自然蒸發，避免冷凝水留存發臭，長青苔等弊端，本發明 技術同時可以提高空調的散熱制冷效率，降低外排空氣溫度，是一項實現“物 盡其用”的環保節能技術。
