申請日2015.08.21

　　公開(公告)日2016.02.24

　　IPC分類號E03F5/04; E03F5/042

　　摘要

　　本發明污水排放隔絕裝置，屬于下水道配件技術領域，具體涉及下水管道入口的過濾裝置;所要解決的技術問題是提供一種污水排放隔絕裝置，以沖蓋水封和重力式封蓋相結合，安裝在排水管上端防止污水回流，隔臭效果好，其中一個零件損壞后，其他零件還可以繼續使用，且維修便捷;采用的技術方案是：污水排放隔絕裝置，包括本體、過濾蓋、水封件和重力蓋板，本體上端活動安裝有過濾蓋，本體內的中部安裝有水封件，本體下端的出口安裝有重力蓋板，所述重力蓋板為一端設配重塊的密封板且所述密封板與出水口相配合，所述水封件包括U形流道和翻蓋，U形流道的一端開口與本體密封連接，U形流道的另一開口鉸接有相配合的翻蓋。

　　權利要求書

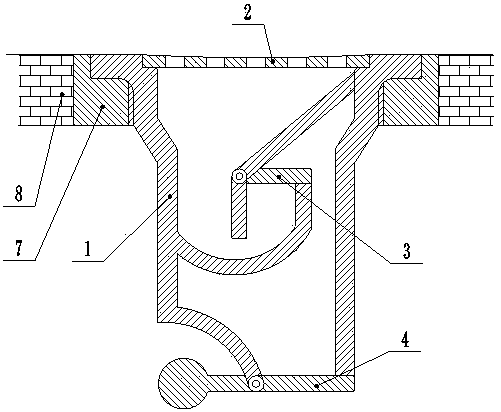

　　1.污水排放隔絕裝置，其特征在于：包括本體(1)、過濾蓋(2)、水封件(3)和重力蓋板(4)，本體(1)上端活動安裝有過濾蓋(2)，本體(1)內的中部安裝有水封件(3)，本體(1)下端的出口安裝有重力蓋板(4)，所述重力蓋板(4)為一端設配重塊的密封板且所述密封板與出水口相配合;

　　所述水封件(3)包括U形流道和翻蓋，U形流道的一端開口與本體(1)密封連接，U形流道的另一開口鉸接有相配合的翻蓋。

　　2.根據權利要求1所述的污水排放隔絕裝置，其特征在于：所述重力蓋板(4)的結構為一端設配重塊的密封板通過軸安裝在本體(1)下端且所述密封板與本體(1)下端出水口相配合。

　　3.根據權利要求2所述的污水排放隔絕裝置，其特征在于：所述本體(1)下端一側收縮形成出水窄口，所述配重塊位于收縮位置下方。

　　4.根據權利要求3所述的污水排放隔絕裝置，其特征在于：所述水封件(3)與本體(1)的連接為一體式連接，所述本體(1)上端通過螺紋安裝有配裝件(7)。

　　5.根據權利要求1所述的污水排放隔絕裝置，其特征在于：所述重力蓋板(4)的結構為一端設配重塊的密封板通過軸安裝在連接件(6)下端且所述密封板與連接件(6)下端出水口相配合，且所述連接件(6)上端通過內外臺階的配合活動安裝在本體(1)下端。

　　6.根據權利要求5所述的污水排放隔絕裝置，其特征在于：所述連接件(6)下端一側收縮形成出水窄口，所述配重塊位于收縮位置下方。

　　7.根據權利要求6所述的污水排放隔絕裝置，其特征在于：所述水封件(3)通過自身重力活動安裝在本體(1)中部的第一內臺階上，所述水封件(3)和重力蓋板(4)大小均可通過第一內臺階。

　　8.根據權利要求1-7任意一項所述的污水排放隔絕裝置，其特征在于：所述的本體(1)為倒圓臺狀上下敞口的筒體。

　　9.根據權利要求1-7任意一項所述的污水排放隔絕裝置，其特征在于：所述的過濾蓋(2)的上表面為下凹的圓弧形。

　　10.根據權利要求1-7任意一項所述的污水排放隔絕裝置，其特征在于：所述的重力蓋板(4)上的配重塊截面為圓形，或為三角形，或為矩形。

　　說明書

　　污水排放隔絕裝置

　　技術領域

　　本發明污水排放隔絕裝置，屬于下水道配件技術領域，具體涉及下水管道入口的過濾裝置。

　　背景技術

　　在建筑物的衛生間、浴室、廚房等地面排水系統中通常是在排水管道上蓋有濾水蓋放置大塊物件落入管道堵塞管道，而排水管道中的臟水餿了后，臭氣很容易會從濾水蓋上的孔中溢出，使屋內空間充滿難聞的氣味。

　　發明內容

　　本發明克服現有技術存在的不足，所要解決的技術問題是提供一種污水排放隔絕裝置，以沖蓋水封和重力式封蓋相結合，安裝在排水管上端防止污水回流，隔臭效果好，其中一個零件損壞后，其他零件還可以繼續使用，且維修便捷。

　　為了解決上述技術問題，本發明所采用的技術方案是：污水排放隔絕裝置，包括本體、過濾蓋、水封件和重力蓋板，本體上端活動安裝有過濾蓋，本體內的中部安裝有水封件，本體下端的出口安裝有重力蓋板，所述重力蓋板為一端設配重塊的密封板且所述密封板與出水口相配合;

　　所述水封件包括U形流道和翻蓋，U形流道的一端開口與本體密封連接，U形流道的另一開口鉸接有相配合的翻蓋。

　　所述重力蓋板的結構為一端設配重塊的密封板通過軸安裝在本體下端且所述密封板與本體下端出水口相配合。

　　所述本體下端一側收縮形成出水窄口，所述配重塊位于收縮位置下方。

　　所述水封件與本體的連接為一體式連接，所述本體上端通過螺紋安裝有配裝件。

　　所述重力蓋板的結構為一端設配重塊的密封板通過軸安裝在連接件下端且所述密封板與連接件下端出水口相配合，且所述連接件上端通過內外臺階的配合活動安裝在本體下端。

　　所述連接件下端一側收縮形成出水窄口，所述配重塊位于收縮位置下方。

　　所述水封件通過自身重力活動安裝在本體中部的第一內臺階上，所述水封件和重力蓋板大小均可通過第一內臺階。

　　所述的本體為倒圓臺狀上下敞口的筒體。

　　所述的過濾蓋的上表面為下凹的圓弧形。

　　所述的重力蓋板上的配重塊截面為圓形，或為三角形，或為矩形。

　　本發明同現有技術相比所具有的有益效果是：本發明分別通過重力式翻蓋與沖蓋式的水封兩種結構結合對管道入口形成雙重密封，不僅使水封及隔臭隔蟲效果更好，而且，在一種結構零件損壞時，本發明也仍舊能繼續使用，完好的零件還可以重復使用;由于重力蓋板是通過連接件活動安裝在本體下端的，當其損壞后，可以直接取下單獨更壞零件;水封件活動安裝在本體內部，也可以損壞后單獨更換;本體設計為倒圓臺狀的上下敞口筒體，減小下部零件的體積，使其不管是更換水封件或重力蓋板，都可以直接手伸至下方操作更換，維修便捷;本體下端一側收縮形成出水窄口，所述配重塊位于收縮位置下方，避免遇到裝修下水管較窄的情況的，節省所需的安裝空間;過濾蓋的上表面為下凹的圓弧形，可引導積水往管道中心位置流，有利于積水順利排出。
