申請日2015.07.24

　　公開(公告)日2015.11.18

　　IPC分類號C02F1/00

　　摘要

　　本發明公開了一種用于分離金屬顆粒的初步污水處理裝置，它包括裝置本體和設置在裝置本體底端的腳架，所述裝置本體內設有一上一下對應設置的錐狀桶，所述錐狀桶之間是通過導流管相連通的，所述裝置本體的底端正對錐狀桶方向設有收集罐，所述裝置本體的下方兩側設有出水口。本發明具有使用方便，分離效果好，能避免出現堵塞現象，拆卸清洗方便，經濟環保，使用壽命長等特點。

　　權利要求書

　　1.用于分離金屬顆粒的初步污水處理裝置，它包括裝置本體和 設置在裝置本體底端的腳架，其特征在于：所述裝置本體內設有一上 一下對應設置的錐狀桶，所述錐狀桶之間是通過導流管相連通的，所 述裝置本體的底端正對錐狀桶方向設有收集罐，所述裝置本體的下方 兩側設有出水口。

　　2.根據權利要求1所述用于分離金屬顆粒的初步污水處理裝置， 其特征在于：所述導流管包括中間部分的螺旋管和兩端的直筒管，并 且為一體成型設置。

　　3.根據權利要求1所述用于分離金屬顆粒的初步污水處理裝置， 其特征在于：所述出水口的水平高度低于收集罐的水平高度。

　　4.根據權利要求1所述用于分離金屬顆粒的初步污水處理裝置， 其特征在于：所述位于裝置本體內上方的錐狀桶一部分延伸至裝置本 體外。

　　5.根據權利要求1所述用于分離金屬顆粒的初步污水處理裝置， 其特征在于：所述位于裝置本體內的收集罐一部分延伸至裝置本體 外。

　　說明書

　　用于分離金屬顆粒的初步污水處理裝置

　　技術領域

　　本發明涉及污水處理設備技術領域，具體涉及一種用于分離金屬 顆粒的初步污水處理裝置。

　　背景技術

　　水是生命之源，是萬物生存的根本保障。水資源短缺和水污染嚴 重是當今世界所關注的主題。對于污水處理，傳統的處理工藝是將污 水通過沉淀池、平流池、過濾裝置、濃縮池、泥水分離裝置等來完成 污水處理的全過程。

　　隨著人們生活的改善，機械化產品越來越多，隨之帶來的環境污 染也越來越嚴重，在工業生產中會產生大量的廢水，這些工業廢水中 含有大量金屬固定顆粒，像這類工業廢水如果直接外排對人類的生存 環境造成極大的污染和危害，目前，通常是采用固液分離裝置進行沉 降，但這種分離方式效果不好，容易導致裝置堵塞，拆卸清洗不方便， 縮短了使用壽命。因此，為了克服這些問題，需要提高一種新的技術 方案來解決。

　　發明內容

　　針對以上現有技術中存在的問題，本發明提供了一種用于分離金 屬顆粒的初步污水處理裝置，該裝置使用方便，分離效果好，能避免 出現堵塞現象，拆卸清洗方便，經濟環保，使用壽命長。

　　本發明所要解決的技術問題采用以下技術方案來實現：

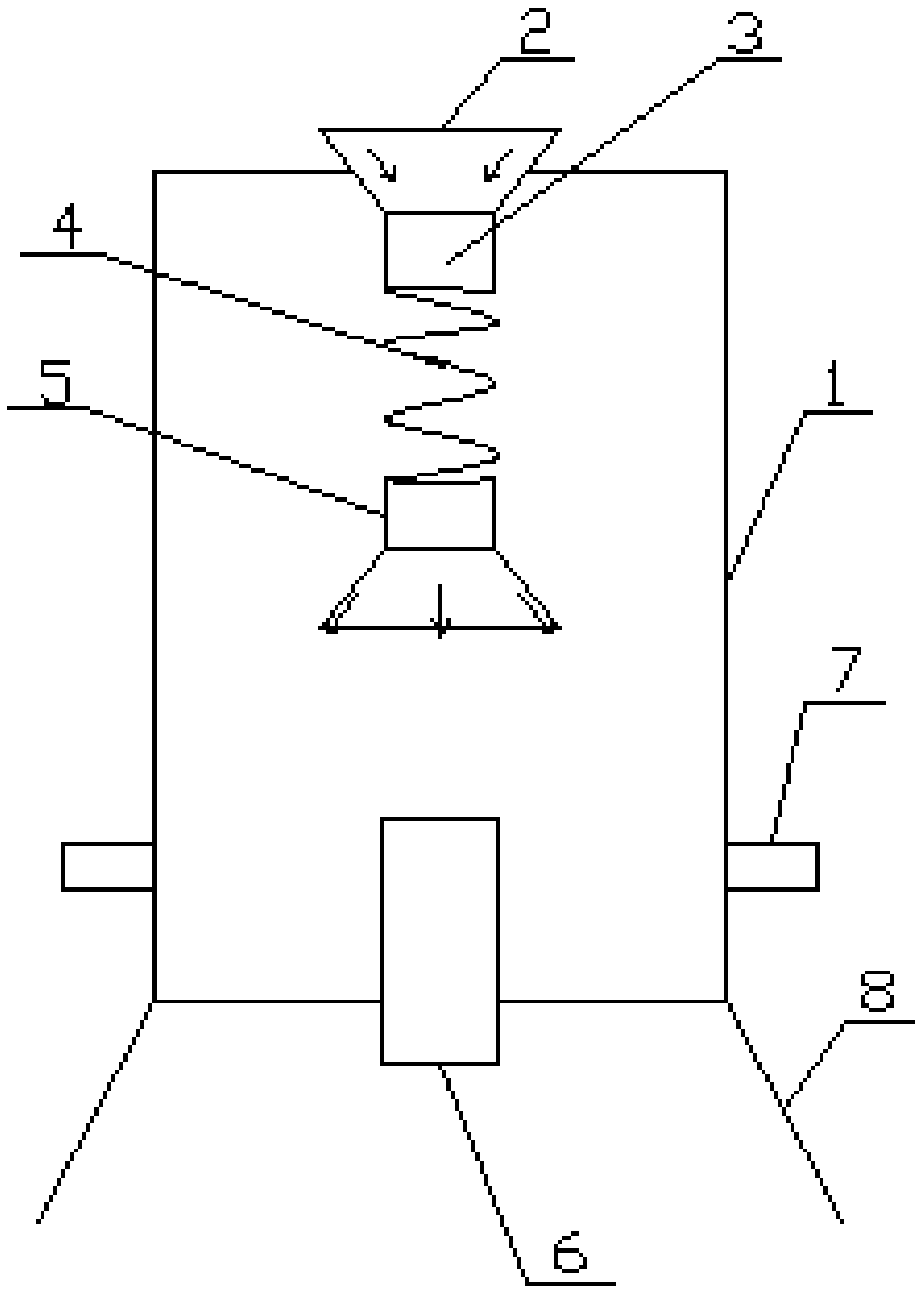

　　用于分離金屬顆粒的初步污水處理裝置，它包括裝置本體和設置 在裝置本體底端的腳架，其特征在于：所述裝置本體內設有一上一下 對應設置的錐狀桶，所述錐狀桶之間是通過導流管相連通的，所述裝 置本體的底端正對錐狀桶方向設有收集罐，所述裝置本體的下方兩側 設有出水口。

　　作為優選實例，所述導流管包括中間部分的螺旋管和兩端的直筒 管，并且為一體成型設置。

　　作為優選實例，所述出水口的水平高度低于收集罐的水平高度。

　　作為優選實例，所述位于裝置本體內上方的錐狀桶一部分延伸至 裝置本體外。

　　作為優選實例，所述位于裝置本體內的收集罐一部分延伸至裝置 本體外。

　　本發明的有益效果是：污水從錐狀桶流出，加快了水流速度，經 過導流管，由于金屬固體顆粒物自身的重量和慣性作用，再加上水流 經過螺旋狀導流管時會形成向心力作用，進而使得金屬固體顆粒物直 流入收集罐內，而水流在阻力和向心力的作用，又經下方的錐狀桶流 出，使得水流分散撒落在裝置本體內，最后經出水口流出，進行下一 步操作，從而實現初步分離效果，大幅度提高了分離效率，避免了堵 塞現象的發生，減小了占地面積和處理成本，經濟環保，且使用壽命 長。
