申請日2015.06.10

　　公開(公告)日2015.08.26

　　IPC分類號C02F3/32; C02F9/14

　　摘要

　　本發明公開了一種無動力生態污水處理系統，生活污水通過城鎮家庭化糞池后匯集進入人工濕地布水槽，然后通過布水槽一側的穿孔花墻均勻進入一級水平潛流人工濕地，再通過一級水平潛流人工濕地底部的集水系統及集水井進入二級表流人工濕地，然后通過二級表流人工濕地底部的集水系統進入坑塘或河流，坑塘或河流水深0.2-1.0m的邊坡上栽植香蒲或矮化蘆葦，水深1.5-2.5m處布置人工生態浮島，該人工浮島上栽植水生植物。本發明利用農村原有坑塘及河流，很大程度上降低建設費用;無需專業運行管理，只需定期清理，降低了維護保養費和設備的運行費用;整個系統綠化景觀效果好，符合當前建設美麗鄉村家園的理念。

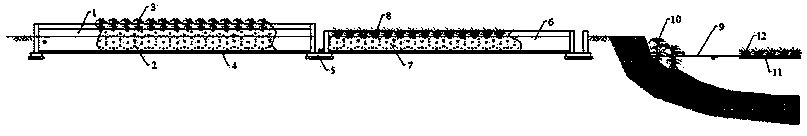

　　摘要附圖



　　權利要求書

　　1.一種無動力生態污水處理系統，其特征在于：生活污水通過城鎮家庭化糞池后匯集進入人工濕地布水槽，然后通過布水槽一側的穿孔花墻均勻進入一級水平潛流人工濕地，該一級水平潛流人工濕地采用粒徑為50-70mm、厚度為1.2m的均質礫石作為填料，栽植植物選用蘆葦或蘆竹，均質礫石的底部設有集水系統，該集水系統采用穿孔管，穿孔管的出水口與集水井相通，集水井的一側設有高度可調開口，與集水井開口相對的一側設有二級表流人工濕地，該二級表流人工濕地采用種植土作為填料，填料的高度低于集水井開口的最低溢流高度，栽植植物選用水生植物，種植土的底部設有集水系統，該集水系統采用穿孔管，穿孔管的出水口與坑塘或河流相通，坑塘或河流水深0.2-1.0m的邊坡上栽植香蒲或矮化蘆葦，水深1.5-2.5m處布置人工生態浮島，該人工浮島上栽植水生植物。

　　2.根據權利要求1所述的無動力生態污水處理系統，其特征在于：所述的水生植物為美人蕉、千屈菜或水蔥。

　　說明書

　　一種無動力生態污水處理系統

　　技術領域

　　本發明屬于城鎮生活污水處理系統技術領域，具體涉及一種無動力生態污水處理系統。

　　背景技術

　　隨著我國農村生活水平的提高，鄉村的污水排放量也與日俱增，但由于村級的污水治理資金短缺和對農村水環境保護意識的淡薄，缺乏有效的管理和處理能力，基本無完整的生活污水收集系統和處理設施。未經處理的生活污水隨意排放，嚴重污染了農村的生態環境，直接影響了廣大農民群眾的身體健康以及農村的經濟發展。一方面，未經處理的生活污水一部分污水自然蒸發，一部分沿低洼處流入道路邊溝向河體直接排放，對河體水質造成嚴重污染;另一方面，參照城市污水處理廠，建設小型污水處理系統，但由于運行費用過高，且需要專業人員負責運行管理，從而導致絕多數污水處理站建成后均停滯運行。

　　發明內容

　　本發明解決的技術問題是提供了一種成本低廉、處理能力強且綠化景觀效果好的無動力生態污水處理系統。

　　本發明為解決上述技術問題采用如下技術方案，一種無動力生態污水處理系統，其特征在于：生活污水通過城鎮家庭化糞池后匯集進入人工濕地布水槽，然后通過布水槽一側的穿孔花墻均勻進入一級水平潛流人工濕地，該一級水平潛流人工濕地采用粒徑為50-70mm、厚度為1.2m的均質礫石作為填料，栽植植物選用蘆葦或蘆竹，均質礫石的底部設有集水系統，該集水系統采用穿孔管，穿孔管的出水口與集水井相通，集水井的一側設有高度可調開口，與集水井開口相對的一側設有二級表流人工濕地，該二級表流人工濕地采用種植土作為填料，填料的高度低于集水井開口的最低溢流高度，栽植植物選用水生植物，種植土的底部設有集水系統，該集水系統采用穿孔管，穿孔管的出水口與坑塘或河流相通，坑塘或河流水深0.2-1.0m的邊坡上栽植香蒲或矮化蘆葦，水深1.5-2.5m處布置人工生態浮島，該人工浮島上栽植水生植物。

　　進一步限定，所述的水生植物為美人蕉、千屈菜或水蔥。

　　本發明與現有技術相比具有以下有益效果：(1)利用農村原有坑塘及河流，很大程度上降低建設費用;(2)無需專業運行管理，只需定期清理，降低了維護保養費和設備的運行費用;(3)整個系統綠化景觀效果好，符合當前建設美麗鄉村家園的理念。
